СХЕМА ТВОЕГО ПРИЕМНИКА


Чтобы правильно соединить детали приемника, ты пользовался рисунками. На них катушку, телефоны, детектор и другие детали и соединения ты видел такими, какими они выглядят в натуре. Это очень удобно для начала, пока приходится иметь дело с совсем простыми радиоконструкциями, в которые входит мало деталей. Но если попытаться изобразить таким способом устройство современного приемника, то получилась бы такая "паутина" проводов, в которой невозможно было бы разобраться. Чтобы этого избежать, любой электроприбор или радиоаппарат изображают схематически, т. е. при помощи упрощенного чертежа - схемы. Так делают не только в электро- и радиотехнике. Посмотри, например, на географическую карту. Судоходная могучая красавица Волга со всеми ее грандиозными сооружениям изображена на карте извивающейся змейкой. Такие крупные города, как Москва, Ленинград, Куйбышев, Владивосток и др., показаны всего лишь кружками. Леса, равнины, горы, моря, каналы изображены на географической .карте тоже упрощенно - схематически.

Различают два вида схем: принципиальные электрические и монтажные. Принципиальные электрические схемы обычно называют просто принципиальными схемами. На принципиальной схеме условными знаками изображают все детали радиотехнического устройства и порядок их соединения. "Читая" принципиальную схему, как географическую карту или чертеж какого-то механизма, легко разобраться в цепях и работе устройства. Но она не дает представления о размерах и размещении его деталей.

Монтажная схема в отличие от принципиальной показывает, как расположены в конструкции детали и соединительные проводники. Собирая приемник, усилитель или любой другой радиоаппарат или прибор, радиолюбитель располагает детали и проводники примерно так, как на монтажной схеме. Но монтаж и проверку правильности всех соединений производит по принципиальной схеме.

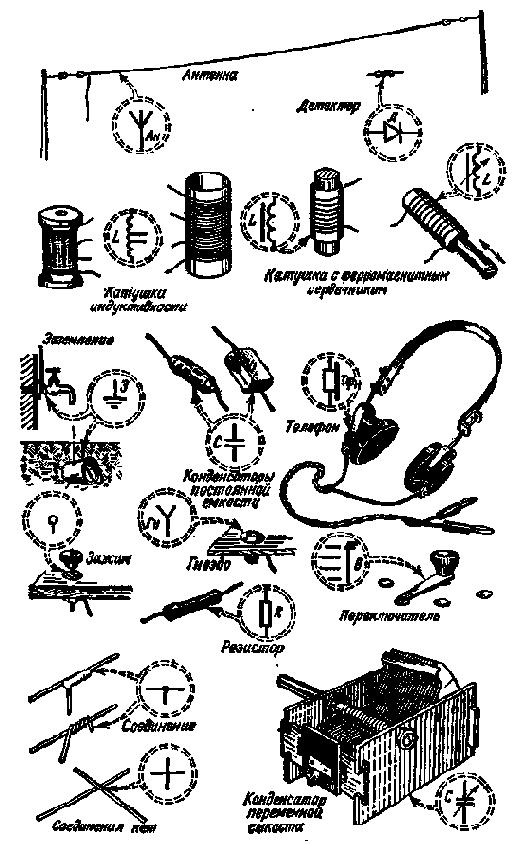

Уметь читать радиосхемы совершенно обязательно для каждого, кто хочет стать радиолюбителем. На рис. 33 ты видишь уже знакомые тебе детали и устройства и некоторые другие, с которыми придется иметь дело в дальнейшем.
