Помехоустойчивые устройства



и заземления тестовые НП импульсы


 Таблица 1. Амплитуды НП импульсов

Степень
жесткости
испытаний

Электропитание, заземление

 Сигналы ввода / вывода
Амплитуда импульсов, кВ

 Частота повторения, кГц

 Амплитуда импульсов, кВ

 Частота повторения, кГц
1

 0.5

 5

 0.25

 5
2

 1

 5

 0.5

 5
3

 2

 5

 1

 5
4

 4

 2.5

 2

 5
В линии питания и заземления тестовые НП импульсы инжектируются непосредственно, без развязки. С учетом достаточно низкого сопротивления генератора сигналов, величины импульсных токов, протекающих в цепях земли, могут достигать огромных величин. Импульсные токи НП, протекающие по земляным цепям устройства, создают заметные падения напряжений между различными земляными точками, это может вызвать сбой.

В сигнальные цепи тестовые НП импульсы инжектируются через "емкостные клещи", куда по очереди закладываются все провода, приходящие к устройству. Емкость связи невелика, единицы пикофарад, но для НП импульсов даже сравнительно малые емкости не являются серьезным препятствием, настолько широк их спектр. НП, приходящая в устройство с сигнальных цепей, рано или поздно или поздно попадает на землю устройства и далее проходит теми же путями, как и НП, инжектированная в цепь заземления. Поскольку, согласно стандарту, амплитуда сигнальной НП вдвое меньше чем земляной, попавшая на землю сигнальная НП в дальнейшем уже не может вызвать эффекта худшего, чем земляная НП. Однако до того как сигнальная НП попадет на землю, она может вызвать сбой непосредственно в цепях,  связанных с данным сигналом.

Стандарт оговаривает, что испытуемое устройство должно находиться на изолирующей подставке на расстоянии 100 мм от сплошной заземленной поверхности. Это немаловажное требование, т.к. между устройством и землей образуется емкостная связь, иногда  одного этого достаточно для сбоя.



Фиг.1

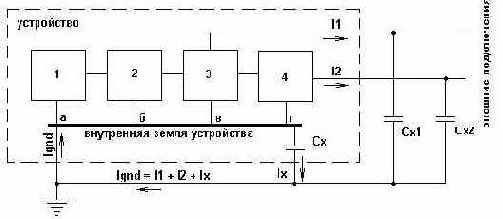

На фиг.1 условно показано некое устройство, состоящее из узлов 1...4. Узлы 1 и 2 не подключены ко внешним цепям, но они могут сбиваться из-за "перекосов" внутренней земли, вызванными прохождением тока помехи Ignd (на фиг. 1 показана помеха, инжектируемая в линию заземления).Узлы 3 и 4 подключены к внешним устройствам, поэтому, помимо сбоев из-за "перекосов" земли, дополнительно они подверженны сбоям из-за помеховых токов I1 и I2, проходящих через их терминалы.

Два типа проверок, оговоренных стандартом  (со стороны земли и со стороны сигналов), взаимодополняют друг друга. Оговоренные стандартом проверки, а также фиг.1, позволяют выделить три составляющих помехоустойчивости устройства к НП, рассматриваемые далее более подробно:

§                     Внутренняя земля устройства

§                     Барьеры

§                     Емкостные связи
