Помехоустойчивые устройства
Реальная картина вряд ли будет
Реальная картина вряд ли будет настолько идиллическая, как показанная на фиг.4. Паразитную емкость Сх очень редко удается сосредоточить только в грязной земле, частично она существует и в чистой левой части. За счет этой емкости полностью избавиться от помеховых токов в чистой земле не удается.
Проиллюстрируем сказанное несколькими примерами.
Пример 1

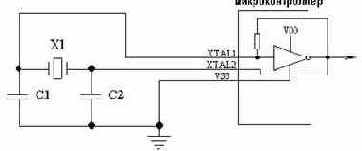

На фиг.5 представлена схема кварцевого генератора микроконтроллера. Основу генератора составляет скоростной инвертирующий усилитель, встроенный в микроконтроллер. Режим работы по постоянному току задается встроенным высокоомным резистором, включенным между входом и выходом этого усилителя. Для корректной работы генератора дополнительно к внешнему кварцевому резонатору Х1 требуются два конденсатора малой емкости, С1 и С2. Конденсаторы и земляная ножка микропроцессора подклю чены к внутренней земле устройства.
Фиг.5
Точки подключения конденсаторов и микроконтроллера к земле печатной платы играют существенную роль. Малейший перекос земляных потенциалов между С1 и VSS, возникающий при прохождении НП по земле устройства, будет многократно усилен и попадет внутрь микроконтроллера как ложный короткий тактовый импульс. Поскольку длительность ложного тактового импульса намного меньше чем длительность "настоящих" тактовых импульсов, внутренняя логика микропроцессора может придти в непредсказуемое состояние. Микропроцессор "зависнет", и не всякий встроенный сторожевой таймер сможет его сбросить, так как в некоторых микроконтроллерах сторожевые таймеры тактируются от общего генератора, и сами могут "зависнуть" после воздействия такой помехи.
Фиг.6

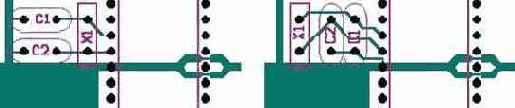

На фиг.6 показаны примеры разводки этого узла на печатной плате.
Фрагмент слева разведен обычным образом, в предположении что потенциалы земель во всех точках печатной платы равны. Конденсаторы С1 и С2 подключены к земле точно так же, как и все остальные элементы схемы, толщина земельных проводников выбрана большой. Такая разводка встречается часто, но, к сожалению, она не обеспечивает хорошей помехоустойчивости.
