ЗАРЯДНОЕ УСТРОЙСТВО — ЭТО ОЧЕНЬ ПРОСТО


В настоящее время все более широкое применение в различных конструкциях в качестве элементов питания находят аккумуляторы НКГЦ-0,45, Д-0,26 и другие. Приведенное на рис. 5.11 бестрансформаторное зарядное устройство позволяет заряжать одновременно четыре аккумулятора Д-0,26 током 26 мА в течение 12...16 часов.


Рис.5.11

Избыточное напряжение сети 220 В гасится за счет реактивного сопротивления конденсаторов (Хс) на частоте 50 Гц, что позволяет уменьшить габариты зарядного устройства.

Используя эту электрическую схему и зная рекомендуемый для конкретного типа аккумуляторов ток заряда (1з), по приводимым ниже формулам можно определить емкость конденсаторов С1, С2 (суммарную С=С1+С2) и выбрать по справочнику тип стабилитрона VD2 так, чтобы напряжение его стабилизации превышало напряжение заряженных аккумуляторов примерно на 0,7 В.

Тип стабилитрона зависит только от количества одновременно заряжаемых аккумуляторов, так, например, для заряда трех элементов Д-0,26 или НКГЦ-0,45 необходимо применять стабилитрон VD2 типа КС456А. Пример расчета приведен для аккумуляторов Д-0,26 с зарядным током 26 мА.


В зарядном устройстве применяются резисторы типа МЛТ или С2-23, конденсаторы С1 и С2 типа К73-17В на рабочее напряжение 400 В. Резистор R1 может иметь номинал 330...620 кОм (он обеспечивает разряд конденсаторов после отключения устройства).

Светодиод HL1 можно использовать любой, при этом подобрав резистор R3 так, чтобы он светился достаточно ярко. Диодная матрица VD1 заменяется четырьмя диодами КД102А.


Рис.5.12.

Топология печатной платы с расположением элементов показана на рис. 5.12. Плата односторонняя (без отверстий), и элементы устанавливаются со стороны печатных проводников.

При использовании элементов, указанных на схеме, зарядное устройство легко устанавливается в корпусе от блоков питания для карманных микрокалькуляторов (рис. 5.13) или же может размещаться внутри корпуса устройства, где установлены аккумуляторы.

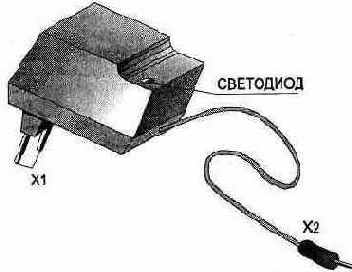

Рис. 5.13. Корпус зарядного устройства

Индикация наличия напряжения в цепи заряда осуществляется светодиодом HL1, который размещается на видном месте корпуса.
