1.4. Антенна "граундплэйн"

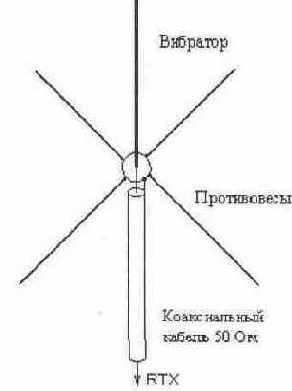

Благодаря своей простоте, небольшим размерам и легкости согласования большой популярностью на Си-Би пользуется антенна "граундплэйн" или сокращенно "GP". В переводе "граундплэйн" означает "заземленный вибратор". Схема антенны представлена на рис. 1.8.


Рис. 1.8

Длина штыря при использовании 15 мм дюралевой трубки составляет 2,65 м (при 20 мм — 2,61 м, при 40 мм — 2,59 м). При использовании более тонких трубок или провода длина вибраторов несколько увеличивается. Горизонтальные проводники (противовесы) играют роль экрана или "искусственной земли". Длина горизонтальных проводников также равна четверти длины волны и при использовании 2 мм провода составляет 2,75 м. Все противовесы соединены между собой и подключены к оплетке кабеля.

Следует учитывать, что на концах горизонтальных проводников имеют место пучности напряжения и, следовательно, крепить проводники следует с помощью хороших изоляторов. Усиление антенны составляет около 2 дБд. При расположении горизонтальных проводников в каком-либо направлении можно получить некоторое дополнительное усиление в этом направлении. Часто обсуждается вопрос о необходимом количестве противовесов для эффективной работы антенны "граундплэйн". Если антенна установлена на высоте более половины длины волны, то она будет вполне прилично работать и с одним противовесом (см. полуволновый диполь, рис. 1.3). Если антенна установлена непосредственно у земли, то необходимое количество противовесов будет определяться проводимостью собственно земли. При сухой песчаной почве желательно иметь более 10 противовесов, иначе КПД антенны будет низким и мощность передатчика в прямом смысле уйдет в землю.

Отличительной особенностью антенны является то, что она питается коаксиальным кабелем с сопротивлением 50 Ом без каких-либо согласующих устройств. Входное сопротивление антенны в свободном пространстве при четырех горизонтально расположенных проводниках составляет около 35 Ом.
