Жало паяльника с внут­ренней стальной втулкой


Некоторые радиолюбители при монтаже печатных плат пользуются па­яльником, у которого рабочая часть жала заточена на конус с внутренним от­верстием. Для повышения срока службы такого жала целесообразно в торец туго ввернуть отрезок стального винта М2,5 или М2,6, срезать его головку а просверлить в нем осевое отверстие диаметром 1,2 — 1,3 мм (рис. 13).

Широкое применение в практике радиомонтажа нашли медицинские пинце­ты. Чаще всего достаточно иметь два пинцета — малогабаритный, используе­мый при лайке миниатюрных элементов и проводов малого сечения, и большой для крупногабаритных деталей и узлов. Наиболее удобны пинцеты с плоскими губками, которые не разрушают наружную изоляцию проводов и играют роль теплоотвода при шайке.

При пайке часто бывают заняты обе руки: в одной — паяльник, в дру­гой — пинцет или деталь. В этих случаях большую помощь может оказать «третья рука» — самодельное приспособление с зажимом «крокодил». Его осно­вой могут служить старый химический штатив, шарнирный зажим от фотоап­парата или самодельная конструкция. Варианты «третьей руки» показаны на рис. 14.

Рис. 14. Варианты «третьей руки»

В процессе пайки малогабаритных элементов ((полупроводниковых диодов, транзисторов, интегральных микросхем и др.) возможен их перегрев, из-за чего параметры элемента могут ухудшиться, а. иногда элементы вообще выходят из строя. Для предотвращения перегрева при пайке используют теплоотводы. Ими могут быть миниатюрные плоскогубцы, зажим «крокодил» с напаянными мас­сивными накладками из меди или латуни, специальные пинцеты.

При некоторых работах очень удобны различной формы насадки для паяльника, облегчающие выполнение некоторых видов монтажа и демонтажа (например, для одновременной напайки или распайки выводов микросхем, для пайки очень тонких выводов и т. д.).

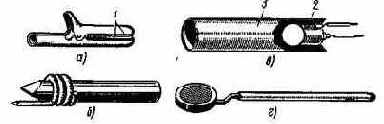

Рис. 15. Дополнительные приспособления для пайки:

а — съемный теплоотвод с медными накладками 1; б — насадка для пайки тонких проводни­ков из медной проволоки без изоляции; в — лампа (2) подсветки места пайки в непрозрач­ной трубке (3); г — зеркало с длинной ручкой




Для освещения труднодоступных мест пайки удобны миниатюрное зерка­ло на длинной ручке и отрезок изоляционной трубки с вмонтированной в него малогабаритной лампой. Некоторые из таких приспособлений показаны ва рис. 15.

В процессе монтажа часто применяют малогабаритные боковые кусачки — бокорезы. При работе с толстыми проводами необходимо пользоваться кусач­ками в виде клещей. Для формирования выводов деталей перед их установ­кой на плату, для формирования концов проводников под винт используют миниатюрные плоскогубцы или круглогубцы. Иногда применяют так называ­емые овалогубцы, которым присущи свойства и плоскогубцев, и круглогубцев одновременно. Внешний вид описанных инструментов показан на рис. 16. Ре­комендуемая длина инструментов 100 — 120 мм.

Полезным приспособлением является обжигалка, представляющая собой два витка (диаметром 5 — 6 мм) толстого провода с высоким сопротивлением. Спираль закреплена на теплостойкой изоляционной ручке. При включении на напряжение 2 — 6 В (не более) спираль должна нагреваться до температуры плавления наружной пластмассовой изоляции монтажных проводов и синтети­ческой внутренней обмотки. Такое приспособление позволяет очень аккуратно и быстро зачищать концы монтажного провода. Часто бывают необходимы в работе медицинский скальпель, лезвие от безопасной бритвы, спиртовка, мелко­зернистая наждачная бумага.



Рис. 16. Дополнительные электромонтажные инструменты: круглогубцы, кусачки, плоскогубцы и пинцеты
