ВАРИАНТЫ РАБОЧИХ МЕСТ
При изготовлении в домашних условиях радиоэлектронной аппаратуры радиолюбителыконструктор выполняет работы по электрорадиомонтажу (далее их будем называть монтажными), по обработке и отделке металлических, пластмассовых и деревянных деталей, по налаживанию смонтированных -конструкций. Главное место среди этих работ занимают монтажные и намоточные — монтаж соединительных проводов и кабелей, монтаж на платы проводников, кабелей, радиодеталей (резисторов, конденсаторов, транзисторов, диодов) и интегральных микросхем; демонтаж этих элементов; установка монтажных (печатных) плат; изготовление магнитных антенн, катушек индуктивности и трансформаторов.
При изготовлении монтажных плат, шкал, верньерных устройств, шасси, футляров и ящиков приходится иметь дело с обработкой металлов, пластмасс и древесины, в том числе листовых материалов и фасонных профилей, отдел-кой деталей и узлов, Сборкой их в законченную конструкцию. Для выполнения всех этих работ с высоким качеством необходимы определенные знания, набор инструментов, наличие материалов и приспособлений, правильно организованное рабочее место.
Оборудование рабочего места радиолюбителя-конструктора зависит 01 многих факторов: сложности работы и ее характера, длительности, жилищных условий. При этом из большого числа вариантов организации рабочего места можно выделить следующие пять: простейшее съемное рабочее место на столе, рабочее место у подоконника, складной верстак заводского изготовления, самодельный верстак или стол и, наконец, отдельная комната под мастерскую. Простейшее съемное рабочее место выполнено из куска фанеры толщиной 4 — 6 мм (или оргалита) размерами примерно 500X300 мм, служащей основанием. По периметру основания прикрепляют шурупами деревянные планки сечением примерно 15X15 мм, снизу к нему приклеивают кусок шинельного сукна, старого пледа или фланели, что лозволит устанавливать переносное рабочее место даже на полированный стол.
Разумеется, возможности такого ра-, бояего места весьма невелики. На нем можно выполнять только самые простые монтажные и слесарные работы.
Рабочее место у подоконника. Если позволяет конструкция окна, целесообразно под рабочее место использовать подоконник. Его необходимо расширить, прикрепив к торцу или на прочных кронштейнах к стене сухую доску толщиной не менее 30 мм. Для установки съемных тисков снизу (если необходимо) делают вырез. Такое рабочее место почти всегда хорошо освещено и удобно в работе. Его возможности гораздо шире, чем предыдущего, так как позволяют выполнять весьма сложные монтажные, регулировочные, столярные и слесарные работы.
Складной верстак для мелких работ по древесине и металлу можно приобрести в магазинах хозяйственных товаров, «Детский мир», «Пионер», «Юный техник» и т. п Такой верстак в сложенном состоянии занимает мало места, а в развернутом позволяет выполнять самые разнообразные столярные, слесарные и монтажные работы. Его станина выполнена из металлического коробочного профиля, на ножках снизу установлены резиновые наконечники, которые предупреждают скольжение и порчу поверхности пола. На верстаке можно установить лампу местного освещения и колодку для подключения паяльника и измерительных приборов, жоробки для хранения материалов я деталей.

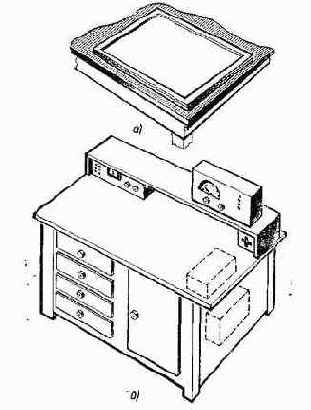

Рис. 1. Простейшее съемное рабочее место радиолюбителя-конструктора (а) и рабочее место в виде специального стола (б)
Самодельный верстак или стол. Конструкция такого верстака требует выполнения сложных работ, что доступно немногим радиолюбителям. Конкретные рекомендации дать здесь трудно, ибо выбор конструкции и используемых материалов зависит от возможностей и способностей радиолюбителя. Хорошо, например, подходят для этой цели старые кухонные столы или столы тумбочки на лрочных ножках с толстой дощатой столешницей Верстак следует установить так, чтобы свет падал с левой стороны и была обеспечена возможность беспрепятственной уборки стружки, опилок и прочего мусора, образующихся при выполнении монтажных, слесарных и столярных работ.
Отдельная комната. При наличии отдельной комнаты или уголка (например, на даче, в сарае, на чердаке) можно организовать небольшую мастерскую, основой которой будет самодельный или готовый верстак или массивный стол. В мастерской целесообразно повесить одну или несколько полок, установить шкаф для материалов, инструментов, приборов и незавершенных конструкций.
При определении размеров рабочего места надо предусмотреть размещение паяльника, проводников и подготовленных к пайке деталей, припоя, флюса, принципиальных и монтажных схем, дополнительных монтажных инструментов и материалов, слесарных и других инструментов, приборов, лампы местного освещения. Если есть возможность, все материалы, инструменты, приборы и приспособления удобнее всего хранить на рабочем месте, а если нет, то в шкафу или на полке выделить для этого место.
Два варианта рабочего места радиолюбителя-жонструктора из описанных выше показаны на рис. 1. В зависимости от конкретных условий и возможностей их следует доработать. При этом надо учитывать, что высота столешницы и сидения стула должны соответствовать росту человека. Плохо, если во время работы, сидя за столом, приходится горбиться или тянуться.
При организации рабочего места обязательно надо учесть требования техники безопасности, предусмотреть возможность уборки каждого инструмента на свое место. Если он хранится на полке, следует краской или фломастером нанести его контур, а если в ящике — целесообразно сделать специальное гнездо. На рис. 1,6 (пунктиром) показаны варианты размещения паяльника. При размещении рабочего места следует обязательно учитывать возраст, вкусы и характер лиц, проживающих вместе с радиолюбителем, с тем, чтобы его работа не мешала другим.
