ГОЛОВНОЙ ТЕЛЕФОН


Телефон - третье, последнее звено детекторного приемника, которое, образно выражаясь, "выдает готовую продукцию" - звук. Это один из старейших электротехнических приборов, почти без изменения сохранивший свои основные черты до наших дней.

Для детекторных приемников используют головные телефоны типа ТОН-1, ТОН-2. Это два последовательно соединенных телефона, удерживающиеся на оголовье. Отвернем крышку одного из телефонов (рис.1). Под нею находится круглая жестяная пластинка -мембрана. Сняв осторожно мембрану, мы увидим две катушки, насаженные на выступающие из дна корпуса пластинки.

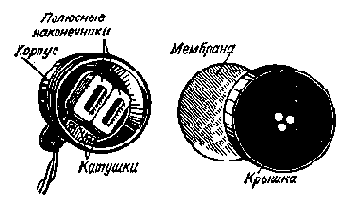

Рис.1. Устройство электромагнитного телефона.

Это полюсные наконечники постоянного магнита, впрессованные в дно корпуса. Катушки соединены последовательно, а крайние выводы их припаяны к стерженькам, к которым с наружной стороны при помощи зажимных винтов подключен шнур с однополюсными штепсельными вилками.

Как работает телефон? Мембрана, создающая звук, находится возле полюсных наконечников магнита и опирается на бортики корпуса (рис.2). Под действием поля магнита она немного прогибается в середине, но не прикасается к полюсным наконечникам магнита (рис.2 - сплошная линия). Когда через катушки телефона течет ток, он создает вокруг катушек магнитное поле, которое взаимодействует с полем постоянного магнита. Сила этого единого магнитного поля, а значит, и сила притяжения мембраны к полюсным наконечникам зависит от направления тока в катушках. При одном направлении тока, когда направления магнитных силовых линий катушек и магнита совпадают и их поля складываются, мембрана сильнее притягивается к полюсам магнита (на рис. 50 - нижняя штриховая линия). При другом направлении тока силовые линии катушек и магнита направлены встречно и общее поле становится слабее, чем поле магнита. В этом случае мембрана слабее притягивается полюсными наконечниками и, выпрямляясь, несколько удаляется от них (рис. 50 - верхняя штриховая линия). Если через катушки телефона пропускать переменный ток звуковой частоты, суммарное магнитное поле станет то усиливаться, то ослабляться, а мембрана будет то приближаться к полюсным наконечникам магнита, то отходить от них, т.
е. колебаться с частотой тока. Колеблясь, мембрана создаст в окружающем пространстве звуковые волны.



Рис.2. Колебания мембраны электромагнитного телефона. С первого взгляда может показаться, что постоянный магнит в телефоне не нужен: катушки можно надеть на железную ненамагниченную подковку. Но это не так. И вот почему. Железная подковка, намагничиваемая только током в катушках, будет притягивать мембрану независимо от того, идет ли ток через катушки в одном направлении или другом. Значит, за один период переменного тока мембрана притянется во время первого полупериода, отойдет от него и еще раз притянется во время второго полупериода, т. е. за один период переменного тока (рис.3,а) она сделает два колебания (рис.3,6).

Рис.3. Телефон с постоянным магнитом дает неискаженное
воспроизведение звука. При отсутствии постоянного магнита
мембрана колебалась бы с удвоенной частотой. Если, например, частота тока 500 Гц, то мембрана телефона за 1 с сделает 500x2=1000 колебаний и той звука исказится-будет вдвое выше. Вряд ли нас устроит такой телефон. С постоянным же магнитом дело обстоит иначе: при одном полупериоде происходит усиление магнитного поля - уже притянутая мембрана прогнется еще больше; при другом полупериоде поле ослабевает и мембрана, выпрямляясь, отходит дальше от полюсов магнита. Теперь разберем такой вопрос: зачем параллельно телефону подключают блокировочный конденсатор? Какова его роль? Электрическая емкость блокировочного конденсатора такова, что через него свободно проходят токи высокой частоты, а токам звуковой частоты он оказывает значительное сопротивление. Телефон, наоборот, пропускает токи звуковой частоты и оказывает большое сопротивление токам высокой частоты. На этом участке детекторной цепи высокочастотный пульсирующий ток разделяется (на рис.4 - в точке а) на составляющие, которые далее идут: высокочастотная - через блокировочный конденсатор, а низкочастотная - через телефон. Затем составляющие соединяются (на рис.4 - в точке б) и далее опять идут вместе.



Рис.4. В точке а детекторной цепи составляющие высокочастотного
пульсирующего тока разделяются, а в точке б соединяются. Назначение блокировочного конденсатора можно объяснить так. Телефон из-за инертности мембраны не может отзываться на каждый высокочастотный импульс тока в детекторной цепи. Значит, чтобы телефон работал, надо как-то "сгладить" высокочастотные импульсы, "заполнить" провалы тока между ними. Эта задача и решается с помощью блокировочного конденсатора следующим образом. Отдельные высокочастотные импульсы заряжают конденсатор. В моменты между импульсами конденсатор разряжается через телефон, заполняя таким образом "провалы" между импульсами. В результате через телефон идет ток одного направления, но изменяющийся по величине со звуковой частотой, который и преобразуется телефоном в звук. Коротко же о роли блокировочного конденсатора можно сказать так: он фильтрует низкочастотную составляющую выпрямленного диодом тока, т. е. "очищает" ток звуковой частоты от высокочастотной составляющей. Почему же детекторный приемник работал во время самого первого опыта, когда блокировочного конденсатора не было? Его компенсировала емкость, сосредоточенная между проводами шнура и витками катушек телефона. Но эта емкость значительно меньше емкости специально подключаемого конденсатора. В этом случае ток через детектор получается меньшим, чем при наличии блокировочного конденсатора, и передача слышна слабее. Это особенно заметно при приеме отдаленных станций. Качество работы телефона оценивают главным образом с точки зрения его чувствительности - способности реагировать на слабые колебания электрического тока. Чем слабее колебания, на которые отзывается телефон, тем выше его чувствительность. Чувствительность телефона зависит от числа витков в его катушках и качества магнита. Два телефона с совершенно одинаковыми магнитами, но с катушками, содержащими неодинаковое число витков, различны, по чувствительности. Лучшей чувствительностью будет обладать тот из них, в котором использованы катушки с большим числом витков.


Чувствительность телефона зависит также от положения мембраны относительно полюсных наконечников магнита. Наилучшая чувствительность его будет в том случае, когда мембрана находится очень близко к полюсным наконечникам, но, вибрируя, не прикасается к ним. Телефоны принято подразделять на высокоомные - с большим числом витков в катушках, и низкоомные - с относительно небольшим числом витков. Для детекторного приемника пригодны только высокоомные телефоны. Катушки каждого телефона типа ТОН-1, например, намотаны эмалированным проводом толщиной 0,06 мм и имеют по 4000 витков. Их сопротивление постоянному току около 2200 Ом. Это число, характеризующее телефоны, выштамповано на их корпусах. Поскольку два телефона соединены последовательно, их общее сопротивление равно 4400 Ом. Сопротивление постоянному току низкоомных телефонов может быть 50-60 Ом. Как проверить исправность и чувствительность головных телефонов? Прижми их к ушам. Смочи слюной штепсельные вилки на конце шнура, а затем коснись ими друг друга - в телефонах должен быть слышен слабый щелчок. Чем сильнее этот щелчок, тем чувствительнее телефоны. Щелчки получаются потому, что смоченный контакт между металлическими вилками представляет собой очень слабый источник тока. Более грубую проверку телефонов делают при помощи батареи для карманного электрического фонарика. При подключении телефонов к батарее и отключении от нее слышны резкие щелчки. Если щелчков нет, значит, где-то в катушках или шнуре имеется обрыв или плохой контакт. [ Начало раздела ] [ Следующая глава ]
