Передатчики

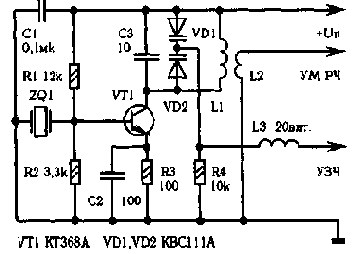

Оригинальная схема модуляции генератора ВЧ
Оригинальность идеи состоит в том, что модулятор варикапная матрица VD1, VD2 включен в выход-ной контур генератора, в виду чего сильно упрощается схема управления, не требуется усилитель ЗЧ для микрофона ( типа " сосна "). Выходной контур Настраивается на вторую гармонику резонатора - на 140 мГц. При повторении схемы необходимо подобрать R4 для установления девиации частоты 3 кГц.
