РАДИОМИКРОФОН


Предлагаемый вниманию читателей радиомикрофон представляет собой миниатюрный передатчик, работающий в диапазоне ультракоротких волн 65,8...74 МГц. С его помощью можно воспроизводить любые звуковые сигналы, находясь на расстоянии до 25 м от УКВ радиоприемника.

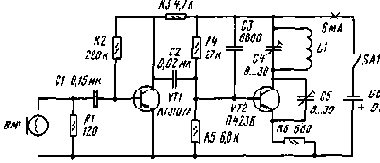

Принципиальная схема радиомикрофона приведена на рис. 1. Он собран всего на двух транзисторах: VT1 выполняет функции микрофонного усилителя, a VT2 - генератора и модулятора радиочастоты.


Puc.1

Катушка колебательного контура ге-нератора L1C4 служит также и антенной передатчика.

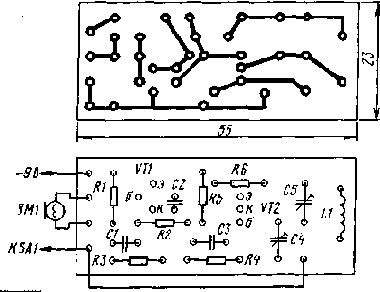

Детали радиомикрофона смонтированы на печатной плате из фольгированного стеклотекстолита (рис. 2). Для монтажа использованы постоянные резисторы МЛТ-0,125, конденсаторы постоянной емкости - КМ, а подстроечные - КПК.


Puc.2

Вместо транзисторов КТ3107А можно использовать КТ361 и КТ203 с любым буквенным индексом, а вместо П423Б -П422Б и ГТ313А. Катушка L1 -бескаркасная, она наматывается на оправке диаметром 8 мм и содержит шесть витков посеребренного провода диаметром 1 мм.

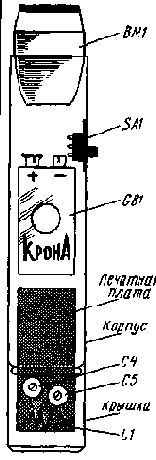

В качестве микрофона допускается использовать МД-52А, МД-66, МД-78. Корпусом может служить аэрозольный баллончик (рис. 3). В его верхней части следует разместить микрофон ВМ1, в середине - выключатель питания SA1, батарею "Крона" GB1 и печатную плату. Снизу (рис. 3) баллончик нужно закрыть собственной пластмассовой крышкой так, чтобы катушка L1 находилась вне его металлических стенок.


Puc.3

Налаживание радиомикрофона сводится к его настройке на свободный от радиостанции участок УКВ диапазона подстроечными конденсаторами С4, С5.

П. СЕРЕБРЯКОВ, г. Первоуральск, Свердловской обл.
