один из ведущих производителей промышленных

Фирма Sybase - один из ведущих производителей промышленных СУБД, средств разработки приложений и других продуктов, реализующих технологию клиент-сервер. В конце 1995 года фирма выпустила Sybase System 11. Сейчас Sybase System 11 выпущена для Intel и основных UNIX-платформ. На Intel-платфорах работает СУБД для рабочих групп Sybase SQL Anywhere 5.0 - новая версия СУБД Watcom SQL, которая теперь имеет режим совместимости с Sybase SQL Server на уровне языка и интерфейсов.

Серверные продукты Sybase System 11 обладают архитектурой, построенной на основе продуктов и библиотек Sybase Open Client/Server. Среди основных серверных продуктов Sybase System 11:

-   Sybase SQL Server - реляционная СУБД;

-   Sybase MPP - расширение архитектуры Sybase SQL Server, разработанное и оптимизированное для массовой параллельной обработки. Оно обладает открытой параллельной архитектурой, предназначенной для поддержки очень больших баз данных (VLDB);

-   Sybase IQ - серверный механизм построения битовых индексов для высокоскоростного выполнения сложных запросов к большим объемам данных;

-   Sybase SQL Anywhere - "легкая" полнофункциональная СУБД на Intel-платформах для мобильных пользователей и небольших групп;

-   Sybase Replication Server - репликационный сервер для построения распределенных систем на основе тиражирования данных;

-   Sybase OmniConnect - сервер, обеспечивающий работу приложений-клиентов в "прозрачном" режиме с несколькими серверами так, как будто работа идет с одним сервером; при этом в распределенную систему могут включаться СУБД различных производителей - Sybase, Oracle, IBM и т.д.

Вспомогательные серверные продукты Sybase System 11 включают:

-   Sybase Backup Server - специальный сервер для выгрузки и загрузки баз данных, не требующий остановки SQL Server и не снижающий его производительности;

-   Sybase Monitor Server - в сочетании с графической клиентской частью выполняет мониторинг различных параметров состояния SQL Server;



-   Sybase Replication Agent - специальные компоненты, отслеживающие изменения в данных через журналы транзакций различных СУБД для включения их в систему репликации. Replication Agent существуют, в частности, для Sybase SQL Server, Oracle, DB2, Sybase SQL Anywhere.
-   Sybase Audit Server - записывает информацию о действиях пользователей в специальную базу данных, доступную для анализа.
К инструментальным средствам фирмы Sybase относятся средство быстрой разработки приложений PowerBuilder и CASE-система S-Designor, выпускаемые подразделением Powersoft. Эти средства работают со всеми основными СУБД.
Создание Sybase SQL Server 11 основывается на опыте работы предыдущих версий и содержит ряд новых возможностей:
-        Масштабируемость, производительность и эффективность SQL Server 11 основывается на следующих факторах:
×      SQL Server 11 работает на множестве платформ, от персональных компьютеров до многопроцессорных суперсерверов;
×      обеспечена высокая производительность на каждой платформе благодаря тесному взаимодействию с производителями аппаратуры и оптимизации характеристик;
×      полностью симметричная многопотоковая СУБД достигает высокой пропускной способности и поддерживает большое количество пользователей.


-        SQL Server обеспечивает надежность и целостность данных:
×      SQL Server содержит механизмы триггеров и процедур, декларативной ссылочной целостности, транзакций и т.д.;
×      СУБД соответствует уровню безопасности C2 NCSA (National Computer Security Council).
×      Доступность данных повышает производительность систем:
×      Sybase SQL Server программно поддерживает зеркальный журнал и зеркальную базу данных;
×      высокоскоростные средства загрузки/восстановления минимизируют влияние этих операций на работу системы.


-        Открытость и соответствие стандартам:
×      SQL Server соответствует стандартам ANSI/ ISO SQL-89 и entry-level ANSI/ ISO SQL-92;
×      поддерживаются приложения в стандарте ODBC и X/Open XA;
×      SQL Server может использовать различные сетевые протоколы, что позволяет соединить клиент и сервер практически на каждой платформе.
-        Управление и поддержка:
×          наличие многопотоковой архитектуры означает, что на компьютере запускается и требует управления только один процесс - СУБД;
×      для симметричной мультипроцессорной обработки можно конфигурировать количество процессоров, распределенных для СУБД;
×      имеется набор продуктов для конфигурирования областей памяти, пользователей, контроля доступа и производительности - от одной базы данных до множества сетей в масштабах предприятия.
Рассмотрим основные характеристики Sybase SQL Server.

Фирма IBM является крупнейшей фирмой

Фирма IBM является крупнейшей фирмой в мире, занимающейся компьютерной техникой и информационными технологиями. Среди многочисленных аппаратных и программных решений, предлагаемых IBM, весьма почетное место всегда занимали компоненты для сохранения и использования данных. Семейство DB2 систем управления реляционными базами данных является ключевым программным компонентом, предлагаемым фирмой IBM для хранения и интенсивного использования больших объемов данных.

Прикладные системы, для которых используется DB2, - это стандартные OLTP (on-line transaction processing) системы. Кроме того, DB2 широко применяется для информационных систем различного назначения, для построения информационных хранилищ данных и для систем поддержки принятия решений.

Еще некоторое время назад IBM рассматривала DB2, в первую очередь, как необходимое средство поддержки для аппаратных платформ, производимых и продаваемых IBM (DB2 для MVS, VM, VSE, AIX, OS/400, OS/2), и не выпускала DB2 для серверных операционных систем других фирм. Бурное развитие программного рынка в последние годы дало жизнь версиям DB2 для разнообразных вариантов ОС Unix и Windows NT.

Появление работы E. Кодда в 1970 г. с предложением реляционного подхода для создания баз данных положило начало исследовательской активности в области реляционных баз данных в ряде лабораторий IBM. Первые проекты и прототипы были консолидированы в лаборатории Санта-Тереза, Калифорния в середине семидесятых годов и завершились созданием System R. Эта система во многом определила архитектуру современных реляционных баз данных, в частности использование непроцедурного языка запросов SQL. После исследовательской стадии, в 1981 г. появился коммерческий продукт SQL/DS для VM, а в 1983 г. - собственно DB2 для мэйнфреймов под MVS и MVS/ESA. Другим интересным проектом, влияние которого ощутимо в DB2, был Starburst на рубеже 80-90-x.

Многочисленные современные проекты, ведущиеся в настоящее время вокруг семейства DB2 в Альмадене, Санта-Тереза и Торонто позволяют судить о том, в каких направлениях видят развитие баз данных разработчики DB2.

Значительная часть ведущихся проектов касается расширения сферы применения реляционных баз данных для новых задач, связанных с хранением и использованием новых сложных типов данных, поддержки объектно-ориентированных расширений и реализаций новых методов поиска и анализа данных. Другая часть исследований касается вопросов повышения производительности и масштабируемости, использования методов распараллеливания в работе серверов баз данных. Часть результатов этих проектов уже воплотилась в текущей версии DB2, другие проекты должны получить развитие в следующей DB2 Universal Server (DB2 версия 5, согласно новой унифицированной нумерации).

Программные решения IBM, наряду с DB2, включают и другие программные средства, например: транзакционные продукты CICS, Encina, MQSeries, которые вместе с DB2 могут образовывать более гибкую и подходящую для конкретного случая архитектуру, чем основанное только на использовании СУБД решение.

RDMS Oracle

Компания Oracle проникла на российский рынок более десяти лет назад, и продукция этой фирмы хорошо известна. В 1979 г. небольшая компания Silicon Valley разработала Oracle - первую коммерческую реляционную базу данных с языком доступа к данным SQL. Первой СУБД клиент/сервер стал выпущенный в 1985 г. Oracle5. До недавнего времени, Oracle7 была последней версией сервера базы данных Oracle, появившейся в 1992 г. В прошлом году фирма выпустила новую версию Oracle8. К сожалению, пока еще очень мало литературы по новой версии, так что придется рассматривать технологию уже не самую "горячую". С другой стороны практически все направления развития серверной технологии, получившие отражение в Oracle8, в той или иной степени уже заложены в Oracle7.3.

Oracle7 это реляционная СУБД и семейство продуктов, обеспечивающих создание автоматизированных и информационных систем различного назначения. В состав семейства входят: СУБД Oracle7 RDBMS, средства проектирования приложений CDE CASE (Designer/2000), средства разработки приложений CDE Tools (Developer/2000), средства конечного пользователя, средства интерфейса с программными продуктами третьих фирм, коммуникационные средства и т.д.

MS SQL Server

Компания Microsoft широко известна рынке ПО. В 1988 г. фирма Microsoft совместно со своими партнерами Acton-Tate и Sybase представили свою первую версию SQL Server, построенную под операционную систему OS/2. В дальнейшем, фирма Microsoft перенесла SQL Server под Windows NT. Эти изменения потребовали коренных перестроек в ядре SQL Server, но, тем самым, обеспечили продукту SQL Server мощность мультипроцессорной RDBMS в среде Windows NT. В 1992 г. фирма Microsoft начала процесс отделения от Sybase и стала сосредотачивать больше внимания на собственной версии SQL Server. В конце концов, Microsoft и Sybase закончили совместную работу, и к Microsoft перешел полный контроль над разработкой SQL Server. Далее в SQL Server были добавлены следующие возможности: поддержка RISC-платформы, MAPI-интерфейс для разработки приложений, выполняющих запросы в базу данных, инструменты переноса данных, интеграция с объектами OLE и системой программирования Visual Basic и многое другое.

Microsoft SQL Server 6.5 является одним из наиболее стремительно развивающихся серверов баз данных на рынке корпоративных СУБД. Разумеется, невозможно подробно остановиться на характеристиках этого продукта в той мере, в какой это хотелось бы сделать и какой он, безусловно, заслуживает. рассмотрим хотя бы некоторые из базовых возможностей Microsoft SQL Server 6.5 применительно к перечисленным выше функциям сервера баз данных.

Симметричная мультипроцессорная

Обзор СУБД

Несмотря на то, что технологии баз данных становятся все более распространенными в практике, многие разработчики прикладных систем, администраторы баз данных и конечные пользователи недостаточно хорошо понимают, что такое современные базы данных и системы управления базами данных (СУБД). Сказывается отсутствие или поверхностный уровень соответствующих курсов в высших учебных заведениях, практическое отсутствие литературы на русском языке и, наконец, привлечение к деятельности, связанной с использованием баз данных, специалистов, которые ранее работали в других областях. Обучение, проводимое коммерческими компаниями, обычно ориентируется на конкретные программные продукты и не может компенсировать отсутствие базовой подготовки.

Во всей истории вычислительной техники можно проследить две основных области ее использования. Первая область - применение вычислительной техники для выполнения численных расчетов, которые слишком долго или вообще невозможно производить вручную. Развитие этой области способствовало интенсификации методов численного решения сложных математических задач, развитию класса языков программирования, ориентированных на удобную запись численных алгоритмов, становлению обратной связи с разработчиками новых архитектур ЭВМ.

Вторая область - это использование средств вычислительной техники в автоматических или автоматизированных информационных системах. В самом широком смысле информационная система представляет собой программно-аппаратный комплекс, функции которого состоят в надежном хранении информации в памяти компьютера, выполнении специфических для данного приложения преобразований информации и/или вычислений, предоставлении пользователям удобного и легко осваиваемого интерфейса. Обычно такие системы имеют дело с большими объемами информации, и эта информация имеет достаточно сложную структуру.

Вторая область использования вычислительной техники возникла несколько позже первой. Это связано с тем, что на заре вычислительной техники возможности компьютеров по хранению информации были очень ограниченными.

Но поскольку в информационных системах требуется поддержка сложных структур данных, эти индивидуальные средства управления данными составляли существенную часть информационных систем, практически повторяясь (как программные компоненты) от одной системы к другой. Стремление выделить общую часть информационных систем, ответственную за управление сложно структурированными данными явилось первой побудительной причиной создания СУБД, которая, возможно, могла бы представлять некоторую общую библиотеку программ, доступную каждой информационной системе.
Однако очень скоро стало понятно, что невозможно обойтись такой общей библиотекой программ, реализующей над стандартной базовой файловой системой более сложные методы хранения данными.
Вообще, согласованность данных является ключевым понятием баз данных. На самом деле, если информационная система поддерживает согласованное хранение информации в нескольких файлах, можно говорить о том, что она поддерживает базу данных. Если же некоторая вспомогательная система управления данными позволяет работать с несколькими файлами, обеспечивая их согласованность, можно назвать ее системой управления базами данных. Уже только требование поддержания согласованности данных в нескольких файлах не позволяет обойтись библиотекой функций: такая система должна обладать некоторыми собственными данными (мета-данными) и даже знаниями, определяющими целостность данных.
Прежде чем приступить к конкретному обзору Систем Управления Базами Данных (СУБД), необходимо дать ряд определений терминам, использующимся для описания СУБД.
Данные – это информация, зафиксированная в определенной (структурированной) форме, пригодной для последующей обработки, хранения и передачи. К данным необходим «прозрачный» доступ сразу нескольких пользователей, т.е. любой пользователь должен иметь возможность получать необходимую ему информацию, модернизировать ее, заносить новую и удалять старую, причем конечный пользователь может обо всех этих операциях и не знать. Банк Данных (БнД) – это информационная система, включающая в себя информационные, математические (алгоритмические), программные, языковые, организационные и технические средства (аппаратная платформа и операционная система) обеспечивающие в совокупности централизованную поддержку и коллективное использование данных пользователем БнД. Языковые средства – языки, с помощью которых описывается структура данных (DDL) и языки манипулирование данными (DML ­– SQL). База Данных (БД) – это структурированная определенным образом совокупность данных, относящихся к конкретной задаче. БД может быть как локальная, так и распределенная. Система Управления Базами Данных (СУБД)


представляет собой комплекс инструментальных средств (программных и языковых) реализующих централизованное управление БД и обеспечивающих доступ к данным (изменения, добавления, удаления, резервного копирования и т.д.). СУБД должна обеспечивать поиск, модификацию и сохранность данных, а также оперативный доступ (время отклика), защиту целостности данных от аппаратных сбоев и программных ошибок, разграничение прав и защита от несанкционированного доступа, поддержка совместной работы нескольких пользователей с данными.
При работе с СУБД можно выделить несколько уровней представления данных:
- Внешний уровень (уровень конечного пользователя). В некотором смысле это самый главный уровень. Именно с ним работает конечный пользователь или конечная программа. Пользователь воспринимает данные как совокупность некоторых взаимосвязанных полей в удобном виде, позволяющих ему решать свою задачу.
-        Концептуальный уровень (уровень программиста и администратора) – это обобщенное представление обо всех данных, хранящихся в базе или совокупность внешних представлений. На этом уровне работают программист, создающий прикладные программы, и администратор, разрабатывающий структуру (схему) базы данных. Администратору доступна вся схема, вся информация, а конкретному программисту - только ее часть, ограниченная его привилегиями.
-        Физический уровень (уровень реализации). На физическом уровне определяются способы хранения данных с учетом подробностей (вплоть до физического адреса) и доступа к ним. Сервер СУБД реализует именно этот уровень.
По логическому представлению структуры данных СУБД делятся на несколько типов: реляционные, сетевые и иерархические. Главная характеристика, определяющая тип – это используемое представление данных.
Основной структурой в иерархических моделях данных
является «дерево». Особенности такого представления в наличии корня – единственной точки входа в дерево, и что каждый порожденный узел имеет только одного родителя. Недостатком этой системы является высокая избыточность. Одна запись БД – это совокупность деревьев. Через эту структуру нельзя построить отношение N:N (многие ко многим).


Основной структурой в сетевых моделях данных является «сеть». При таком представлении существует несколько входов в сеть – неоднозначность доступа к данным. Особенности такого представления: один или несколько узлов могут иметь больше одного родителя; время доступа изменяется в зависимости от исходного входа. Время доступа в сетевой структуре может быть больше, чем в иерархической структуре.
Недостатком обеих этих структур является то, что при добавлении новых вершин или установлении новых связей возникают проблемы выгрузки данных из базы, перегенерации полностью структуры, загрузка данных обратно в базу. При этом возникает вероятность потерять данные при обратной загрузке.
В основе структуры данных реляционной модели лежит мощный аппарат реляционной алгебры, реляционного исчисления и теории нормализации. При проектировании реляционной модели БД используется понятия ER-модели: сущность – объект, атрибут – свойства и связь. Связи бывают нескольких типов: 1:1, 1:N (N:1), N:N. У реляционной модели есть ряд ограничений: невозможность существования двух одинаковых записей; задание типа столбца, области значений атрибута. Достоинство реляционных СУБД, обеспечившее высокую популярность, заключается в не функциональности языка запросов. Это означает, что формулируете запрос не то, как надо найти данные, а что надо найти.
Сегодня основы современной информационной технологии составляют базы данных (БД) и системы управления базами данных (СУБД), роль которых как единого средства хранения, обработки и доступа к большим объемам информации постоянно возрастает. При этом существенным является постоянное повышение объемов информации, хранимой в БД, что влечет за собой требование увеличения производительности таких систем. Резко возрастает также в разнообразных применениях спрос на интеллектуальный доступ к информации. Это особенно проявляется при организации логической обработки информации в системах баз знаний, на основе которых создаются современные экспертные системы. Быстрое развитие потребностей применений БД выдвигает новые требования к СУБД: поддержка широкого спектра типов представляемых данных и операций над ними (включая фактографические, документальные, картинно-графические данные); естественные и эффективные представления в БД разнообразных отношений между объектами предметных областей (например, пространственно-временных с обеспечением визуализации данных); поддержка непротиворечивости данных и реализация дедуктивных БД; обеспечение целостности БД в широком диапазоне разнообразных предметных областей и операционных обстановок; управление распределенными БД, интеграция неоднородных баз данных; существенное повышение надежности функционирования БД.
На российском рынке наиболее популярны СУБД Progress (Progress software), Oracle RDBMS v7 (Oracle), Microsoft SQL Server v6.5 (Microsoft), DB2 (IBM), Sybase System 11 (Sybase).

Исследование предметной области

В последние годы экономическая система нашей страны переживает бурное развитие. Несмотря на существующие недостатки российского законодательства, ситуация неуклонно меняется к лучшему. Прошли времена, когда можно было легко зарабатывать на спекулятивных операциях с валютой и мошенничестве. Сегодня все больше банков делает ставку на профессионализм своих сотрудников и новые технологии.

Трудно представить себе более благодатную почву для внедрения новых компьютерных технологий, чем банковская деятельность. В принципе почти все задачи, которые возникают в ходе работы банка достаточно легко поддаются автоматизации. Быстрая и бесперебойная обработка значительных потоков информации является одной из главных за­дач любой крупной финансовой организации. В соответствии с этим очевидна необходимость обладания вычислительной се­тью, позволяющей обрабатывать все возрастающие информационные потоки. Кроме того, именно банки обладают достаточными финансовыми возможностями для использования самой современной техники. Однако не следует считать, что средний банк готов тратить огромные суммы на компьютеризацию. Банк является прежде всего финансовой организацией, предназначенной для получения прибыли, поэтому затраты на модернизацию должны быть сопоставимы с предполагаемой пользой от ее проведения. В соответствии с общемировой практикой в среднем банке расходы на компьютеризацию составляют не менее 17% от общей сметы годовых расходов.

Интерес к развитию компьютеризированных банковских систем определяется не желанием извлечь сиюминутную выгоду, а, главным образом, стратегическими интересами. Как показывает практика, инвестиции в такие проекты начинают приносить прибыль лишь через определенный период времени, необходимый для обучения персонала и адаптации системы к конкретным условиям. Вкладывая средства в программное обеспечение, компьютерное и телекоммуникационное оборудование и создание базы для перехода к новым вычислительным платформам, банки, в первую очередь, стремятся к удешевлению и ускорению своей рутинной работы и победе в конкурентной борьбе.

Информатизация банка не может быть успешной и без предварительного анализа и моделирования. Даже покупка готового продукта предполагает понимание особенностей своего банка и информационных возможностей приобретаемой системы.
Создавая информационную модель банка, следует прежде всего обратить внимание на объекты (сущности) системы и их отношения, направление и характер потоков информации, которыми обмениваются эти объекты (а также на вид и характер носителей этой информации – бумажные документы, телефонные и электронные сообщения и пр.), и на операции, которые производятся над информационными потоками, порождая, поглощая и видоизменяя их.
Информационная система банка – настолько сложная и переменчивая структура, что изначально ставить задачу точного и однозначного ее описании и моделирования не только нереалистично, но и методически неверно. Необходимо с самого начала ориентироваться на создание гибкой модели в условиях частичной неопределенности. Гибкость и легкость перестраивания модели согласно ежедневно выявляющимся требованиям банковской системы – свидетельство высокого качества разработки, залог ее успешного внедрения и долгой жизни.
Современные технические средства сделали вполне реализуемой давнюю мечту специалистов о создании систем, действующих по «безбумажной» технологии. Но переход на такую технологию обработки информации не означает полного отказа от бумажных документов. Для нужд обмена с партнерами, для работы с аудиторами и контролирующими организациями, для документарной фиксации внутрибанковского оборота подготовка твердых копий, заверенных подписями ответственных лиц, остается необходимой и сейчас. Тем не менее происходит смена акцентов, и становым хребтом информационной системы становятся данные в электронной форме, а необходимая документация продуцируется как отражение электронных данных на бумажных носителях. Только в отдельных случаях (например, при введении "электронной подписи"), когда юридический статус электронного сообщения равен статусу бумажного документа, удается полностью отказаться от бумажного документооборота. Преимущества безбумажной технологии всегда были достаточно очевидны, а сегодня стали практически реализуемыми и экономически эффективными.


Применение безбумажных технологий ставит проблему оптимизации распределения информации между бумажными и электронными носителями. С этих позиций банковскую информацию можно разделить на три класса:
- данные, участвующие в расчетах (они обязательно должны быть представлены в электронной форме);
-   часто используемая и поддающаяся формализации дополнительная информация (ее также целесообразно хранить в электронной форме);
-   детальная и трудно формализуемая, в частности текстовая, информация (ее лучше хранить на бумажных носителях).
При одновременном хранении документов как в бумажной, так и в электронной форме существенным становится вопрос аутентичности формализованного и общеупотребительного способов представления информации в соответствующих документах. Одним из способов решения этой проблемы является последовательное выполнение правил, согласно которым всякий бумажный документ должен пройти автоматизированную регистрацию, а подготовка всех исходящих документов дня, особенно связанных с переводом средств, должна происходить только через и после внесения необходимых изменений в базы данных.
Проблема надежности информационной системы в банковском деле имеет особое значение. Неполнота или недостоверность информации, несвоевременность и ошибки при ее обработке оборачиваются не только немедленными финансовыми потерями, но и утратой доверия к банку.

C бухгалтерия

предоставляет возможность ручного и автоматического ввода проводок. Все проводки заносятся в журнал операций. Кроме журнала операций программа поддерживает несколько списков справочной информации (план счетов, список видов объектов аналитического учета, списки объектов аналитического учета, констант и т.д.).

В программе существует режим формирования произвольных отчетов, позволяющий описать форму и содержание отчета, включая в него остатки и обороты по счетам и по объектам аналитического учета. С помощью данного режима реализованы отчеты, предоставляемые в налоговые органы, кроме того, данный режим используется для создания внутренних отчетов для анализа финансовой деятельности организации в произвольной форме. Кроме того, программа имеет функции сохранения резервной копии информации и режим сохранения в архиве текстовых документов.

“

Анализ существующей программы

Существующая программа «Книга покупок» фирмы «ИНФИН» работает под управлением операционной системой MS-DOS. При этом она «вешает» машину при попытке запуска из-под Windows’95, поэтому, для работы с программой приходится перезагружать компьютер в режиме командной строки. Тот факт, что она написана под DOS, уже свидетельствует о неудобном интерфейсе пользователя. Отсутствие поддержки мышки, сложность, запутанность и непонятность назначения некоторых диалоговых окон, отсутствие системы помощи (не говоря гибкой системы контекстной подсказки), неудобство ввода информации и многое другое еще меньше привлекает к программе.

Система управления базой данных программы фирмы «ИНФИН» построена на технологии клиент-сервер. При этом программа может работать как с локальной, так и с сетевой базой данных. Заметим, что при отсутствии доступа к сетевой базе, программа автоматически переключается на локальную базу, не выдавая при этом никаких предупреждений и сообщений. Еще несколько лет назад, среди СУБД наибольшей популярностью пользовались СУБД dBase, Paradox, Rbase, получившие общее название Xbase (созданных на технологии файл-сервер), а в качестве инструментальных средств самыми распространенными были Clipper и FoxPro. Сейчас на рынке этих СУБД распространенны Access, FoxPro, Paradox, dBase. При технологии файл-сервер БД хранится на сервере, а СУБД - на клиентской станции, поэтому клиентская станция должна быть достаточно мощной для обработки полученных данных с сервера и проведения необходимых манипуляций с данными. При обращении к одной записи базы данных считываются целиком все необходимые для этого таблицы, что повышает трафик сети, увеличивает время обработки. В результате получается, что работа ведется с локальной базой данных. Но самый главный недостаток таких СУБД, это то, что только данная конкретная программа способна правильно производить изменения в БД, сохраняя их целостность. Любое стороннее вмешательство в базу данных может привести к полному разрушению данных и потере всей информации.

Сама структура базы данных совсем не правильная, с точки зрения теории построения баз данных, и очень не удобна. Для каждого года и месяца создаются собственные поддиректории с полной базой данных (кроме справочника клиентов) за соответствующий период.
Такой подход очень не удобен, так как при неправильном вводе (например, забыли «перевести» месяц или год) приходится все удалять и вводить заново.
Структура таблиц, которые копируются в директории месяцев, несет в себе много лишней информации, которая только занимает место на диске. Создание таблиц отдельно для полученных, отдельно для выданных счетов-фактур, не только не необходимо, а даже просто не нужно. А по теории нормализации база данных не находится даже в первой нормальной форме (по данной теории, база данных считается хорошей, если она находится в третьей расширенной нормальной форме). Создание отдельных полей для разных сумм просто не логично.


Вообще подход с разделенной базой данных по месяцам резко сужает возможности программы для создания отчетов (период отчета не более чем месяц), возможности экспорта/импорта данных в базу и многое другое.
Программа «Книга покупок» фирмы «ИНФИН» поставляется с ограниченным количеством копий. Но при этом возможности переноса программы на другую машину нет. Все это еще более негативно отражается на отношении пользователей к программе.
Для перевода программы на современную технологию клиент-сервер, необходимо почти полностью переработать базу данных (учитывая все положительные и отрицательные стороны старой программы) для архитектуры клиент-сервер. Необходимо создать удобный пользовательский интерфейс под операционную систему Windows’95 и Windows NT. Предусмотреть гибкую систему помощи, подсказок и отчетности. Также предусмотреть возможность экспорта/импорта данных.

Выбор платформы и программных средств

Сейчас на российском рынке сетевых операционных систем наиболее популярны такие, как Microsoft Windows NT, Novell NetWare, IBM OS/2 Warp и различные версии UNIX. Приведем основные сравнительные характеристики операционных систем Novell NetWare 4.1, Microsoft Windows NT Server 4.0 и Unix. Не будут отражены некоторые известные продукты, такие как IBM OS/2 Warp Server и Banyan VINES. Очень возможно, что это добротные операционные системы, однако если поддержку и сопровождение даже Windows NT и NetWare в России можно назвать весьма слабой, то для OS/2 и VINES она, по существу, отсутствует. А серьезные заказчики никогда не будут приобретать продукты, в поддержке которых они не уверены. Все ведущие поставщики Unix-систем поставляют в качестве дополнительных модулей, а порой и интегрировано в базовом комплекте, такие службы, как NFS (Network File System - сетевая файловая система), NIS (Network Information Service - сетевая информационная служба), X Window System и множество других. Именно они делают Unix полноценной сетевой операционной системой, по функциональности мало, чем уступающей другим. Все приводимые характеристики полностью соответствуют широко распространенным версиям Unix (SCO OpenServer и UnixWare, SunSoft Solaris и Interactive Unix, Hewlett-Packard HP-UX, IBM AIX, Digital Unix, SGI IRIX и др.).

Компания

Разработка структуры новой БД

Разрабатываемая программа должна работать как автономно, так и как модуль общей бухгалтерской программы. Исходя из таких требований, на проектирование структуры базы данных накладываются некоторые дополнительные требования. С одной стороны, база данных должна нести в себе всю информацию для нормального функционирования. С другой стороны, необходимо предусмотреть возможность интеграции или слияния с базой данных главной программы.

Во-первых, база данных должна хранить информацию о клиентах фирмы, о государственных налогах (налог на добавочную стоимость, акцизный налог). В связи с тем, что значения налогов могут изменяться, заводить эту информацию в программу нельзя. Анализируя структуру базы данных фирмы «ИНФИН», можно заметить, что неразумно разносить отдельно информацию по выданным и полуученым счетам фактуры. Разумнее объединить ее в одну таблицу, добавив еще один признак счета-фактуры – полученный или выданный. Информацию о суммах счета-фактуры хранить не обязательно – ее можно вычислить и таблицы товаров.

Таблица

Перенос данных в новую базу данных

Как уже отмечалось структура базы данных старой программы фирмы «ИНФИН» отличается древовидной структурой базы данных, а точнее расположением файлов базы данных. Приблизительная структура показана на рисунке.

Как легко заметить, новая структура базы данных намного легче в понимании и обращении с ней. Ветвистость директорий в базе данных «ИНФИН» никому не нужна. Но, к сожалению, данные из старой базы данных надо переносить. Перенос данных придется осуществлять последовательным перебором всех поддиректорий и выгрузкой данных в SQL сервер.

К сожалению, экспорт информации в Microsoft SQL Server из DBF файлов проводится, не может. Однако существует утилита командной строки DOS позволяющая осуществлять экспорт данных из текстового файла, сформированного определенным образом (формат файла для экспорта показан в приложении А). Поэтому следует проводить экспорт данных из DBF формата в SQL базу данных через промежуточный текстовый файл.

Под форматирование подразумевается приведение таблицы по типу, названию и расположению полей к формату SQL таблицы

Экспорт данных в ТХТ формат

Файл формата таблицы создается единожды для данной таблицы.

При помощи утилиты командной строки

Формат DBF файлов осуществлялся при помощи утилиты для работы с файлами DBF формата – DBU.EXE. В основном, это ручное форматирование структуры файла, перенос данных, отчистка от пустых строк и т.д. Экспорт файла осуществлялся при помощи программы Excel. В Excel осуществлялся вторичный контроль над данными, заполнение незаполненных, но обязательных для заполнения в SQL, полей. Далее данные экспортировались в ТХТ файл с разделителями «;».

При помощи утилиты командной строки bcp.exe создавался fmt файл с форматом SQL таблицы. Это необходимо для дальнейшего экспорта данных. Файл формата таблицы создается единожды для данной таблицы.

К сожалению, при экспорте из Excel, все текстовые строки заключает в кавычки, поэтому приходилось их вручную удалять. Последним этапом был сам экспорт файла, при помощи все той же утилиты командной строки.

Ручное форматирование и преобразование файлов достаточно длительный процесс. Поэтому был предложен альтернативный путь. Был произведен экспорт только справочника клиентов. А далее было предложено перейти на новую программу с нового года, и в новом году работать на новой программе, а в старом – на старой. Это еще обусловлено тем, что Центральный Банк с 1998 года ввел новый план счетов и, как следствие, у всех фирм поменялись реквизиты. Но все равно экспорт остальной информации был проведен в тестовом режиме.

Разработка программы

При запуске программы, первым делом, должна проводится авторизация пользователя. Для этого выводится стандартное диалоговое окно, в котором пользователя просят ввести имя пользователя (Login Name) и пароль. Введенная информация посылается через ODBC-драйвер в Систему Управления Базами Данных, а точнее в службу доступа СУБД, которая проверяет введенные данные и выдает либо положительный, либо отрицательный результат. При отрицательном результате пользователю предлагается повторить попытку регистрации в системе. Если пользователь отказывается от авторизации, выбрав кнопку отмены, программа завершает свою работу, выдав сообщение о невозможности продолжать работу из-за отсутствия возможности получить данные.

После успешной авторизации пользователя системой безопасности СУБД, происходит этап настройки. Для этого программа ищет настроечный файл, в котором хранится информация о предприятии пользователя и индивидуальные настройки для каждой станции сети. При отсутствии файла или при невозможности считать из него информацию, на экран выводится диалоговое окно настроек, в котором пользователю предлагается ввести информацию об его предприятии (полное и краткое наименование, полный адрес и банковские реквизиты). Это диалоговое окно не может быть закрыто и продолжена работа программы, пока пользователь не ввел все реквизиты. При ошибочном вводе или пропуске полей пользователю сообщается об ошибке и курсор автоматически позиционируется на место ошибки. В случае отказа пользователем вводить информацию и выборе кнопки отмены, программа выводит предупреждение, что часть реквизитов пусты и что  программа будет аварийно завершена. При отказе пользователя от своих намерений покинуть программу, ему дается возможность исправить допущенные ошибки, а при подтверждении – программа завершается. Программу настроек можно также вызвать уже при роботе из главного окна, при помощи соответствующего пункта главного меню. Но и тогда при неправильном заполнении формы, программа автоматически завершает свою работу, а при успешном заполнении всех реквизитов предприятия программа продолжает свою работу.

Если файл настроек был найден и информация о предприятии пользователя успешно считана, то программа пытается считать из него параметры пользовательского окна и его компонент, а также параметры данных, такие как тип документа, фильтр по датам и расширенный фильтр. При отсутствии искомой информации или невозможности ее прочитать, программа подставляет значения  фильтров по умолчанию зашитые в программу, т.е. выданные счета-фактуры, данные за весь период и пустой расширенные фильтр. Все эти значения подставляются в запрос к базе данных, для получения соответствующих данных. При получении данных они анализируются программой и инициализируются соответствующие кнопки на панели инструментов и соответствующие пункты главного и контекстного меню (т.к. может быть возвращен пустой массив данных и, следовательно, удаление, модификация и поиск данных невозможен).
Главное окно разделено на две логически зависимые части. В верхней, главной, находится непосредственно журнал регистрации счетов. Он получается из базы данных при помощи вспомогательной виртуальной таблицы (представления) V_Facture. Это представление собирает из разных таблиц информацию по документу, в том числе краткое наименовании клиента и суммы документа с налогом и без него. В нижней вспомогательной части окна находится информация о товарах, содержащихся в выбранном документе. При изменении положения курсора в верхнем окне, содержимое нижнего окна соответственно изменяется. Информация о товарах тоже берется из вспомогательной виртуальной таблицы V_Articles. Это представление содержит в себе кроме информации о товаре, также информацию о процентных ставках товара, и о суммах налогов, чистой сумме, сумме с акцизным налогом и общую сумму товара. Также главное окно имеет меню и панель инструментов, функции которого дублируют некоторые функции главного меню. Также верхняя (главная) часть окна имеет контекстное меню, функции которого дублируют некоторые функции панели инструментов.
После инициализации и получения данных от SQL сервера, программа ожидает дальнейших инструкций пользователя. Это может быть просто перемещение курсора по главной части окна. В таком случае нижняя часть, содержащая информацию о товаре, будет автоматически обновляться. При работе с программой пользователь может выбрать следующие возможности: печать или просмотр журнала регистрации или документа; просмотр и редактирование справочника по клиентам предприятия или государственным налогам; модификация (удаление, добавление, редактирование) счета-фактуры; вызов различных процедур фильтрации, такие как выбор типа документа (выданный или полученный), изменение периода просмотра информации, а также расширенный фильтр.


Вызов справочника, как налогов, так и клиентов предприятия из главной программы осуществляется при помощи выбора в главном меню «Файл» - «Справочники» и далее интересующий справочник. При выборе справочника программа пытается считать из файла настроек параметры соответствующего окна. При отсутствии данных подставляются параметры, зашитые в программу. Каждый справочник представляет собой окно просмотра информации и панели кнопок, с правой стороны, для редактирования, удаления и добавления информации, а также для выхода из справочника. Функции модификации могут быть вызваны также из всплывающего меню. Для удобства понимания и представления информации, в справочнике налогов выводится процентный эквивалент налога. При удалении записи в справочнике, пользователь должен подтвердить свое желание удалить запись. Запрос на удаление записи посылается на SQL сервер, и если, в справочнике клиентов, клиент участвует в каком-нибудь документе, SQL сервер вернет отказ в удалении клиента, при этом выдав соответствующее сообщение на экран о невозможности удаления записи из-за наличия записи в журнале регистраций, связанной с данной записью. При модификации (добавлении или редактировании) информации, пользователю на экран выводится форма (при редактировании уже заполненная данными) и предлагается ее заполнить. При неправильном заполнении или пропуске обязательных к заполнению полей и попытке записать введенную информацию, программа выдает сообщение об ошибке и курсор автоматически позиционируется на место ошибки. При правильном заполнении, программа подготавливает данные и посылает запрос к SQL серверу. После получения подтверждения от сервера о выполнении запроса программа закрывает окно ввода информации и позиционирует курсор на введенную или измененную запись в справочнике. После любой модификации данных программа производит обновление экрана просмотра информации и пере инициализацию кнопок и пунктов меню.
Модификация данных в главном окне зависит от того, было ли выбрано удаление или добавление и редактирование. Удаление записи в журнале регистрации происходит только после подтверждения пользователем. При модификации записи программа раскрывает окно для ввода информации, при этом если было выбрано редактирование, то в поля записывается соответствующая информация. Форма ввода информации разделена на две части: ввод информации по счету и ввод информации по товарам этого счета. Из формы редактирования можно попасть в формы просмотра и редактирования справочников, при этом в формах справочников появляется дополнительная возможность отменить вызов формы, а  справочнике налогов также появляется возможность очистить соответствующее поле  в форме ввода счета. В форме ввода счета можно вводить товары, включенные в счет, при этом возможна модификация введенной информации, такая как удаление, добавление и обновление введенной информации. Данная часть формы ввода счета содержит в себе окно просмотра введенной информации и форму ввода информации. При изменении позиции курсора в окне просмотра введенной информации по товарам, форма ввода автоматически заменяет свое содержимое. При добавлении и обновлении товаров, в программе предусмотрена проверка на правильность заполнения полей ввода. При ошибке, пользователю выдается сообщение об ошибке и автоматически позиционируется курсор на место ошибки. Если выбран режим добавления счета-фактуры, то ставка НДС по умолчанию устанавливается в 20%. При правильном заполнении всех полей программа подготавливает данные для ввода в базы данных и вводит их при помощи хранимой процедуры SP_ADD_FACT. Эта процедура имеет в параметрах все реквизиты документа и реквизиты одного товара. Остальные товары добавляются в базу данных циклически.


Печать документа вызывается из главного окна при помощи выбора соответствующей кнопки на панели инструментов или при выборе пункта в главном меню. При выборе печати из главного меню выводится стандартное окно выбора принтера и дальнейшей печати. Бланк документа зашит в программу и был спроектирован при помощи встроенного в Delphi дизайнера отчетов QuickReport. В документе выбран кириллический шрифт true type, размер и особенности шрифта (такие как наклон, толщина и т.д.) заданы при создании отчета, и не могут быть в дальнейшем изменены пользователем. Часть данных в форму документа передается через результат запроса (перечень товаров счета), а другая при непосредственной записи в соответствующие поля. В зависимости от типа документа (выданый или полученный) поля в документе меняются местами. Данные о предприятии пользователя считываются из файла настроек.
Печать или просмотр журнала регистрации вызывается из главного окна при помощи выбора соответствующей кнопки на панели инструментов или при выборе пункта в главном меню. При выборе печати из главного меню выводится стандартное окно выбора принтера и дальнейшей печати. Бланки отчетов (книга выданных или книга полученных) зашит в программу и был спроектирован при помощи встроенного в Delphi дизайнера отчетов QuickReport. В документе выбран кириллический шрифт true type, размер и особенности шрифта (такие как наклон, толщина и т.д.) заданы при создании отчета, и не могут быть в дальнейшем изменены пользователем. При вызове просмотра или печати журнала регистрации на экран выводится диалоговое окно, в котором пользователю предлагается ввести временной интервал, за который он хочет просмотреть или распечатать журнал регистрации. При этом если данные в главном меню уже отфильтрованы по дате, то программа подставляет этот временной интервал, если же данные небыли отфильтрованы, то подставляется текущий месяц целиком. После модификации пользователем временного интервала, интервал, вместе с типом счета, посылается с запросом в базу данных. При помощи хранимой процедуры SP_MAKE_BOOK, SQL сервер возвращает сформированные данные в программу. При отсутствии данных, пользователю выводится сообщение об отсутствии данных и предлагается ввести другой интервал. Пользователь может в любой момент отказаться от печати журнала регистрации. Если SQL сервер возвращает данные, то они подставляются, в зависимости от типа документа, в соответствующую форму.


Фильтрацию данных можно разделить на три части: фильтрация по типу документа, фильтрация по дате документа и расширенная фильтрация.
Фильтрация по типу документа осуществляется автоматически при переключении из журнала выданных документов в журнал полученных документов. Переключение осуществляется в главном окне при помощи кнопок на панели инструментов или при выборе соответствующего пункта главного меню. При переключении между журналами, данные закрываются, и формируется новый запрос к базе данных, при этом фильтры на дату и расширенные фильтры остаются.
Вызов пользователем фильтрации по дате активизирует подпрограмму фильтрации даты. На экран пользователя выводится диалоговое окно, в котором пользователю предлагается ввести новый временной интервал. Также в программе предусмотрена возможность отменить данный тип фильтрации, для чего на диалоговом окне существует соответствующая кнопка. Очистку фильтра пользователь должен подтвердить, так как очистка данного фильтра приведет к выдаче всех документов данного типа на экран. При выводе диалогового окна, программа считывает предыдущий фильтр, и подставляет в окно. Если данный тип фильтрации отсутствует, то программа подставляет по умолчанию только сегодняшний день. После выбора пользователем временного интервала, программа закрывает диалоговое окно и переинициализирует данные в соответствии с новым временным интервалом. После получения новых данных от сервера, программа инициализирует все кнопки на панели инструментов в пункты главного и всплывающего меню.
Вызов расширенного фильтра выводит окно, в котором пользователю предлагается ввести выражения для фильтрации данных. Это выражение должно быль написано на языке Transact-SQL, и программа подставляет его в запрос к базе данных после ключевого слова WHERE и фильтров по типу  и дате документа. После этого расширенного фильтра, программа посылает запрос к базе данных и СУБД сама проводит синтаксический анализ введенного выражения. Если СУБД обнаружит ошибку, то пользователю сообщается об этом и предлагается исправить введенное выражение. При инициализации окна расширенного фильтра, программа считывает предыдущий расширенный фильтр и подставляет его в поле для ввода выражения - тем самым можно, очистив поле, очистить расширенный фильтр.
Подпрограмма поиска значений по журналу выводит диалоговое окно, в котором пользователю предлагается ввести искомое значение. При инициализации данного окна, в поле для ввода программа подставляет значение ячейки, на которой был установлен курсор. Поиск осуществляется в обоих направлениях, но тоже только по столбцу, на котором бал установлен курсор. При успешном выполнении поиска, курсор позиционируется на найденной значение, в противном случае остается на месте.

Практическая часть

Разрабатываемая программа предназначена для ведения учета выданных и полученных счетов-фактур предприятия. Программа должна обеспечивать защиту данных от несанкционированного доступа, обладать доступным и понятным интерфейсом, по функциональным качествам не уступать старой программе учета, включая в себя все возможности. Программа должна работать как автономно, так и как модуль общей программы бухгалтерского учета.

На сегодняшний день, спектр отдельных программ по области учета выданных и полученных счетов-фактур предприятия ничтожно мал. В основном это модули больших бухгалтерских программ.

Отладка

Разрабатываемая программа должна вести журнал регистрации выданных и полученных счетов-фактур. Для ее успешной работы необходимы вспомогательные подпрограммы, поэтому программу можно представить как совокупность нескольких модулей: основная программа с вводом и корректировкой информации о счетах-фактуры, модуль справочников, состоящий из справочника клиентов и справочника налогов и модуль вывода на печать, состоящий из вывода на печать книги покупок/продаж и вывода на печать счета-фактуры.

Модуль справочников и модуль отчетов являются вспомогательными.

Для полного тестирования программы необходимо включить тесты по тестированию правильности функционирования логики базы данных. Тестирование логики работы базы данных отдельно не имеет смысла, так как при тестировании программы, неизбежно будет тестироваться и логика базы данных.

Модульность программы позволяет разбить тестирование программы на несколько этапов: тестирование базы данных, тесты отдельно каждого модуля, тестирование программы в целом и сетевое тестирование, когда несколько пользователей работают с базой данных.

Модуль справочники включает в себя подпрограмму отражения и модификации справочника клиентов фирмы и подпрограмму отражения и модификации справочника налогов. Эти две подпрограммы по своим функциональным требованиям и по логике работы одинаковы, поэтому и разрабатывать тесты нужно только один для обеих подпрограмм.

Первый тест на правильность отражения информации. Программа должна отражать именно ту информацию, которая находится в базе данных. Для проверки правильности функционирования необходимо проводить визуальное сравнение данных на экране и содержимого базы данных. Содержимое базы данных выводится на экран при помощи стандартного SQL запроса (SELECT * FROM <имя таблицы>). Расхождение информации на экране и в базе данных свидетельствует об ошибке в программе при формировании запроса к базе данных или при выводе данных на экран.

Второй тест на отработку логики базы данных. Для этого вводится заведомо неправильная информация, такая как отсутствие или пустые поля, которые не могут быть пустыми; дублирование уникальных полей, т.е. первичного (Идентификатор клиента) или альтернативного (ИНН) ключей. Для локализации возможной ошибки, сначала тестируется логика работы базы данных, при помощи стандартных запросов INSERT или UPDATE. Отрицательный результат теста обозначает ошибку в логике базы данных. При тестировании программы, возникающая ошибка свидетельствует о неправильном формировании запроса к базе данных, или неправильной проверке вводимых пользователем данных.

Третий тест на правильность введения информации в базу данных. Для этого вводится информация и проверяется правильность ее отражения в базе данных. Отрицательный результат теста означает ошибку при формировании запроса к базе данных.
Модуль отчета включает в себя подпрограмму вывода на печать/просмотр журнала выданных или полученных счетов-фактур за определенных период и подпрограмму печати счета-фактуры. Подпрограмма вывода на журнала счетов-фактур должна, при наличии данных за период, выдавать их на печать, а при отсутствии сообщать об этом. Подпрограмма печати счета-фактуры должна просто печатать счет-фактуры, поэтому тестирование может заключаться в правильности вывода на принтер информации и отработки функции формировании суммы прописью.
Первый тест для подпрограммы выдачи отчета журнала счетов ориентирован в первую очередь на правильность вывода информации. Отрицательный результат теста означает либо ошибку в подпрограмме при формировании запроса или при выводе информации на принтер, либо в хранимой процедуре SP_MAKE_BOOK, которая формирует данные для отчета. Последнее можно проверить при помощи стандартной программы SQL Query, поставляемой вместе SQL Server, которая предоставляет интерактивный интерфейс к базе данных.
Второй тест на правильность работы отработки ввода периода. Для этого вводится заведомо неправильный интервал, т.е. интервал в котором нет ни одного счета-фактуры, либо где верхняя граница меньше чем нижняя. Отрицательный результат теста означает ошибку при вводе или обработки интервала.
Главным модулем является модуль регистрации счетов-фактур. Он должен отражать и давать возможность корректировать информацию, при этом не путать счета выданные и полученные. Также обходимо предусмотреть возможность различной фильтрации и поиска данных. Исходя из этого, тестирование можно разбить на две часть, это основную (отражение и корректировка) и дополнительную (фильтрация и поиск).
Так как пустой (т.е. без единого товара) счет-фактуры не имеет смысла, необходимо предусмотреть проверку на наличие хотя бы одного товара. Также товар без цены или количества не имеет смысла.


Первый тест на правильность отражения информации. Программа должна отражать именно ту информацию, которая находится в базе данных, в том числе отражать только те товары, которые относятся к базе данных. Для локализации ошибки, сначала тестируется логика работы базы данных и вспомогательных представлений V_Articles и V_Facture. Так как в таблице товары хранится только информация о цене, количестве и ссылка на налоги, а в таблице журнала счетов вообще отсутствует информация о сумме счета, для удобства работы было созданы эти представления. Для проверки правильности функционирования программы необходимо проводить визуальное сравнение экрана и содержимого базы данных. Отрицательный результат теста обозначает ошибку в программе при выборе информации из базы данных или при формировании запроса к ней.
Второй тест для подпрограммы журнала счетов ориентирован в первую очередь на правильность вывода информации. Для этого вводится заведомо неправильная информация: дубликат первичного ключа (идентификатор счета плюс номер товара), отсутствие клиента (внешний ключ) или товара, отсутствие или пустые поля, которые не могут быть пустыми. Отрицательный результат теста означает либо ошибку в подпрограмме, при формировании запроса и выдачи информации, либо в логике базы данных. Последнее можно проверить при помощи стандартной программы SQL Query, поставляемой вместе SQL Server.
Третий тест на правильность отработки фильтрации и поиска. Поиск осуществляется при помощи встроенного в Delphi поиска, поэтому необходимо проверить только правильность передачи аргументов. Фильтрация информации разделена на три компонента: фильтрация по типу счета-фактуры (невидимый для пользователя компонент), фильтрация по дате счета-фактуры и расширенная фильтрация в виде SQL предложения. Для проверки фильтрации информации по дате, необходимо варьировать параметрами даты, и визуально проверять правильность отражения в программе.
Комплексная отладка всех модулей дополнительно проверяет логику работы базы данных, т.к. модули программы функционально независимы.


Первый тест на удаление клиента, на которого уже заведен счет-фактуры. В таком случае программа не отработает ошибку, но ошибку должен выдать SQL Server. Отрицательный результат свидетельствует о нарушении в логике базы данных, в частности в триггере удаления клиента.
Второй тест на каскадное удаление счета-фактуры и товаров связанных с ним. При неправильном удалении могут возникнуть товары-демоны, которые не связаны не с одним счетом-фактуры.
Третий тест на каскадное обновление справочника налогов. При изменении информации в справочнике налогов, в частности изменение идентификатора налога, автоматически должны изменятся все идентификаторы налога в таблице товаров. Отрицательный результат свидетельствует о нарушении в триггере изменения справочника налогов.
Сетевое тесторование программы может выявить ошибки совместного изменения данных. Ошибки могут возникнуть, например, при удалении записи одним пользователем и обращении к ней другим. Устранение подобных ошибок берет на себя SQL Server, которых при записи быдаст сообщение об ошибке.

Администрирование.

Простота администрирования зависит не только от продуманности пользовательского интерфейса административных утилит, но и от возможностей самой ОС.

Хотя NetWare 4.1 имеет неплохой набор довольно удобных утилит, все-таки Windows NT Server 4.0 - вне конкуренции. Хорошо продуманный интерфейс плюс богатые возможности утилит делают ее простой в администрировании, и это, не говоря о скрытой мощи.

Тем не менее, в базовом комплекте данных ОС отсутствует много важных утилит (в частности хорошего командного процессора наподобие shell в Unix).

С Unix ситуация несколько иная. Эта ОС имеет такой огромный и богатый набор утилит, который хватило бы на несколько других ОС. Одних общеизвестных командных процессоров в Unix существует, как минимум, три. Но программы Unix, разработанные разными организациями и людьми, обладают порой несовместимыми друг с другом пользовательскими интерфейсами. Многие из них до сих пор работают с командной строки. Хуже того, одна и та же утилита в разных версиях Unix может иметь разные наборы аргументов и опций. Поэтому для того, чтобы администратора Solaris перевести на администрирование AIX, его сначала необходимо переобучать.

Хочется отметить тем не менее, что ситуация с Unix меняется в лучшую сторону. Сейчас в соответствии с общепринятым стандартом многие версии этой ОС снабжаются хорошо проработанными административными утилитами с графическим интерфейсом. И не стоит судить об Unix по тому, как эта ОС выглядела 15 лет назад.

Аннотация

Настоящая работа посвящена переносу базы данных на новую технологию с созданием клиентских частей под современные операционные системы Windows’95 и Windows NT для SQL базы данных. В пояснительной записке рассматриваются отличительные особенности технологии «клиент-сервер», по сравнению с технологией предыдущего поколения «файл-сервер». Производится описание процесса разработки клиентских частей под операционные системы Windows’95 и Windows NT для SQL базы данных. Описываются процесс разработки интерфейса пользователя под 32-разрядные операционные системы Windows’95 и Windows NT Workstation. Разрабатывается алгоритм переноса данных из старой базы данных в новую систему. Так же представлены результаты отладки и работы разработанной программы.

Архитектура DRDA.

При изначальной ориентации DB2 на платформах MVS, VM, VSE на централизованные приложения впоследствии, в условиях распространения архитектуры клиент-сервер, потребовалась дополнительная поддержка удаленного доступа для PC- и Unix-рабочих станций к базам данных на мэйнфреймах и на системах типа AS/400.

Решая проблему поддержки архитектуры клиент-сервер, IBM предложила архитектуру DRDA (Distributed Relational Database Architecture) в виде открытой спецификации, описывающей протоколы взаимодействия удаленного клиента с базами данных. Реализация DRDA должна была позволить продуктам от разных производителей баз данных прозрачно взаимодействовать и, в частности, образовывать единую распределенную базу данных.

Подход DRDA позволяет решить многочисленные проблемы кросс-платформенного взаимодействия, в частности конвертацию ASCII- и EBCDIC-данных, различия в диалектах SQL, командах, типах данных, строении каталогов. В настоящее время архитектуру DRDA поддерживают прежде всего все серверы семейства DB2; остальные производители реализовали продукты типа DRDA-реквесторов, которые позволяют прикладным программам-клиентам иметь доступ к базам DB2, например к DB2/390.

Типичный пример такого DRDA-реквестора производства IBM - продукт DDСS, работающий на OS/2, AIX, Windows, Windows NT, служащий многопользовательским шлюзом к DB2 для пользователей локальной сети или, в случае однопользовательского варианта, работающий на компьютере клиента. Реализация поддержки DRDA по протоколам TCP/IP, в добавление к традиционной поддержке протоколов SNA, в новых версиях серверов DB2 и шлюзов DDCS значительно упрощает многочисленным пользователям доступ к базам данных DB2 на мэйнфреймах и AS/400.

АУБИ

” - это зарегистрированное название интегрированной программной системы «Автоматизации Бухгалтерского Учета» малых, средних и больших предприятий.

“АУБИ” может быть с успехом использована для автоматизации бухгалтерского учета предприятий различного рода деятельности. Программный комплекс представляет одинаковый интерес как для торговых (коммерческих) структур, так и для производственных предприятий. Гибкая система программы позволяет настраивать “АУБИ” на нужды конкретного пользователя. При этом бухгалтер каждого предприятия, исходя из своих собственных потребностей, имеет возможность сформировать план счетов; информационные справочники, содержащие названия предприятий-партнеров и их банковские реквизиты; список материально ответственных лиц и т.д. В зависимости от специфики деятельности предприятия “АУБИ” позволяет вести учет следующих элементов бухгалтерского производства: учет материалов (склад); учет малоценных и быстроизнашивающихся материалов (МБП) на складе и в эксплуатации; основные средства; учет кассовых операций - формирование приходных и расходных кассовых ордеров, ведение кассовой книги; учет банковских операций - платежных поручений, требований и реестров; учет счетов; ведение журнала хозяйственных операций; ведение главной бухгалтерской книги; формирование шахматной и оборотной ведомостей; формирование различных ведомостей аналитического учета и т.д.

Базовые Характеристики.

Все три представляемые ОС являются многозадачными. Однако в NetWare многозадачность кооперативная, и к тому же процессы на сервере выполняются в режиме ядра системы (отсутствует защита памяти процессов). Это делает применение данной системы потенциально опасным в качестве сервера приложений, поскольку любое некорректно написанное приложение может легко "повесить" сервер. Вместе с тем именно такая функциональная особенность ОС обуславливает исключительно высокую производительность, поскольку минимальны накладные расходы, связанные с переключениями между процессами, а также при переходах из пользовательского режима в режим ядра ОС и наоборот. При всех прочих одинаковых условиях NetWare имеет по определению более высокую, чем Windows NT или Unix, производительность.

Все три ОС поддерживают симметричную многопроцессорную обработку (SMP), но, исходя из специфики этой системы, ценность ее для NetWare 4.1 довольно сомнительна, да и используется она только для узкого круга сертифицированных серверов. Для многопроцессорной обработки лучше применять Windows NT или Unix, причем Windows NT и многие версии Unix прекрасно работают на серверах с несколькими десятками процессоров.

Хорошо себя зарекомендовали и кластерные системы на основе Unix, но, разумеется, далеко не всякий Unix для этого годится. Для Windows NT разработка кластерных технологий полностью еще не закончена.

Отказоустойчивость является на сегодняшний день одной из наиболее важных характеристик, и разработчики операционных систем уделяют особое внимание этому вопросу.

В версиях 2.2, 3.12, 4.0 и 4.10 NetWare применена технология SFT (System Fault Tolerant- система защиты при отказах оборудования). Система защиты при отказах оборудования означает бесперебойную работу файлового сервера при различного рода отказах аппаратных средств. Во всех версиях NetWare имеются средства минимизации потерь данных в случае физических повреждений поверхности накопителей. Система SFT пошла дальше в этом отношении, предложив методы зеркального отображения дисков и дублирования дисков. В ОС NetWare имеется возможность контроля сигналов источника бесперебойного питания.

Многие версии Unix поддерживают различные варианты избыточной аппаратной отказоустойчивости, хотя эта особенность строго индивидуальна и напрямую зависит от используемого аппаратного обеспечения. Однако эталоном отказоустойчивости остаются мэйнфреймы; именно на них равняются при создании отказоустойчивых программно-аппаратных комплексов.

Надёжность и отказоустойчивость Windows NT обеспечиваются архитектурными особенностями, которые защищают прикладные программы от повреждения друг другом и операционной системой. Операционная система использует отказоустойчивую структурированную обработку особых ситуаций на всех архитектурных уровнях, которая включает восстанавливаемую файловую систему NTFS.

Благодаря модульному построению системы обеспечивается расширяемость Windows NT, что позволяет гибко осуществлять добавление новых модулей на различные уровни операционной системы. Основными модулями Windows NT являются уровень аппаратных абстракций HAL (Hardware Abstraction Layer), ядро (Kernel), исполняющая система (Executive), защищенные подсистемы (protected subsystems) и подсистемы среды (environment subsystems).

Уровень аппаратных абстракций виртуализирует аппаратные интерфейсы, обеспечивая тем самым независимость остальной части операционной системы от конкретных аппаратных особенностей. Подобный подход позволяет обеспечить легкую переносимость Windows NT с одной аппаратной платформы на другую.

Ядро является основой модульного строения системы и координирует выполнение большинства базовых операций Windows NT. Этот компонент специальным образом оптимизирован по занимаемому объёму и эффективности функционирования. Ядро отвечает за планирование выполнения потоков, синхронизацию работы нескольких процессоров, обработку аппаратных прерываний и исключительных ситуаций.

Исполняющая система включает в свой состав набор программных конструкций привилегированного режима (kernel-mode), представляющих базовый сервис операционной системы подсистемам среды. Исполняющая система состоит из нескольких компонентов, каждая из которых предназначена для поддержки определённого системного сервиса.

Подсистемы среды представляют собой защищённые серверы пользовательского режима (user-mode), которые обеспечивают выполнение и поддержку приложений, разработанных для различного операционного окружения (различных операционных систем). Примером подсистем среды могут служить подсистемы Win32 и OS/2.

Безопасность.

Система защиты Novell NetWare включает в себя защиту от несанкционированного доступа, а также ограничения на доступ (пользователей с определенными именами в определенное время дня). NetWare 4.1 соответствует требованиям класса безопасности C2, предъявляемым к сетевым конфигурациям ("Красная книга").

Windows NT обеспечивает защиту с помощью встроенной системы безопасности и усовершенствованных методов управления памятью. Система безопасности удовлетворяет спецификациям правительства США и соответствует стандарту безопасности С2. В корпоративной среде критическим приложениям обеспечивается полностью изолированное окружение.

Практически все современные системы Unix либо в базовой поставке, либо, задействуя дополнительный модуль, соответствуют классу безопасности C2 для рабочей станции, а иногда и более высокому. Некоторые версии Unix отвечают также классу C2 и для сетевой конфигурации.

Безопасность доступа.

MS SQL Server использует в своей работе сервисы безопасности Windows NT. Напомним, что Windows NT на сегодня сертифицирована по классам безопасности С2/Е3. MS SQL Server может быть настроен на работу в одном из трех режимах безопасности. Интегрированный режим предусматривает использование механизмов аутентификации Windows NT для обеспечения безопасности всех пользовательских соединений. В этом случае к серверу разрешаются только трастовые, или аутентифицирующие, соединения (named pipes и multiprotocol). Стандартный режим безопасности предполагает, что на MS SQL Server будут заводиться самостоятельные login id и соответствующие им пароли. Смешанный режим использует интегрированную модель при установлении соединений по поименованным каналам или мультипротоколу и стандартную модель во всех остальных случаях.

 MS SQL Server обеспечивает многоуровневую проверку привилегий при загрузке на сервер. Сначала идентифицируются права пользователя на установление соединения с выбранным сервером и выполнение административных функций: создание устройств и баз данных, назначение прав другим пользователям, изменение параметров настройки сервера и т.д. На уровне базы данных каждый пользователь, загрузившийся на сервер, может иметь имя пользователя (username) базы и права на доступ к объектам внутри нее. Имеется возможность отобразить нескольких login id на одного пользователя базы данных, а также объединять пользователей в группы для удобства администрирования и назначения сходных привилегий. По отношению к объектам базы данных пользователю могут быть назначены права на выполнение различных операций над ними: чтение, добавление, удаление, изменение, декларативная ссылочная целостность (DRI), выполнение хранимых процедур, а также права на доступ к отдельным полям. Наконец, можно вообще запретить пользователю непосредственный доступ к данным, оставив за ним лишь права на выполнение хранимых процедур, в которых будет прописан весь сценарий его доступа к базе.

DB2 для OS/390 как корпоративный сервер.

DB2 для мэйнфреймов появилась в эпоху вычислительных центров и с самого своего появления была ориентирована на поддержку очень крупных централизованных систем, для которых главными требованиями являлись производительность и очень высокая надежность.

DB2 предназначалась для взаимодействия с приложениями, работающими под MVS-TSO, транзакционными продуктами CICS, IMS, и поддержки пакетной обработки больших объемов данных. Последующие версии DB2 стали поддерживать архитектуру клиент-сервер.

Более высокая надежность платформы OS/390 по сравнению с вычислительными системами других типов вместе с развитием и удешевлением технологий хранения данных и высокопроизводительных коммуникаций определяет использование DB2 для OS/390 как корпоративного сервера баз данных и центра массивной обработки данных.

Для DB2/390 основными тенденциями развития являются, с одной стороны, стремление к наращиванию производительности, что связано с тенденцией физического роста корпоративных баз данных, а с другой стороны, укрепление интеграции с прочими программными средствами на различных платформах.

DB2 для MVS версии 3, появившаяся в 1992 году, обладала серьезными улучшениями в области производительности, на основе распараллеливания операций ввода/вывода и работы с независимыми разделами дисковых устройств, использования возможностей аппаратного обеспечения и операционной системы, например методов компрессии данных и аппаратной поддержки сортировки.

В DB2 для MVS версии 4 важные добавления были сделаны в поддержку архитектуры клиент-сервер, использования DB2 в масштабируемой архитектуре Parallel Sysplex, возможности распараллеленного исполнения запросов. Появились также хранимые процедуры как важное средство снижения сетевого трафика и перенесения бизнес-логики приложений на сервер баз данных. Также увеличились возможности DB2 по поддержке клиентов до 25 тысяч на один сервер, а с учетом возможности параллельной работы в группе до 32 узлов DB2 в Parallel Sysplex - до 800 тысяч клиентов.

Для архитектуры клиент-сервер наиболее важные улучшения связаны с поддержкой клиентов в сетях TCP/IP, хранения данных в ASCII-форматах, более развитых механизмов хранимых процедур, стандартизацией DB2 SQL и появлением продукта DB2 WWW Connection для доступа к данным из Internet.

DB2 как сервер поддержки OLTP.

На сегодняшний момент большинство реляционных баз данных занято хранением операционных данных, полученных от OLTP (OnLine Transaction Processing) приложений. Такие приложения предназначены для поддержки текущей деловой активности финансовых, административных и промышленных организаций, где данные, в основном, числовые и символьные.

OLTP-приложения оперируют с критически-важными данными, которые требуют защиты от несанкционированного доступа, от нарушений целостности, от аппаратных и программных сбоев. Типичной является ситуация, когда система должна поддерживать быстрый доступ к данным большого числа пользователей, выполняющих относительно несложные запросы на поиск и обновление данных. Критическим показателем для OLTP является время ожидания выполнения типичных запросов, которое не должно превышать нескольких секунд.

В условиях постоянного роста объема хранимых данных, необходимым требованием к DB2 становится возможность масштабировать систему при увеличении объемов данных, при увеличении потока транзакций и количества пользователей, в первую очередь, путем наращивания аппаратных ресурсов, при сохранении времени отклика системы в допустимых пределах.

До появления реляционных СУБД задачи поддержки OLTP решались с использованием дополнительного программного обеспечения - мониторов транзакций, например CICS. Однако практика внедрения архитектуры клиент-сервер без применения промежуточного монитора транзакций потребовала универсализации сервера баз данных и оснащения его некоторыми свойствами мониторов транзакций для внешнего взаимодействия и повышения производительности.

Наглядными примерами тенденции преобразования многих СУБД и, в частности, DB2 в легкие мониторы транзакций могут служить появившиеся у СУБД функции поддержки хранимых процедур и компонентов для координации изменений в распределенной базе данных.

Фиксация.

Исторически первым появился метод синхронного внесения изменений в несколько БД, называемый двухфазной фиксацией (2PC - two-phase commit). Этот механизм реализован сейчас практически у всех производителей СУБД.

Метод двухфазной фиксации состоит в том, что при завершении транзакции серверы БД, участвующие в ней, получают команду "приготовиться к фиксации транзакции". После получении подтверждений от всех серверов транзакция фиксируется на каждом из них. Все ресурсы, используемые в транзакции, остаются блокированными до тех пор, пока все компоненты транзакции могут быть атомарно завершены успешно, либо все отменены. Таким образом, в любой момент времени обеспечивается целостность данных в распределенной системе. Платой за это является требование доступности всех участвующих серверов и линий связи во время проведения транзакции и невозможность работы приложений-клиентов при недоступности, например, удаленного сервера. Кроме того, требуется высокое быстродействие линий связи для обеспечения приемлемого времени реакции у приложения-клиента.

В распределенной системе идеальным являлось бы состояние, когда каждая программа-клиент обращается только к тем серверам, которые находятся в пределах ее локальной сети, а передача данных и обеспечение целостности осуществляется системными средствами и не требуют специальных действий со стороны прикладной программы. Такое распределение функций возможно и реализуется на практике с помощью механизма асинхронного тиражирования транзакций.

Асинхронная репликация не делает линии связи более надежными или скоростными. Она перекладывает передачу данных, обеспечение их целостности и ожидание при передаче данных с прикладной программы и пользователя на системный уровень.

Асинхронная репликация, в отличие от 2РС, не обеспечивает полной синхронности информации на всех серверах в любой момент времени. Синхронизация происходит через некоторый, обычно небольшой, интервал времени, величина которого определяется быстродействием соответствующего канала связи. Для большинства задач кратковременное наличие устаревших данных в удаленных узлах вполне допустимо. Вместе с тем асинхронная репликация транзакций принципиально обеспечивает целостность данных, так как объектом обмена данными здесь является логическая единица работы - транзакция, а не просто данные из измененных таблиц.

ФОЛИО

позволяет вести: бухгалтерский учет любого числа предприятий на одном компьютере с возможностью получения сводного бланка нескольких предприятий; подробный финансовый анализ деятельности организаций, по которым ведется бухгалтерия; учет движения денежных средств в динамике; финансовый баланс для руководителя и отчет о прибыли и убытках по месяцам и годам; различные аналитические показатели; возможность генерации новых форм отчетности.

Продуманная структура программы

Функциональные новшества.

В Oracle 7.3 появилась возможность читать и писать поля таблиц типа Long по частям (на уровне Oracle Call Interface), что безусловно полезно, ибо размер таких полей может доходить до 2 Гбайт. Расширился набор типов представлений (views), для которых допускается их непосредственная модификация. Появился ряд новшеств в языке PL/SQL (процедурном расширении SQL), самое заметное из которых - поддержка таблиц, хранимых в памяти сервера. Новые алгоритмы обработки запросов. Выполнение SQL-запроса - особенно имеющего сложную структуру - обычно распадается на несколько взаимосвязанных операций. Само это разбиение, а тем более выбор методов выполнения операций, как правило, допускают множество альтернативных решений. Выбор оптимальной их комбинации - задача оптимизатора, который на основании как характера запроса, так и имеющейся информации о задействованных таблицах и индексах, наличии тех или иных системных ресурсов (в Oracle 7.3 расширен набор видов предоставляемой оптимизатору информации: теперь он может учитывать частотные гистограммы индексируемых полей) строит оценку стоимости разных вариантов решения.

Помимо "джентльменского" набора более или менее универсальных методов существует также целый ряд более узкоспециализированных, т. е. таких, которые очень хорошо работают в некоторых ситуациях, но могут быть совсем неэффективными (или даже неприменимыми) в других. Несмотря на такой недостаток, применение этих методов может дать очень заметный эффект, особенно при выполнении сложных запросов над большими объемами данных, что характерно для систем поддержки принятия решений (DSS) (хранилищ данных). В Oracle 7.3 введен целый ряд таких специализированных алгоритмов.

• "Звездообразные запросы" (star queries). В DSS-системах довольно часто применяются запросы, выполняющие соединение одной большой таблицы (таблицы фактов) с несколькими маленькими (справочными таблицами). При выполнении подобных запросов оказывается эффективным достаточно экзотический алгоритм, выполняющий сначала вычисление декартова произведения справочных таблиц, а затем слияние сортировкой полученного результата с таблицей фактов.

• "Слияние хэшированием". Альтернативный слиянию сортировкой метод выполнения соединений таблиц (еще одна альтернатива - вложенные циклы).

• Применение битовых строк для индексирования. До версии 7.3 Oracle применял для индексирования только B-деревья и хэш-функции (если таблица помещалась в хэш-кластер). В версии 7.3 появилась возможность использования индексов с битовыми строками (bit-map indexes). Их идея очень проста. Если некоторое поле таблицы может принимать ограниченное число значений, то каждому такому значению можно сопоставить битовую строку (количество бит равно количеству записей в таблице), в которой единицы находятся в позициях, соответствующих тем записям, которые имеют данное значение в индексируемом поле. Ясно, что такой индекс позволяет очень быстро находить нужные записи по значениям проиндексированного поля (и любым их логическим комбинациям), а также выполнять операции агрегирования опять-таки по этому полю. Метод эффективен лишь для полей с небольшим количеством допустимых значений, неэффективны операции сравнения с предшествованием (больше/меньше), неэффективны операции вставки, удаления и модификации записей. В действительности "в чистом виде" битовые строки не применяются: они размещаются в листьях B-дерева, что позволяет смягчить указанные недостатки, но очевидно, что в целом они носят принципиальный характер, а потому не устранимы полностью. Oracle позволяет применять bit-map индексирование в сочетании с другими методами индексирования на одной и той же таблице.

До версии Oracle 7.3 основным средством администратора являлся Server Manager - программный продукт с графическим интерфейсом, но ориентированный на управление одной БД (в случае нескольких БД приходилось использовать несколько сессий), не имевший удобных средств графического мониторинга системы и не позволявший непосредственно управлять удаленными заданиями, требовавшими привлечения системных команд и ресурсов, не находящихся под контролем СУБД Oracle. Пробел заполнялся достаточно многочисленными программными продуктами третьих фирм, специализирующихся именно на средствах администрирования. Однако обеспечение единообразного администрирования распределенных систем стало настолько актуальной задачей, что стимулировала развитие новой стратегии корпорации в области средств администрирования сервера БД.



В комплекте с сервером версии 7.3 (в вариантах Workgroup и Enterprise) поставляется Oracle Enterprise Manager. В состав этого программного продукта входит набор утилит управления, интегрированных в единую консоль администратора. Через специальный связной процесс - Communication Deamon - эта консоль может взаимодействовать с интеллектуальными агентами - специальными процессами, функционирующими на компьютерах-серверах, обеспечивающими возможность удаленного управления (впрочем, агент требуется только для выполнения удаленных заданий и контроля за событиями - все основные административные функции реализуются через непосредственную связь консоли с сервером БД). Все управляемые компоненты - БД, серверы (узлы), процессы - отображаются на консоли в навигаторе объектов, позволяющем быстро находить требуемый объект и детализировать представление его структуры до нужного уровня. Непосредственно административные функции выполняются с помощью явного или неявного вызова соответствующих утилит. Для выполнения некоторых действий (перенос пользователя из одной БД в другую, присвоение новой роли пользователю и др.) достаточно "буксировки" мышкой.

Принципиально новой особенностью Enterprise Manager по сравнению с более ранними аналогичными продуктами Oracle является возможность определения и управления выполнением удаленных заданий, реализация которых выходит за рамки возможностей самой СУБД (сбросы, команды ОС и т. п.), а также возможность заставить систему саму извещать администратора о возникших (или даже предполагаемых) проблемах с помощью механизма событий.

Задания могут выполняться по заданному расписанию, причем непосредственный контроль за этим осуществляется локально интеллектуальным агентом, так что в принципе постоянная поддержка связи консоли с сервером не требуется (хотя для того, чтобы изменить задание или время его выполнения, необходимо, чтобы "агент вышел на связь"). Помимо использования набора стандартных типов заданий и их комбинаций администратор может определять принципиально новые, исользуя системно-независимый язык TCL (Task Control Language). Фактически и "стандартные" типы заданий строятся с применением "шаблонов" на этом языке, тексты которых можно использовать в качестве образцов. Интерпретация TCL в конкретной ОС того или иного сервера осуществляется соответствующим интеллектуальным агентом, что делает управление СУБД почти не зависящим от платформы сервера (а таких платформ Oracle поддерживает более 80).



Набор возможных регистрируемых событий варьирует от самых простых типа запуска и останова сервера БД до достаточно "тонких" типа превышения частоты обращений к диску заданного администратором порога. События регистрируются интеллектуальными агентами и передаются на консоль администратора (точнее, на те из консолей, которые "интересуются" данным событием), а если потребуется, сообщение о событии может быть послано администратору по электронной почте или на пейджер.

Еще одной важной особенностью Oracle Enterprise Manager является то, что он имеет открытые интерфейсы на всех своих уровнях, что открывает возможность наращивания его функциональности за счет добавления новых административных утилит, управляющих процессов и пр. Эта возможность прежде всего ориентирована на фирмы, являющиеся поставщиками средств администрирования, но ею могут воспользоваться и сами пользователи СУБД.

Отдельного упоминания заслуживают поставляемые Oracle утилиты, входящие в Performance Package. В него входят: утилита мониторинга системы (несколько десятков стандартных динамических диаграмм плюс возможность определять свои собственные); утилита, показывающая в наглядной форме физическое расположение объектов БД в файлах данных и позволяющая выполнять оптимизирующие операции (дефрагментацию); утилита, показывающая информацию о сессиях, потребляющих наибольшее количество ресурсов (есть возможность сортировки сессий по различным параметрам, для любой из выбранных сессий можно легко "спуститься" по лестнице детализации информации о ней вплоть до используемых курсоров и планов выполнения соответствующих им запросов). Наконец, есть еще две утилиты, стоящие несколько особняком. Это Oracle Trace - управляемая событиями трассировка - и Oracle Expert - экспертная система, проводящя анализ структуры, параметров и функционирования СУБД и генерирующая рекомендации (а также готовые административные скрипты) для ее оптимизирующей настройки.

IBM Intelligent Miner

представляет собой интегрированное средство для сложного анализа данных, хранящихся в реляционных базах данных и файлах. Он позволяет добывать из баз данных ранее неизвестную и содержательную информацию, предоставлять ее для анализа и принятия решений.

Набор API для приложений-клиентов позволяет разработчикам создавать свои собственные приложения, использующие алгоритмы Intel-ligent Miner. Для конечных пользователей Intelligent Miner имеет функцию подготовки данных к поиску и представления найденной информации в графическом виде. Серверные компоненты Intelligent Miner функционируют в настоящее время под AIX, OS/390, OS/400.

По сравнению с многочисленными средствами создания отчетов и запросов для персональных компьютеров и рабочих станций, аналогичных средств для хост-систем не так много. В своем составе QMF (Query Management Facility для DB2/390) имеет средство формирования запросов, редактор таблиц, средство составления отчетов и обеспечивает интерфейсы для поддержки приложений. QMF поддерживает несколько методов формирования интерактивных запросов. Результаты запроса могут быть выведены на экран в самых разных форматах, включая табличный, матричный, свободный и графический. QMF является достаточно мощным продуктом, даже с точки зрения специалистов в области обработки данных. Последние версии QMF поддерживают работу в среде рабочих станций, а также содержат ряд усовершенствований для среды мэйнфреймов.

Клиентский компонент QMF для работы в среде Windows, который известен под названием Shuttle, дает пользователям возможность выполнять запросы QMF к центральному хост-компьютеру и выводить результат на экран рабочей станции для встраивания в другие программные продукты для рабочих станций, например в электронные таблицы Lotus 1-2-3 или Microsoft Excel.

Стремительное развитие Internet и рост популярности WWW, наблюдаемые в настоящее время, открывают новые возможности использования баз данных.

С одной стороны, многое обещает организация доступа огромного числа пользователей Internet к коммерческим OLTP-системам. Распространение intranet как технологии для корпораций делает эту задачу еще более актуальной.

С другой стороны, перспективным является построение новых Web-серверов с использованием мультимедиа. Применение баз данных позволяет создавать информационные узлы, сочетающие возможности эффективного поиска, обеспечиваемого реляционными базами данных с наглядным представлением информации и удобным к ней доступом, предоставляемыми Internet. При этом требуется не только статическое хранение Web-страниц, но и динамическая их генерация с использованием реляционных данных.

Использование в Internet потребовало создания определенных дополнений для DB2, таких как поддержка JDBС, приложений, хранимых процедур и UDF, написанных на Java, и дополнительных программных средств для взаимодействия с серверами Internet, такими как DB2 WWW Connection и являющимся его развитием Net Data.

Идентификатор клиента

является первичным (уникальным) ключом для таблицы. Альтернативным ключом является поле

является внешним колючем для этой таблицы. По внешнему ключу

можно однозначно определить поставщика/покупателя, и все его реквизиты, для данного счета. Дочерней таблицей для

Идентификатор налога

является ее первичным ключом. В этой таблице хранится информация, как по НДС, так и по Акцизному налогу.

Основной таблицей в базе данных является таблица

ИНФИН-Бухгалтерия

и привычный бухгалтеру дизайн позволяет: полная автоматизация учета; до пяти уровней аналитического учета; минимальные изменения в настройке программы под специфику предприятия; бухучет для нескольких предприятий на одном рабочем месте; возможность настройки на любое изменение законодательства; возможность ведения двойной бухгалтерии; возможность работы с любыми валютами.

ИНФО-Бухгалтер

в любой момент выдает баланс со всеми приложениями, оборотная ведомость, главная книга, ведомости аналитического учета по счетам, журналы ордера и ведомости к ним, шахматка, разнообразные ведомости и справки, анализ финансовой деятельности с построением графиков и диаграмм.

Программа

ИНН

. По любому и этих ключей можно однозначно определить клиента. Второй справочной таблицей является таблица налогов

Известность фирм-разработчиков.

Расчет рейтинговой известности фирм давно известен и неоднократно публиковался. И хотя его методика не совсем совершенна, только ее постоянство и неизменность позволяют корректно сравнивать показатели, полученные в разное время.

Основой расчета рейтинга известности и других сравнительных показателей являются ответы банков на вопросы анкеты об используемых программных продуктах, планах по модернизации АБС и мнения отдельных банкиров о состоянии и развитии рынка банковских программных технологий.

 (по материалам третьего форума разработчиков)

Разработ­чики АБС		Исполь­зуют		Извест­ность		Лучшая		Пер­спек­тивная		Хотели бы узнать		Хотят купить		Рейтинг Извест­ности
0		1		2		3		4		5		6		7
R-Style Soft. Lab.		37		141		37		22		19		14		380
Диасофт		22		153		31		13		11		12		320
ФОРС		6		58		21		19		10		5		170
ПрограмБанк		13		69		4		4		2		2		117
ЦФТ		10		37		9		9		5		7		112
Кворум		13		37		6		3		1		5		92
Инверсия		9		38		3		2		0		1		68
Асофт		4		19		2		0		0		0		31
МИМ-Технология		6		3		3		1		1		1		26
Midas-Kapiti		3		7		3		1		4		0		25
CSBI EE		2		9		1		1		2		1		21
Temenos Systems		0		1		1		3		3		0		12
Мебиус		4		1		0		0		0		0		9
Канопус		2		2		1		0		0		0		8
Киевский ОДБ		4		0		0		0		0		0		8
БИС		1		4		0		0		0		0		6
Сибирский Банк		0		1		1		0		0		1		5
UniSAB		1		1		1		0		0		0		5

Экономичная.

Подобная стратегия подразумевает самое дешевое решение периодически возникающих проблем. Это наилучший способ на начальном периоде развития банка, поскольку совмещает и бизнес требования, и экономические требования. Если требования банка хотя бы как-то формализованы, эта стратегия может оказаться действенной в течение нескольких лет.

Однако примерно каждые 2 – 3 года накапливаются несовместимые между собой решения, требующие почти полного технологического перевооружения. Подавляющее большинство малых российских банков и некоторое число средних и крупных идут именно по этому пути, эффективному на короткое время, но проигрышному в перспективном плане.

Для банков с экономичной автоматизацией переход на новый план счетов может стать как раз той точкой, когда можно относительно легко перейти к партнерскому способу автоматизации либо со штатным поставщиком программных технологий, либо с другой фирмой, имеющей более высокую надежность в качестве разработчика комплексных АБС.

Клиенты

является справочником, в котором хранится вся информация по клиентам фирмы.

Корпоративно-субъективная.

Цель такой стратегии состоит в реализации любых требований всех (или почти всех) банковских пользователей. Финансирование стратегии ведется в зависимости от возможностей банка и искусства руководителя управления (департамента, отдела) автоматизации, роль которого весьма велика. Стратегия характерна главным образом для малых банков, а для средних и крупных она оказывается крайне опасной. Банкам не всегда удается удержаться в рамках подобной стратегии, особенно при неравномерном развитии и при смене приоритетов в банковском бизнесе. Поскольку требования по переходу на новую систему учета в конце 1997 г. были «самыми главными», то для небольших банков с подобной автоматизацией приемлемыми были решения по обновлению версии или по покупке наиболее дешевых из «двадцатиразрядных АБС».

Литература

1.      С.Орлов. Windows NT 5.0: что на горизонте?.LAN Спец. выпуск к #5.1997

2.      К.Пьянзин. Сетевые ОС в гетерогенной среде. LAN Magazine/ русское издание #7/96

3.      Ф.Зубанов. Выбор «профи». М: Издательский отдел «Русская Редакция». 1996

4.      К.Стинсон. Эффективная работа в Windows 95. С-П: ПИТЕР. 1997

5.      С.Дунаев. UNIX SYSTEM V. Release 4.2. M: Диалог-МИФИ.1995

6.      К.Дейта. Введение в системы баз данных. М:Наука.1980

7.      Дж.Ульман. Основы систем баз данных.М:Финансы и статистика.1983

8.      А.Шуленин. Microsoft SQL Server.СУБД #1/97

9.      И.Игнатович. Семейство реляционных баз данных IBM DB2. СУБД #2/97

10.  О.Твердова. СУБД Progress. СУБД #2/97

11.  С.Бобровски. Oracle7 и вычисления клиент/сервер. М: ЛОРИ. 1996

12.  В.Шнитман. Серверы баз данных: проблемы оценки конфигурации системы. СУБД #5-6/96

13.  А.Тандоев. Sybase SQL Anywhere Pofessional. СУБД #1/97

14.  А.Тандоев. Архитектура Sybase System 11. СУБД #2/96

15.  М.Грабер. Введение в SQL. М: ЛОРИ. 1994

16.  Р.Ахаян, А.Горев, С.Макашарипов. Эффективная работа с СУБД. С-П: ПИТЕР. 1997

17.  К.Маркелов. «Классические» стратегии авоматизации в период нестабильность рынка АБС. Банк и Технологии #3/97

18.  К.Маркелов. Опросы Форума как отражение на рынке АБС. Банк и Технологии #4/97

19.  А.Сень, Ю.Юшков. Телекоммуникации в банковских системах. Банковские технологии #6/96

20.  Дж.Матчо,  Д.Фолкнер. Delphi. М: БИНОМ. 1995

21.  Т.Сван. Секреты 32-разрядного програмирования в Delphi. К: Диалектика. 1997

Любой тип данных.

В сущности, речь идет о расширении стандартного набора типов данных, характерного для РСУБД, а в перспективе о переходе к объектно-реляционной модели СУБД. В свою очередь, эта задача может быть разделена на две:

- поддержка поставщиками СУБД дополнительных "базовых" типов данных;

-     возможность расширять набор типов данных за счет модулей третьих производителей или самими пользователями.

Oracle развивает свой сервер в обоих направлениях. В версии 7.3 уже поддерживается несколько новых типов данных: неструктурированные тексты, пространственные данные, видеоданные. Собственно говоря, хранить такие данные в БД и осуществлять к ним доступ можно было и раньше: новизна в том, что если раньше этот доступ осуществлялся через самостоятельно работающие серверные процессы, и для работы с ними требовалось использование специального интерфейса на уровне приложений, то теперь данная функциональность интегрирована в "базовый" сервер.

Опция для работы с пространственными данными (Spatial Data Option) фактически вводит тип данных "пространственная точка" и операции над ним в СУБД, позволяя хранить соответствующие данные в таблицах оптиальным образом и на порядок (а порой и на два) ускорять выполнение запросов.

Что касается видеоданных, то соответствующая им опция - Video Option - единственная, "живущая самостоятельной жизнью" по отношению к серверу РСУБД (но не к БД). Более того, рекомендуется конфигурация, в которой Video Server запускается на отдельном компьютере от сервера БД. Связано это с тем, что воспроизведение видеофрагментов в реальном времени (особенно по нескольким каналам) - что как раз и обеспечивает Video Server - трудно совместимо на современных массово производимых компьютерах с функционированием сервера СУБД из-за чисто аппаратных ограничений. Тем не менее приложение, работающее с Video Server, может осуществлять поиск видеофрагментов по описательным атрибутам и воспроизведение этих фрагментов - как единую интегрированную операцию.

Относительно Web Option, пожалуй, не совсем правильно говорить о функциональных расширениях сервера, поскольку, в сущности, главная задача опции - обеспечение интерфейса с Web Application Server и соответственно через него с пользователями Intranet/Internet.

Oracle OLAP Option едва ли можно было рассматривать как интегрированную компоненту сервера Oracle (продукты OLAP работают с собственным - многомерным - представлением данных, хранимым отдельно) до недавнего времени, когда с помощью Access Manager появилась возможность устанавливать динамическую связь многомерного куба OLAP с реляционными данными, стирая тем самым грань между MOLAP и ROLAP (для аналитика, работающего с приложениями OLAP, стало совершенно незаметно, работает ли он с предварительно сформированным многомерным кубом или с динамическим многомерным представлением реляционных данных).

Логическая Организация Сетевых Ресурсов.

В NetWare 4.1 имеется прекрасное средство организации сетевой инфраструктуры - служба каталогов NetWare (NDS). Она позволяет строить иерархию сетевых ресурсов на глобальном уровне. При этом пользователю для доступа к любому ресурсу довольно один раз зарегистрироваться в сети. Недостатком NDS является недостаточное количество прикладных программ для этой отличной службы.

Что касается реализации NDS на других платформах, то уже сейчас SCO UnixWare (которая раньше принадлежала Novell) поддерживает NDS. Кроме того, фирма Novell заключила соглашение с Hewlett-Packard и SCO о переносе NDS в среду Unix этих фирм.

В Windows NT Server 3.51 и 4.0 сеть строится на основе доменов, что даже по признанию Microsoft менее привлекательно для корпоративных клиентов, чем служба каталогов. В Windows NT 5.0 Microsoft ввела новую службу каталогов NT Directory Service или, как ее еще называют – Active Directory. Она обеспечивает глобальное управление каталогами в сетевой среде масштаба предприятия и сравнима по своим функциям со службой Novell Directory Services (NDS).

Для Unix использование сетевой информационной службы NIS, разработанной фирмой Sun, дело обычное. Эта служба позволяет организовывать сетевые ресурсы на основе доменов, однако, в отличие от Windows NT, она не помогает устанавливать между доменами доверительные отношения. Управление NIS довольно сложная задача: редактировать многочисленные текстовые файлы приходится "врукопашную".

В настоящее время некоторые производители Unix разрабатывают свои службы каталогов, обычно на основе стандарта X.500. Однако представляется гораздо более перспективным для них использование службы каталогов либо фирмы Novell, либо Microsoft.

Если говорить откровенно, самым слабым местом построения корпоративной гетерогенной сети является разобщенность сетевых ресурсов и невозможность применения единой службы (каталогов или доменов), начиная от ПК и кончая мэйнфреймами и суперкомпьютерами.

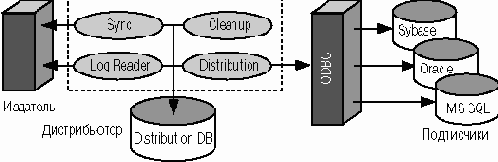

Механизма тиражирования

в любой серьезной системе управления базами данных обуславливается необходимостью приближения данных к местам их непосредственного потребления, что является особенно важным фактором при построении витрин данных в системах принятия решений, разгрузки приложений от избыточных функций чтения/поиска при создании отчетов и т. д. Создание распределенных приложений с использованием средств тиражирования положительно сказывается на относительной автономии сайтов, повышении масштабируемости и производительности. Традиционно в построении распределенных систем данных существуют два основных подхода. Один из них основан на плотной целостности данных (loose consistency). Протокол двухфазной фиксации гарантирует идентичность данных в любой момент времени на всех узлах сети, однако необходимо иметь в виду, что этот подход требует наличия высокоскоростных каналов передачи данных и постоянной доступности каждого узла. Другой подход, основанный на слабой целостности (loose consistency), допускает, вообще говоря, некоторый временной интервал между внесением изменений в оригинал и их отражением в образе. Приложения, основанные на принципе слабой целостности, являются значительно менее чувствительными к доступности узлов, а также пропускной способности и надежности каналов передачи данных. Тиражирование в MS SQL Server построено на использовании именно второго подхода.

На дистрибьюторе существуют еще два вида процесса: распространение и очистка. Задача распространения создается для каждой пары "тиражируемая база/подписавшаяся база", а задача очистки - для пары "издатель/подписчик". Распространение (distribution task) применяет прочитанные из базы данных распространения sql-команды к базе данных подписчика. Процесс очистки (cleanup task) уничтожает все выполненные работы (т. е. транзакции) из базы данных распространения через некоторый настраиваемый интервал после того, как они были доведены до подписчика. Несмотря на то что организация всего процесса тиражирования может быть записана в кодах при помощи вызовов специальных хранимых процедур, эта черта используется на практике крайне редко и главным образом в целях отладки. В обычных ситуациях настройка и управление тиражированием осуществляются из графической среды SQL Enterprise Manager и планировщика задач SQL Executive.

Соединение дистрибьютора с издателем происходит на основе DB-Library, а с подписчиком - через ODBC. Таким образом, в качестве подписчиков MS SQL Server может выступать широкий спектр ODBC-достижимых ресурсов, к которым, например, относятся другой Access, Sybase, Oracle, DB2 и т. д. Тиражирование в MS SQL Server основано на интегрированном режиме безопасности (см. Безопасность), следовательно, между дистрибьютором и подписчиком должны быть установлены доверительные соединения (trusted connections) с использованием поименованных каналов (named pipes) или мультипротокола. Если серверы находятся в разных доменах, между доменами должны быть установлены двусторонние доверительные отношения. В случае небольших объемов тиражируемых данных издатель часто совмещает с дистрибьютором на одном MS SQL Server.

 MS SQL Server обладает обширными возможностями настройки процесса тиражирования. Отметим, что для каждой статьи имеется возможность назначить к тиражированию только необходимые типы транзакций. В зависимости от административного акцента MS SQL Server позволяет организовать подписку на стороне издателя либо на стороне подписчика. Первый вид подписки (push subscription) используется при централизованном распространении, когда подписки создаются "выталкиванием" статей на те или иные серверы-подписчики, которые могут не иметь своих администраторов. Второй вид (pull subscription) предполагает известную автономию сервера-подписчика, администратор которого определяет, какие публикации ему принимать. По умолчанию все публикации создаются со статусом безопасности "неограничено", они видны и на них могут подписаться любые зарегистрированные серверы подписки. Ограниченная публикация может быть выписана только теми серверами, которые имеют на это соответствующие права.

Многопользовательский Интерфейс.

Преимуществом Unix является поддержка многопользовательского интерфейса, которая отсутствует у NetWare и Windows NT.

К одной Unix-машине, даже на базе ПК, можно подключать десятки алфавитно-цифровых терминалов. Если же терминалов требуется слишком много, то приобретают мэйнфрейм (причем сегодня, а не во времена царя Гороха). Мэйнфреймов же IBM продает на сумму, которая для любого производителя ПК является пределом мечтаний, но у нас про это говорить как-то не принято. Хороший мэйнфрейм без труда потянет работу нескольких сотен, а то и тысяч терминалов.

Несколько по-другому обстоят дела с сетевым графическим интерфейсом. В мире открытых систем стандартом на сетевую поддержку графического интерфейса является X Window System. В этой системе компьютер, на котором выполняется задание, называется X-клиентом. Устройство (в его качестве может выступать и компьютер, и X-терминал), с клавиатуры и мыши которого осуществляется ввод информации и на дисплей которого производится вывод графического изображения, называется X-сервером. При этом X-клиент и X-сервер могут выполняться как на одном и том же компьютере, так и на различных, порой несовместимых машинах.

Хотя X (сокращенное обозначение X Window System) разрабатывался независимой от конкретной ОС, его реализации могут довольно сильно отличаться в различных операционных системах. X прекрасно адаптирован для Unix, причем имеется множество расширений, значительно увеличивающих возможности стандартной поставки.

Как известно, Microsoft при разработке Windows NT не стала делать графический интерфейс сетевым. Не поставляет она и продукты, реализующие X Window System в этой ОС. Тем не менее, ряд независимых компаний предлагает такие программы.

Для NetWare 4.1 поддержка X вообще отсутствует (кроме простой программы X-console).

MS Distributed Transaction Coordinator (DTC).

Создание распределенных приложений приводит к тому, что транзакции также приобретают распределенный характер. Структуризация приложения в виде многих самостоятельных компонентов способна существенно повысить масштабируемость и повторную используемость, а также упростить его разработку. Однако при этом необходимо иметь в виду, что сбой в работе одного из компонентов (например, в результате выхода из строя компьютера, на котором она была запущена) не должен сказываться на целостности функционирования всего приложения в целом, т. е. компонент может временно выключиться из согласованной работы приложения, но связанные с ней сообщения должны быть обработаны корректно. Участниками распределенной транзакции являются приложение, менеджеры транзакций, менеджеры ресурсов и сами ресурсы, затрагиваемые транзакцией. В этой цепочке MS DTC выполняет роль менеджера транзакций.

MS DTC содержит компоненты клиентской и серверной настройки. Установка клиентского компонента требуется только в том случае, если данный клиент будет сам инициировать распределенные транзакции, а не использовать транзакции, начатые на серверной стороне. MS DTC достаточно легок и удобен в настройке и управлении.

OLE Transaction выгодно отличается от некоторых других распространенных стандартов тем, что построен на основе объектной модели и поддерживает приложения, работающие одновременно со многими потоками. OLE Transaction обладает улучшенными характеристиками по сравнению с ранее разработанными стандартами, лишенными, например, возможности восстановления (recovery), инициированного менеджером ресурсов. Тем не менее при помощи процесса XA Mapper MS DTC, выполняющего роль переводчика между XA и OLE Transaction, обеспечивается определенное взаимодействие с продуктами, совместимыми со стандартом X/Open DTP XA.

MS DTC может участвовать в транзакциях, координируемых мониторами транзакций Encina, TopEnd и Tuxedo, для которых он выглядит как некоторый менеджер ресурсов. Стандарт OLE Transaction содержит возможности расширения для работы с широким спектром транзакционно-защищенных ресурсов, к которым могут быть отнесены документы, образы, очереди сообщений и другие виды плохо структурированной информации.

MS SQL Server использует следующие

Надежность хранения информации.

В критических для бизнеса приложениях, когда сервер СУБД должен быть постоянно доступен для клиентов, большинство профилактических работ по поддержке базы данных приходится выполнять фактически в режиме on-line. MS SQL Server обладает возможностями динамического резервного копирования данных. В случае сбоя оборудования, отключения питания и т. д. механизм автоматического восстановления MS SQL Server восстанавливает все базы данных до их последнего целостного состояния без вмешательства администратора. Все завершенные, но не отраженные в базе транзакции из журнала транзакций применяются к базе данных (это фактически то, что происходит при событии chekpoint), а незавершенные транзакции, т. е. те, которые были активными на момент сбоя , вычищаются из журнала.

MS SQL Server 6.5 предусматривает возможность зеркалирования устройств, переключения на зеркальные устройства в качестве основных, выключения зеркалирования и уничтожения зеркального устройства также "на лету", т. е. без остановки штатной работы сервера по обслуживанию пользовательских запросов. Зеркалирование и дуплексирование устройств для работы с MS SQL Server может быть также выполнено средствами Windows NT, а также на аппаратном уровне (поддержка различных RAID-систем и т. д.). Появление следующей версии MS SQL Server должно обеспечить работу серверов в кластере как единого виртуального сервера.

Наличие развитого

Научная.

Данный вариант стратегии включает глубокую формализацию бизнес требований банка и проведение тендера между поставщиками (производителями) технологических решений. Как уже отмечалось, к организации тендера целесообразно привлечение профессиональных консалтинговых фирм. Вариант тендера наиболее подходит в период организационной стабилизации банка, позволявший учесть его специфику, а также оценить имеющиеся на рынке предложения не только по технологическим решениям, но и по вариантам взаимодействия с поставщиком (разработчиком) этих решений в перспективе на 5 – 7 лет.

Этот способ, как и предыдущий, совмещает требования банка, но на более глубоком уровне. Здесь самым важным является этап формализованного описания требований банка.

Проведение тендера на разработку/внедрение АБС приводит к задержке начала работ по автоматизации примерно на 3 – 6 месяцев, подает лучшие результаты в перспективе, поскольку позволяет заранее оценить и сравнить возможные решения по их стоимости, эффективности, срокам реализации и технологии взаимодействия с разработчиком.

Реализация научного способа с очень высокой вероятностью приводит банк к партнерской автоматизации.

Возможен и так называемый «парадоксальный» вариант, при котором банком планомерно ведутся работы по тендеру (выбору стратегического партнера) и одновременно закупается и внедряется упрощенное временное решение для перехода на новую систему учета.

Если попытаться охарактеризовать состояние рынка банковской автоматизации во второй половине 1997 года одной-двумя фразами, то получится примерно так: горизонтальный рынок автоматизированных банковских систем уже пришел в состояние жесткой нестабильности: выигрывает не тот, кто предлагает наилучшее решение, а тот, чью неидеальную систему можно быстро внедрить. Важно, что бы фирмы-разработчики должным образом инвестировали получаемые средства для нормальной работы в нынешнем году, когда финансовая емкость рынка АБС значительно падает. Одновременно с этим вертикальная составляющая этого рынка продолжает динамичное развитие все большему числу банков – необходимы все более сложные программно-технологические решения. И именно вертикальный рынок сложных решений для «технологически продвинутых» банков станет определяющим в 1998 г. и в дальнейшем при приближении российской банковской системы к мировым стандартам.

На текущий момент региональный рынок представлен довольно большим количеством систем ведения бухгалтерского учета: Фолио (АО «Центр экономических компьютерных программ ФОЛИО»), ИНФО-Бухгалтер (ТОО «Информатик»), ИНФИН-бухгалтерия (Аудиторская компания «ИНФИН»), «СуперМенджер» (Фирма «Ланкс»), AUBI (Фирма «О'стрим»), ABACUS (АО «ОМЕГА»), 1С Бухгалтерия и т.д.

Система

Несколько процессов, работающих с сетевыми соединениями.

В предыдущей версии Sybase System 10 сетевым обменом занимался только один процессор в SMP-архитектуре. Это ограничивало масштабируемость сервера на симметричной мультипроцессорной архитектуре, так как было "узким местом" при увеличении числа процессоров. В версии Sybase System 11 сетевым обменом могут заниматься все процессоры.

Номером позиции

также первичным ключом, по которому можно однозначно определить параметры товара. Внешними ключами также являются

Novell

была одной из первых компаний, которые начали создавать ЛВС. Она производила как аппаратные средства, так и программные, однако в последнее время фирма сконцентрировала усилия на программных средствах ЛВС. Операционная система NetWare способна поддерживать рабочие станции, управляемые DOS, OS/2, UNIX, Windows NT и Windows’95, Mac System 7 и другими ОС. Она может надежно работать с большим количеством различных типов сетевых адаптеров и протоколов. Фирма Novell имеет контракты о поддержке NetWare с наиболее крупными и мощными из независимых организаций, таких как Bell Atlantic, DEC, Hewlett-Packard, Intel, Prime, Unisys и Xerox.

Версия ОС NetWare 2.2 может работать на компьютере 80286 (или более поздних моделях), используемом в качестве файлового сервера. Версии NetWare 3.12 и 4.0 ориентированы на 32 разрядные шинные архитектуры и процессоры 80386, 80486 и выше. Существуют версии NetWare, предназначенные для работы под управлением многозадачных, многопользовательских операционных систем OS/2 и UNIX. NetWare 3.12 имеет возможность поддержки до 250 пользователей, а версия 4.0 – до 1000 пользователей. Все версии хорошо совместимы между собой, поэтому в одной и той же компьютерной сети могут находиться файловые серверы с разными версиями ОС NetWare.

Операционная система Advanced NetWare 2.0 была выпущена в 1986 году. Одной из выдающихся особенностей Advanced NetWare 2.0 была способность соединять до четырех различных сетей с одним файловым сервером.

В 1987 году вышла операционная система NetWare SFT, которая отличалась от предыдущей версии повышенной отказоустойчивостью и сохранностью данных.

NetWare 2.15 и NetWare для Macintosh дебютировали в 1988 году. Существенным недостатком этих версий было очень большое время инсталляции - оно включало в себя время тестирования жесткого диска и могло продолжаться день или даже два.

32-разрядная сетевая ОС NetWare 386 была выпущена в сентябре 1989 года. В ней была значительно улучшена система защиты данных, производительность и гибкость.

В NetWare 2. 2 фирма Novell собрала все лучшее из ранних версий NetWare. Все варианты версии 2.2 имеют одинаковые возможности и одинаковый уровень отказоустойчивости. Улучшен процесс инсталляции, имеется поддержка VAP (Value Added Processes) – отдельных программных модулей, стыкуемых с ОС NetWare и позволяющих файловому серверу выполнять некоторые дополнительные функции.

NetWare 3.12 использует преимущества процессоров 80386, 80486 или Pentium. Она предоставляет возможности присоединение к одному серверу до 250 пользователей, объем дисковой памяти до 32 терабайт, размер файла до 4Г, один файл может располагаться на нескольких накопителях, одновременно могут быть открыты до 100 тыс. файлов. NetWare 3.12 имеет улучшенную систему защиты данных. Также новой является концепция NLM (NetWare Laudable Module) загружаемых (выгружаемых) в процессе работы. В сервере могут храниться файлы для рабочих станций с разными операционными системами (DOS, Macintosh, OS/2, UNIX). Недостатком операционной системы NetWare 3.12 является система помощи и подсказок, где самым слабым местом является пользовательский интерфейс. Еще одна особенность этой версии – новый интерфейс транспортного уровня (TLI - Transport Layer Interface), основанный на ODI. Этот интерфейс предоставляет широкий диапазон возможностей для организации связей, включая IPX/SPX, NetBIOS, LU 6.2 (APPC), именованные каналы связи для рабочих станций, управляемых DOS и OS/2, TCP/IP, интерфейс Berkley 4.3 Sockets и UNIX System V Stream/TLI.

NetWare 4.0 полностью совместима с предыдущими версиями, и пользователь может даже не заметить разницы. Наиболее значительной особенностью NetWare 4.0 является система NDS (NetWare Directory Service), представляющая собой иерархически организованную базу данных. Использована также новая система именованных директорий, что позволяет пользователям присоединяться к серверам за одну операцию, при этом доступ возможен к 54 тыс. файловым серверам (раньше эта цифра была равна 8). Новинками версии являются: система кэширования предполагаемого чтения, компрессия данных и компоновка блоков данных, улучшенная система защиты данных и ресурсов.

Операционные системы

Объектно-реляционные свойства DB2.

В настоящее время существует множество приложений, оперирующих с данными, которые имеют гораздо более сложную и чаще изменяемую структуру, чем традиционно используемая в реляционных базах данных. Стремительно растет число мультимедийных приложений. Кроме того, актуальна более гибкая поддержка серверами баз данных бизнес-логики приложений.

DB2 Common Server, появившаяся в 1995 году, уже содержит инфраструктуру для реализации объектно-ориентированных функций, на основании которой построены реляционные расширения DB2 (relational extenders). Расширения позволяют определять структуру, атрибуты и поведение новых типов данных, сохранять эти данные в таблицах DB2 и затем использовать их в SQL-выражениях. В общем случае при создании новых типов данных используется UDT (User Defined Type - определяемые пользователем типы данных) DB2, часто основанные на применении больших объектов DB2, поведение новых типов данных определяется с помощью нескольких UDF (User Defined Function - определяемая пользователем функция). При этом механизмы триггеров (triggers) и ограничений (constrains), предлагаемые DB2, оснащающие базу данных возможностями хранить правила поведения данных, могут использоваться для управления внутренней структурой новых сложных типов данных.

Подобно некоторым другим базам данных, DB2 Common Server позволяет хранить данные в больших бинарных (BLOB) и символьных (CLOB) объектах. Размер объекта может достигать 2 Гбайт.

Поскольку размер таких объектов сильно отличается от традиционных данных, на обработку которых настроены серверы реляционных баз данных, то DB2 содержат ряд функций помогающих обеспечить нормальную производительность: переменные типа локаторов, ссылки, специальные режимы при журналировании. Кроме того, IBM предлагает специализированные программные и аппаратные решения, такие как Digital Library, ориентированные на хранение и высокопроизводительную обработку мультимедийных данных и на взаимодействие с DB2.

Постоянно растущие объемы текущих операционных данных представляют собой значительную ценность для решения разнообразных задач управления, поскольку являются объективным отражением происходящих деловых процессов.

На сегодняшний день задача построения информационных хранилищ представляет весьма сложный комплекс проблем и решений, касающихся пополнения хранилищ информацией, трансформации, хранения, представления и использования информации. Причем важнейшую роль в этом комплексе играют весьма сложные инструментальные средства. Качественное изменение характера данных в информационных хранилищах и изменение характера работ, производимых над базой данных, требуют определенных технологических изменений в ядре самой СУБД, в частности поддержания новых методов хранения и размещения данных и новых методов поиска.

DB2 кроме естественной роли быть источником операционных данных для пополнения хранилищ обеспечивает хранение самих информационных данных и эффективное выполнение сложных запросов, включающих многочисленные соединения таблиц, вычисления и методы группировки данных. В частности, уже сейчас оптимизатор DB2 Common Server поддерживает оптимизацию запросов к базам данных, смоделированным по принципу звезды (Star Schema), широко используемым для OLAP (Online Analytical Processing) приложений и состоящим из большой таблицы фактов и нескольких таблиц размерностей.

Для поддержки очень больших баз данных объемом в сотни гигабайт и даже терабайт семейство DB2 предлагает два решения, основанные на технологиях распараллеливания - DB2/390 в Parallel Sysplex (архитектура Data Sharing) и DB2 Parallel Edition.

Архитектура DataSharing позволяет масштабировать решения путем подключения дополнительных серверов и при увеличении объемов данных, и при увеличении количества и сложности запросов. При выполнении сложных запросов поддерживается техника разделения запроса на отдельные задачи и выполнение этих задач параллельно несколькими серверами DB2, входящими в Sysplex.

DB2 Parallel Edition создана на основе DB2 для RS/6000 и предназначена для поддержки приложений, требующих выполнения сложных запросов к большим массивам данных. DB2 Parallel Edition использует технологию Sharing Nothing, позволяющею почти линейно масштабировать систему до сотен и даже тысяч параллельно работающих узлов.



DB2 Parallel Edition разработана для работы на различной аппаратной архитектуре, на системах POWERparallel SP2, на комплексах HACMP/6000 и группе рабочих станций RISC/6000, связанных локальной сетью.

Данные любой базы данных распределяются между несколькими узлами DB2 Parallel Edition с использованием схемы хеширования. При этом алгоритмы распределения данных обеспечивают сбалансированность работы между узлами, позволяющую избежать перегрузки одних узлов и простоя других, и минимизирование передачи данных между узлам во время исполнения запросов, например.

IBM предлагает набор продуктов для репликации данных между серверами семейства DB2, а также между DB2 и базами данных других производителей. Решение от IBM DataReplication состоит из двух типов компонентов Capture и Apply для всех платформ, где функционирует DB2. Компоненты Capture предназначены для выборки из базы данных источника измененных данных и организации таблиц для промежуточного хранения и обработки реплицируемых данных. Компоненты Apply ответственны за передачу реплицируемых данных между серверами баз данных и добавление их в целевые таблицы.

Сложность построения хранилища данных, охватывающего все источники данных большой корпорации или предприятия, заставляет иногда предпочесть локальные и более дешевые варианты внедрения небольших информационных хранилищ для отдельного подразделения или конкретной предметной области. Продукт IBM Visual Warehouse использует в качестве основы административной базы данных для хранилища DB2 для OS/2 или Windows NT и серверы из семейства DB2 для самого хранилища.

Компоненты собственно Visual Warehouse обеспечивают процесс преобразования данных из баз данных DB2, Oracle, Informix, Sybase, ODBC - источников в информационные данные, и организуют семантически значимые представления (business view) для разнообразных аналитических, статистических и отчетных приложений клиентов. Другой важнейшей функцией, которую выполняют административные компоненты Visual Warehouse, является автоматизация непрерывных процессов создания и управления хранилища.

Продукт

Общие функциональные возможности.

Версия 7.3 сервера Oracle содержит ряд функциональных новшеств, направленных как на расширение возможностей разработчиков приложений, так и на развитие возможностей самой системы по обслуживанию большого числа одновременных пользователей. Обусловлено это целым рядом архитектурных решений, и не в последнюю очередь хорошо выверенным механизмом блокировок. Oracle устроен так, что разработчик приложений может не заботиться об эффектах многопользовательского режима работы. Сервер сам обеспечивает все необходимые блокировки (хотя позволяет выпонять их и "вручную"), причем осуществляет их всегда на минимально возможном уровне: скажем при изменении записи только эта запись и будет заблокирована от изменений другими пользователями (до завершения транзакции). В Oracle необходимость обеспечения блокировок учитывается уже в организации хранения данных, а сам этот механизм является неотъемлемой частью ядра сервера, "переплетаясь" со всеми его внутренними алгоритмами.

 И все-таки, проблема блокировки (моды изоляции чтения) продолжает существовать (пока один пользователь читает данные, другой пользователь может эти данные изменять). Стандарт ANSI SQL-92 описывает требования к реализации нескольких мод изоляции операций чтения от выполняющихся одновременно с ним транзакций. Они варьируются от самой "слабой" моды - "незафиксированного" (часто называемого "грязного") чтения, при котором допускается считывание данных незафиксированных транзакций, до самой "сильной" - "повторяемого" чтения, при котором гарантируется повторяемость результата при повторении операции в рамках транзакции. Беда в том, что само наличие всех этих различных мод изоляции в стандарте SQL отражает отнюдь не потребности пользователей, а различные степени компромисса с возможностями разработчиков СУБД. Пользователей же волнует совсем другое: как избежать тех неприятных эффектов, которые могут быть связаны с использованием всех стандарных мод изоляции, кроме самой "сильной" из них.

Сущность моды изоляции "согласованное чтение", реализуемой сервером Oracle состоит в том, что любая операция чтения в Oracle выдает пользователю данные только тех транзакций, которые были завершены к моменту начала операции. Oracle реализует "согласованное чтение" без использования блокировок вообще. Операция чтения в Oracle никогда не блокируется и никогда не блокирует других. Данный режим работы является среди коммерческих СУБД уникальным. Мода "согласованного чтения" не совпадает ни с одной из мод изоляции, принятых в стандарте SQL-92. Она "сильнее" (и следовательно покрывает) все моды, кроме "повторяемого чтения", но она "слабее" последней. Действительно, при повторе операции в моде "согласованного чтения" можно получить совсем другой результат, ибо изменится момент времени, по которому синхронизуется "срез" данных. Oracle, правда, предоставляет возможность объединять несколько операций чтения в read-only транзакцию, синхронизуя их при этом к одному моменту времени. В версии 7.3 Oracle позволяет в явном виде установить моду изоляции "repeatable read", причем опять без использования блокировок.

Партнерская.

В рамках этой стратегии обычно выбирается стратегический поставщик информационных технологий, и вся работа ведется исключительно (или главным образом) с ним. Возможен вариант, при котором банк и фирма являются взаимными акционерами или учредителями друг друга. Как правило, поставщик является производителем интегрированных программных решений класса АБС. Разновидностью этой стратегии стало использование конкретной промышленной АБС во всех филиалах крупной «банковской империи». В целом это достаточно дорогой способ, но эффективный при следующих условиях:

фирма-партнер профессионально специализируется в области банковских информационных технологий и имеет опыт разработки и внедрения высокотехнологичных отчуждаемых программно-аппаратных решении;

при действительно партнерских отношениях фирма-партнер должна быть тесно интегрирована с банком (желательное условие) и иметь успешный опыт работы с банками такой же «весовой категории» (обязательное условие). Разумеется, что банк и фирма-партнер должны территориально находиться в одном городе.

Фирма может быть как частично интегрирована в структуру банка, так и полностью автономна. Тесная интеграция партнеров подразумевает следование разработчиков принятым в банке технологическим решениям. Автономный вариант подразумевает интеграцию технологий банков, поэтому у каждой фирмы (Диасофт, R-Style Software Lab., ПрограмБанк, ФОРС) может быть несколько банков-партнеров.

Правильный выбор фирмы-партнера дает банку весомую гарантию поступательного развития в течение нескольких лет. Сегодня в банковскую практику вошло партнерство не только на этапе эксплуатации АБС, но и на этапах проектирования и разработки АБС. Примером тому служит новый проект новосибирского Центра Финансовых Технологий.

Если банк не ошибся ранее в выборе партнера, то он находится н наиболее благоприятном положении: именно под его запросы и пожелания и будет разрабатываться (точнее, уже разработана) АБС под новые правила учета.

Поддержка Аппаратных Платформ.

NetWare 4.1 может быть установлена только на компьютерах с процессорами Intel x86. Одно время Novell собиралась перенести эту ОС на PowerPC, но, похоже, она отказалась от своих намерений.

ОС Unix имеется, кажется, на всех мыслимых платформах. Но значит ли это, что если вы работаете в SCO OpenServer, то знаете IBM AIX? Конечно же, нет! Более того, многие программы требуют серьезной переработки в исходных текстах для переноса из одной системы Unix в другую. Каждая версия Unix предназначена обычно лишь для одной аппаратной платформы. Единственным, пожалуй, приятным исключением является ОС Solaris, которая реализована для процессоров SPARC, x86 и PowerPC. Однако найти необходимую программу для Solaris x86 или PowerPC - дело явно неблагодарное (слишком их мало).

Windows NT можно установить на самых различных типах компьютеров, список которых продолжает расти. Сегодня поддерживаются Intel-компьютеры с процессорами 386, 486, Pentium и Pentium Pro, а также три типа RISC-процессоров: PowerPC, MIPS R4000 и DEC Alpha. По количеству поддерживаемых платформ она не намного обошла Solaris. Что касается прикладных программ для "неродных" аппаратных платформ, то здесь ситуация полностью аналогична Solaris - программ адаптированных для Windows NT не Intel платформ практически существует.

Все три системы неплохо подходят в качестве сервера удаленного доступа, но лучше для этого использовать не обычный компьютер, а специализированные серверы типа AccessBuilder фирмы 3Com или LanRover/E фирмы Shiva.

В качестве платформы для сервера групповой обработки информации, сервера электронной почты и факс-сервера могут применяться все три ОС, но обычно такие программы для Unix стоят дороже (кроме SMTP, поставляемой бесплатно), а управлять ими сложнее.

Web-серверы существуют на всех трех ОС. Однако чаще всего в качестве платформы Web-серверов используют Unix, в особенности Solaris. Думается все же, что в России главенствующую роль будет играть Windows NT Server 4.0 со своим Internet Information Server, поскольку это приложение поставляется с самой системой бесплатно, а такого рода доводы обычно сильнее всех остальных. Тем не менее, Internet до сих пор остается вотчиной Unix-серверов. Они поддерживают максимальное количество протоколов и приложений TCP/IP. Поэтому, если планируется серьезное использование Internet, стоит обратить пристальное внимание на Unix.

При подключении локальных сетей к Internet особую и важную роль играют брандмауэры. Практически все они реализованы на основе той или иной версии Unix.

Поддержка Клиентов.

Благодаря тому, что NetWare и Windows NT разрабатывались для обслуживания сетей ПК, они обеспечивают хорошую поддержку основных клиентских операционных систем: MS-DOS, Windows 3.х, Windows 95, Windows NT Workstation, OS/2, Macintosh System 7.5. Поддерживаются в качестве клиентов и некоторые версии Unix, но далеко не все и не всегда гладко. Эталоном здесь может служить SCO UnixWare, имеющая прозрачную интеграцию с NetWare 4.1.

Для сетей на основе Unix до недавнего времени проблема поддержки клиентских ОС стояла более серьезно (если не считать клиентов на основе Unix). Но сейчас почти все Unix имеют те или иные средства интеграции клиентов DOS/Windows. Кроме того, Windows’95 и Windows NT Workstation уже поставляются с приложениями ftp, telnet, ping, Internet Explorer и др. Правда, этот набор слишком невелик, да к тому же возможности некоторых из них, мягко говоря, небольшие.

На рынке, однако, имеется очень много программных продуктов различных фирм, реализующих практически весь спектр услуг Unix (и не только Unix) для операционных систем на ПК. Так, Novell поставляет пакет LAN WorkPlace, в который входят: ftp-клиент и ftp-сервер для DOS и Windows; NFS-клиент; telnet для DOS и Windows; TN3270 для Windows; Web-браузер; сервер и клиент X Window System; и др. При этом все приложения данного пакета прекрасно интегрируются с NetWare.

Windows NT имеет встроенные в систему сетевые возможности, что также позволяет обеспечить связь с различными типами host-компьютеров (благодаря поддержке разнообразных транспортных протоколов) и использованию средств клиент-сервер высокого уровня (включая именованные каналы, вызовы удалённых процедур).

Наименование		NetWare 4.1		Windows NT Server 4.0		Unix
Многозадачность		кооперативная		вытесняющая		вытесняющая
Защита памяти отдельного процесса		нет		Есть		есть
Многопоточность		есть		Есть		есть
Поддержка SMP		есть		Есть		есть
Кластеры		нет		Есть		есть
Избыточная отказоустойчивость		SFT III		Нет		есть для некоторых версий
Сертификация по C2		сеть		Есть		разные варианты для различных версий
Поддержка алфавитно-цифровых терминалов		нет		Нет		есть
Сетевой графический интерфейс		нет		у сторонних фирм		есть
Логическая организация ресурсов		служба каталогов		Домены (AD в NT 5.0)		домены (NIS)
Быстродействие сетевой файловой системы		отличное		Очень хорошее		низкое (NFS)

К сожалению, нет в мире совершенства. Ни одна сетевая операционная система не может удовлетворить всем требованиям, предъявляемым при создании корпоративной гетерогенной сети: каждая из них имеет свои плюсы и свои минусы. В гетерогенной среде, где помимо ПК присутствуют Unix-машины, наиболее разумным подходом будет комбинированное использование сетевых ОС (Unix+Windows NT Server 4.0). Тем не менее в сети, где нет Unix-машин, использование Unix-серверов не имеет большого смысла.

Еще один фактор, несомненно влияющий на выбор операционной системы сервера, это операционная система клиентских машин. На сегодняшний день распространение Windows’95 и Windows NT настолько велико, что практически на всех компьютерах установлена одни из версий. Багатый выбор офисных продуктов, удобный и теперь уже привычный интерфейс пользователя, легкость и гибкость настройки и многое другое несомненно привлекает в этих операционных системах.

Поддержка параллельных систем.

Одно из общепризнанных достоинств сервера Oracle - его высокая степень масштабируемости: как горизонтальной, так и вертикальной. Oracle владеет в настоящий момент абсолютными рекордами производительности как в OLTP-тестах TPC-C (причем этот рекорд держится с апреля 1996 года), так и в DSS-тестах TPC-D (в варианте с объемом данных 300 Гбайт). Наиболее широко распространены симметрично-параллельные (SMP) системы, т. е. такие, где процессоры равноправно используют все остальные системные ресурсы (прежде всего оперативную память и диски), являющиеся общими для них. Количество процессоров в таких системах, предлагаемых на рынке, может доходить до 64. Для SMP-систем часто еще употребляют определение "система с полным разделением ресурсов" (shared-everything system). Следующий тип параллельной архитектуры - кластер: в нем узлы, имеющие свою собственную оперативную память (а возможно и собственные диски), через специальный контроллер имеют доступ к общим дискам ("система с разделяемыми дисками" - shared-disks system). Как правило, каждый из узлов кластера представляет собой SMP-систему, а количество узлов в кластерах, предлагаемых на рынке, доходит до 8. Наконец, третий тип архитектуры - массивно-параллельный (MPP). В ней узлы живут практически независимой жизнью, но между ними каким-то образом реализуется очень быстрая связь. Количество узлов в такой системе вполне может достигать ста и больше. Безусловно система должна в той или иной степени обеспечивать взаимодействие и совместное пользование ресурсами для своих узлов, тем не менее к системам с данной архитектурой часто применяют определение "система без разделения ресурсов" (shared-nothing system).

Сервер Oracle в любой конфигурации поддерживает параллелизм при выполнении потока операций в SMP-архитектуре, для параллельного выполнения отдельных запросов требуется установка Parallel Query Option. Для кластеров и MPP-систем Oracle предлагает архитектуру, позволяющую всем узлам этих систем параллельно осуществлять доступ к одной БД: чтобы добиться этого, достаточно установить Parallel Server Option. Для обеспечения параллелизма в SMP-системах Oracle предлагает возможность использования многопотоковых разделяемых серверных процессов.

Опция Oracle Parallel Server позволяет нескольким узлам системы (фактически всем, функционирующим в данный момент времени) параллельно работать с одной БД, находящейся на общих дисках (в MPP-системе это будут "виртуальные" общие диски, поддерживаемые ОС). Пользовательские сессии взаимодействуют каждая со своим узлом, но при этом фактически работают с одними и теми же данными (помимо возможности использования полной мощности параллельной системы для работы с БД). Можно заметить, что в Oracle8 даже эта операция не обязательна: новая версия сервера позволяет выполнять автоматическое переключение сессий со сбойного узла, так что, например, прерванные запросы попросту продолжают выполняться после небольшой задержки.

Однако нельзя утверждать, что при применении OPS не возникает никаких проблем. По сравнению с SMP-системами возникает одна проблема: синхронизация кэшей в оперативной памяти узлов – каждый узел системы кэширует данные БД в своей оперативной памяти и может держать их там достаточно долгое время без переписывания на диск. Если один из узлов модифицировал некую запись БД, но не переписал ее на диск, то при обращении к той же записи другой узел не имеет права ни пользоваться ее копией в своей памяти (она уже не актуальна), ни даже считать ее с диска. Для разрешения этой проблемы вводятся блокировки параллельного кэша: при модификации данных узел параллельной системы как бы вешает на них свой "замок", так что любой другой узел при обращении к этим данным должен сначала "снять замок", что включает в себя передачу ему актуальных данных. Ясно, что если различные узлы будут часто модифицировать одни и те же данные, то блокировки параллельного кэша могут заметно снизить производительность сервера в целом.

К сожалению, от данной проблемы нельзя полностью избавиться ни с помощью технических ухищрений, ни с помощью альтернативных решений. К счастью, если пользователи, работающие с разными узлами, редко модифицируют одни и те же записи, то и блокировки параллельного кэша возникают редко. Такой режим легко обеспечивается, если на разные узлы сервера "назначаются" пользователи, работающие с разными приложениями, или работающие с данными различных отделов (филиалов) и пр. Приложения, осуществляющие "хаотичные" обращения к большой БД, также имеют слабую тенденцию к порождению блокировок параллельного кэша. Тем не менее, распределение пользователей между узлами сервера должно осуществляться не наобум, а с учетом того, с какими данными и в каком режиме они работают. Как бы то ни было, OPS уже достаточно давно и успешно используется - особенно в инсталляциях, требующих повышенной надежности системы. Нелишне заметить, что и рекорд в тестах TPC-C поставлен с использованием OPS на кластере (Digital Alpha 8400). Надо сказать, что до последнего времени понятия "кластер" и "параллельный сервер" ассоциировались только с весьма мощными и дорогостоящими конфигурациями аппаратуры. Отчасти это было связано с реальными потребностями рынка, а отчасти с тем фактом, что поддержка кластерного режима работы требует весьма значительных системных ресурсов. Одним из первых пожирателей ресурсов является менеджер распределенных блокировок (Distributed Locks Manager - DLM). Это программный компонент (реализованный обычно в виде набора процессов), обычно поставляемый фирмой-разработчиком ОС, задача которого - управление доступом к разделяемым ресурсам на уровне системы в целом. Именно с помощью DLM Oracle реализует блокировки параллельного кэша и вообще синхронизацию работы узлов. Универсальность DLM в сочетании с тем, что он является "внешней составляющей" OPS, приводит к тому, что общее количество блокировок параллельного кэша становится критичным ресурсом. Чтобы снизить потребность в нем, в Oracle 7.3 введен ряд усовершенствований в управлении выделением этих блокировок, но для радикального решения проблемы безусловно требовался другой подход к реализации DLM. В частности, по этой причине уже в версии 7.3 Oracle постепенно переходит к реализации DLM собственными средствами в составе ядра сервера - окончательно этот процесс завершен в Oracle 8. Как бы то ни было, уже в релизе Oracle 7.3.3 существует параллельный сервер для кластеров, функционирующих под управлением таких "легковесных" ОС, как SCO UnixWare и Windows NT (последняя - как для платформы Intel, так и для DEC Alpha).



При параллелизме, в задачах типа DSS, при выполнении отдельных операций оптимизатор выбирает один из возможных алгоритмов выполнения запросов (при этом важно, что в Oracle он с самого начала при оценке стоимости того или иного решения учитывает заданную для данного запроса степень параллелизма), затем каждый шаг алгоритма разбивается на несколько параллельных потоков. Координатор выполнения запроса запускает нужное число процессов (при этом используются все наличные процессоры - включая различные узлы кластера или MPP-системы) и обеспечивает как внутриоперационный (параллельные потоки внутри шага алгоритма), так и межоперационный параллелизм. В список операций, подлежащих распараллеливанию, помимо просмотра таблиц включены также все алгоритмы соединения (и "антисоединения") таблиц, сортировки, операции агрегирования, вложенные подзапросы, объединения и некоторые другие. Кроме того, возможно параллельное выполнение таких операций, как создание таблицы по результатам запроса, загрузка данных, сброс и восстановление БД, выполнение операций тиражирования данных. В Oracle8 к этому списку добавятся операции INSERT, UPDATE и DELETE.

Одним из наиболее фундаментальных вопросов, которые приходится решать при реализации параллельного выполнения запросов, является выбор метода распределения данных между параллельными потоками при выполнении таких операций, как полный просмотр таблиц. Самым простым (и исторически реализованным первым - фирмой Tandem) методом является "привязка" параллелизма к статическому разбиению нужных таблиц на разделы, проводимому по правилу, заданному администратором системы. Этот метод и до сих пор является краеугольным камнем параллелизма в ряде СУБД.

В идее разбиения таблиц на разделы безусловно есть серьезные положительные стороны, особенно когда это разбиение осуществляется на основе диапазонов значений содержательных параметров либо функций от них. Тогда, во-первых, может быть облегчена работа администратора БД в случае, когда таблица содержит большой объем данных (например, если разбить таблицу фактических продаж по месяцам, то можно выполнять сбросы только последнего раздела таблицы), во-вторых, становится возможным исключение разделов при выполнении запросов, содержащих условие на параметр разбиения. Однако когда параллелизм в выполнении запросов ставится в зависимость от статичного разбиения таблиц, это приводит к ряду проблем. Дело в том, что для достижения оптимального параллелизма в этом случае требуется (по очевидным причинам), чтобы данные были распределены по разделам равномерно. В принципе этого нетрудно добиться, если помещать каждую новую запись в новый раздел по циклическому алгоритму (round-robin). Но в этом случае, как нетрудно заметить, полностью теряются указанные выше два преимущества. И наоборот, если выполнять разбиение по содержательному критерию, то весьма часто получается, что данные распределяются по разделам неравномерно, что неизбежно приводит к тому, что, закончив свою работу, параллельные процессы ждут "отстающего товарища", которому не повезло с разделом. Если речь идет об устоявшихся (т. е. фактически не обновляемых) данных и о конкретном запросе с небольшими вариациями, то практически всегда можно найти некий компромиссный вариант разбиения, но в реальных системах типа DSS запросы как правило носят нерегламентированный характер (ad-hoc), а данные - опять-таки как правило - периодически обновляются. Все это как минимум приводит к серьезной административной работе, связанной с перестройкой разделов (что становится попросту обязательным, если требуется сменить степень параллелизма), но даже это не гарантирует оптимального параллельного выполнения запросов.



Такие соображения побудили разработчиков Oracle7 отказаться от принципа "статичного" параллелизма и реализовать алгоритм динамического разбиения таблиц при параллельном выполнении запросов. Упрощенно его суть в том, что таблица логически "разбивается" непосредственно при выполнении запроса в соответствии с заданной степенью параллелизма. Это не означает, впрочем, что она попросту делится на равные части произвольным образом - все гораздо изощреннее. Дело в том, что скорость обработки одного и того же объема данных в разных разделах может быть различна в зависимости как от характера запроса, так и от того, на каких физических устройствах располагается динамический раздел, да и от других порой трудно предсказуемых причин. Поэтому таблица делится реально на число разделов гораздо большее, чем степень параллелизма (и разделы эти бывают различного размера), а их назначение параллельным процессам регулируется динамически в зависимости от того, с какой скоростью они справляются с уже порученной работой.

Надо сказать, что алгоритм динамического разбиения таблиц весьма непрост, и было бы нечестно утверждать, что в нем с самого начала все было сделано самым оптимальным образом. Однако одно из самых важных преимуществ этого алгоритма в его гибкости, поэтому в него постоянно вносились усовершенствования на основании накопленного опыта эксплуатации в реальных инсталляциях, в результате чего от релиза к релизу Oracle7 добивался все более оптимальных характеристик параллелизма в выполнении запросов. К примеру, в релизе 7.3 основные усовершенствования были связаны с поддержкой MPP-архитектур. Дело в том, что в них диски не равноценны по скорости доступа для каждого из узлов системы (к "своим" дискам доступ осуществляется быстрее, чем к "чужим"), поэтому и динамические разделы стали выделяться параллельным процессам преимущественно на локальных для соответствующих узлов дисках (преимущественно - опять-таки потому, что, завершив свою "локальную" работу, процесс не прекращает деятельность, а начинает помогать "отстающим").



Как бы то ни было, сейчас можно с уверенностью констатировать, что метод динамического разбиения таблиц оправдал себя, позволив при минимальной дополнительной нагрузке на администратора БД добиться, тем не менее, практически оптимального распраллеливания выполнения запросов. Высокая масштабируемость Oracle в параллельном выполнении запросов на системах с различной архитектурой иллюстрируется также и тем фактом, что Oracle 7.3 сумел показать рекордные параметры в TPC-D тесте (в варианте с объемом данных 300 Гбайт) как среди MPP-систем (на IBM SP/2), так и среди SMP-систем (на Sun Enterprise Server 10000).

Oracle 7, к сожалению, не включает в себя явной операции построения статических разделов таблицы (эта возможность вводится в Oracle 8), но в неявном виде это тем не менее можно сделать с помощью имитации разделов отдельными таблицами, объединенными в единое представление с помощью операции UNION ALL. При выполнении запросов к такому представлению оптимизатор Oracle7 трактует его именно как таблицу, разбитую на разделы, в частности выполняет исключение разделов, если это возможно.

Oracle традиционно славится как поставщик СУБД для крупных инсталляций, однако в связи с этим бытует (и активно поддерживается конкурентами) также и мнение о том, что для небольших систем Oracle слишком тяжеловесен, сложен, дорог и пр. Oracle прикладывает немало усилий, чтобы по всем параметрам (включая цены) утвердиться в качестве основного поставщика во всех сегментах рынка СУБД, начиная с небольших рабочих групп. С 1994 года помимо уже привычного "сервера масштаба предприятия" поставляются другие его варианты: "сервер для рабочих групп" (Workgroup server) и "персональный Oracle" (Personal Oracle) в двух редакциях - полной и "облегченной" (Personal Oracle Lite). В этих продуктах особый упор сделан на их относительную дешевизну, простоту установки и сопровождения. При этом все варианты сервера Oracle функционально идентичны, за исключением некоторых опций (только в нынешней версии Personal Oracle Lite отсутствует часть базовой функциональности: он не поддерживает многопользовательские схемы данных и процедурные расширения SQL).



Oracle 7 в одинаковой степени может быть оптимизирован и для OLTP-приложений, и для приложений DSS, причем их вполне можно исполнять одновременно, не беспокоясь о дополнительных блокировках, модах изоляции и прочих темах, способных вызвать головную боль у знакомых с ними на практике специалистов при одном только их упоминании. Это не означает впрочем, что оба режима будут одинаково оптимальны при одном и том же выборе параметров системы. Безусловно, по крайней мере часть параметров требуют разного подхода при их оптимизации для OLTP- и DSS-систем. По этой причине поддержка "смешанного" режима обязательно сопряжена с некоторым компромиссом, и не следует трактовать приведенное утверждение как рекомендацию совмещать оперативную систему с хранилищем данных. Более разумно на практике говорить о том, что, скажем, если основной режим системы - OLTP, то совсем не обязательно дожидаться ночной паузы в работе, чтобы выполнить на ней сложный - но срочный - отчет, и Oracle гарантирует, во-первых, корректность результатов отчета, во-вторых, что его выполнение не повлияет сколько-нибудь заметно на работу пользователей.

Oracle поддерживает

---

---
