Барьеры
После того как внутренние земли устройства разделены на чистые и грязные, возникает вопрос - как предотвратить проникновение помех из грязной земли в чистую? Например, в устройстве фиг.4 узел 2 подключен к чистой земле, но он обменивается сигналами с узлом 3, который подвержен влиянию помех. В приведенном выше примере 3 было упомянуто, что сигнальные цепи, соединяющие узлы на чистой и грязной землях должны содержать помеховые барьеры - резисторы или дроссели. Практика показывает, что повсеместное использование барьеров обычно повышает помехоустойчивость устройства в несколько раз.
Пример 4
Рассмотрим микроконтроллер, управляющий мощной нагрузкой при помощи реле. Для управления реле используется биполярный транзистор.

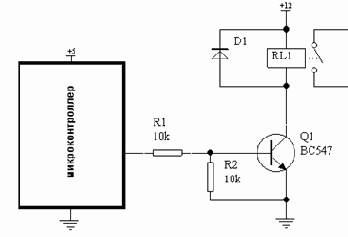

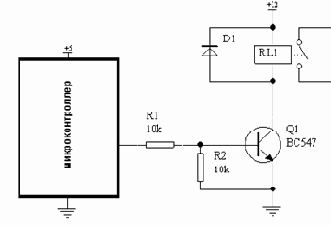

Фиг.10
Контакты реле являются источником наносекундных помех. Кроме того, внешние помехи достаточно легко проходят "сквозь" реле за счет его паразитной проходной емкости и емкостей монтажа. Вместе с тем, ни реле, ни транзистор Q1, сами по себе влиянию НП не подвержены.
Земляной вывод микроконтроллера VSS подключен к чистой земле, эмиттер транзистора Q1 - к грязной. Резистор R1, помимо своей основной функции, выполняет роль барьера, препятствующего распространению помех из грязной части в чистую. Проходная емкость резистора как правило мала, порядка 0.2...0.3 пФ, поэтому резисторы создают эффективный барьер для НП. В особо тяжелых случаях для уменьшения проходной емкости можно включать по два-три резистора последовательно.
Если бы вместо биполярного использовался полевой транзистор, то R1 пришлось бы поставить именно в качестве барьера, хотя для функционирования схемы он был бы и не нужен.
Пример 5
Другой типичный пример - подключение оптронов к микроконтроллеру. На фиг.11 представлен фрагмент входной и выходной оптронной развязки.

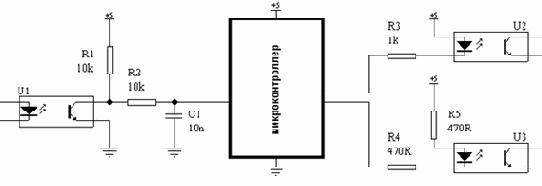

Фиг.11
Эмиттер входного оптрона U1 подключен к грязной земле, т.к. за счет проходной емкости в 0.5пФ оптрон полупрозрачен для НП. Сам низкоскоростной оптрон достаточно безразличен к НП, но надо заметить, что оптроны с подключенным выводом базы фототранзистора иногда "ловят помеху", поэтому предпочтительней использовать оптроны без вывода базы.
Резистор R1 может быть подключен как к грязному, так и к чистому питанию, поскольку сам резистор является барьером, препятствующим прохождению НП на чистое питание.
Резистор R2 величиной 1к...100к служит помеховым барьером между оптроном и микроконтроллером. Конденсатор С1 не является обязательным элементом, однако наличие этого конденсатора дополнительно улучшает помехоустойчивость, так как уменьшает помеховый ток, протекающий по земляной ножке микроконтроллера. С1 и микроконтроллер подключены к чистой земле.
Анод светодиода выходного оптрона U2 подключен к грязному питанию +5В. Токозадающий резистор R3 одновременно служит помеховым барьером. В особо тяжелой помеховой обстановке полезно зашунтировать светодиод оптрона конденсатором 1...10 нФ, или хотя бы резистором.
В случае когда невозможно или неудобно подключать оптрон к грязному питанию, можно разделить токозадающий резистор на два, как это показано для оптрона U3. Резистор R5 служит помеховым барьером между оптроном и чистой шиной питания +5В.
