Проектирование радиотехнических устройств в Micro-CAP V


Панели инструментов редактирования схем и проведения анализа


Инструментальная панель представленная на рис. 2.1. используется для быстрого и наглядного выполнения команд. Она используется как при вводе и редактировании схемы, так и при проведении анализа.

Диалоговое окно ToolBar позволяет определять какие кнопки и соответствующие им команды будут доступны в инструментальной панели.

В поле левого окна представлен список групп сформированных кнопок. Все кнопки, за исключением кнопок группы Component, фиксированы, неизменяемы. Их можно либо помещать на Панели инструментов, либо нет. Для этого следует либо включать переключатели Schematic и Analysis в окне Tool Bar (щелчок мыши в поле переключателя до появления «галочки»), либо выключать их (щелчком мыши в поле переключателя). Переключатель Schematic определяет появление кнопок на Панели инструментов в режиме ввода схем, переключатель Analysis – в режиме анализа схем.

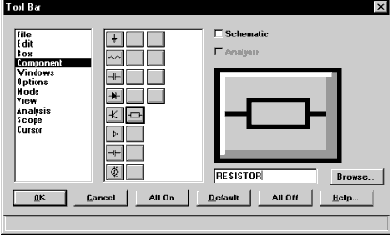

Кнопки группы Component (см. рис. ниже) позволяют обеспечить быстрый выбор компонентов при вводе и редактировании электрических схем. Щелчок по кнопке во втором поле вызывает появление рисунка, находящегося на кнопке соответствующего компонента. С помощью щелчков мыши можно изменять рису нок выбранной кнопки в правом поле. Ниже этого поля расположено окно с именем компонента. Используя кнопку Browse (Поиск) можно просмотреть имена компонентов, представленных кнопками.

Для добавления новой кнопки в группу Component следует выбрать одну из пустых кнопок, ввести стандартное имя компонента, создать условный рисунок компонента и нажать клавишу OK. Назначение клавиш в диалоговом окне Tool Bar приведено ниже.
