Проектирование радиотехнических устройств в Micro-CAP V


Создание новой библиотеки


Программа МС5.2 поставляется с большой библиотекой компонентов (библиотека профессиональной версии содержит около 10 тыс. компонентов). Однако возникает необходимость ее пополнения, в первую очередь за счет создания библиотеки отечественных компонентов и макромоделей типовых устройств. Студенческая версия МС5.2 также требует пополнения библиотеки компонентов, ещё лучше – создания новой, подходящей для учебных целей.

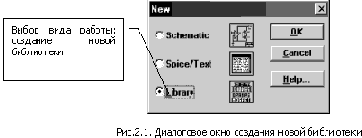

Создание новой библиотеки начинается с вызова диалогового окна New (Рис. 2.1.) командой File->New из меню главного окна. В появившемся диалоговом окне выбираем создание библиотеки (Library-Рис.2.1). После чего открывается диалоговое окно (Рис. 2.2.), которое позволяет создавать и редактировать компоненты в новой библиотеке. Если требуется сохранить новую библиотеку, то по команде File->Save открывается диалоговое окно (Рис. 2.3.). Если в процессе работы с MC5 требуется открыть ранее сделанную библиотеку или библиотеку, входящую в состав поставки MC5, то по команде меню File->Open открывается диалоговое окно (Рис. 2.4.). В нижнем поле окна выбираем для открытия файлы библиотеки, т.е. Model Library [*.LBR]. В левом верхнем поле в открывшемся списке выбираем имя требуемой библиотеки.

Новую библиотеку можно подключить к системе MC5 несколькими способами:

  • Если компоненты из библиотеки используются только в одной схеме, то имя файла библиотеки можно указать с помощью атрибута символа компонента FILE, например FILE= OP.LIB;
  • В файле, имя которого непосредственно указывается с помощью директивы .LIB, например .LIB OP.LIB;
  • В файле, ссылка на который (например .LIB OP.LIB) помещается в файл NOM.LIB, загружаемый в программу МС5 по умолчанию по директиве .LIB NOM.LIB (этот способ наиболее удобен для отлаженных библиотек).

Рис.2.5. Добавление нового компонента в библиотеку компонентов
