Автоматическое размещение изображения во фрейме

Выполните команды File -> Place (Файл -> Поместить). Откроется диалоговое окно Place (Рисунок 8.1). Найдите файл, который хотите импортировать. Установите флажок Show Import Options (Показать установки фильтра) и откройте диалоговое окно Image Import Options (Установки фильтра), прежде чем вставить файл (Рисунок 8.2). Щелкните ОК, чтобы загрузить графику в курсор изображения (Рисунок 8.3).

Удерживайте нажатой клавишу Shift, когда щелкаете по кнопке Choose (Открыть), чтобы открыть диалоговое окно Image Import Options, даже если флажок Show Import Options не установлен.

Щелкните мышью, чтобы поместить графику в прямоугольный фрейм того же размера в качестве изображения.

Или

Протащите курсор по странице, чтобы задать размер прямоугольного фрейма.

Диалоговое окно Clipping Path

Рисунок 8.31. Диалоговое окно Clipping Path позволяет выбирать тип обтравочного контура для файла

Диалоговое окно Display Performance

Рисунок 8.33. Диалоговое окно Display Performance позволяет управлять просмотром изображений и прозрачности

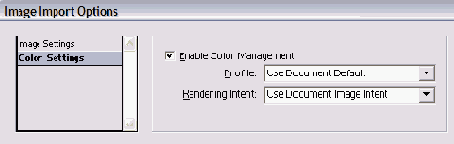

Диалоговое окно Image Import Options для файлов TIFF и PSD

Рисунок 8.2. Диалоговое окно Image Import Options для файлов TIFF и PSD

Довольно обтравочных контуров!

Хочу заметить, что работать с обтра-вочными контурами непросто и их нельзя сделать полупрозрачными. Они часто являются причиной ошибок печати и не подходят для многих типов изображений. Обтравочный контур действует подобно ножу, который «вырезает» фон изображения. Однако для вырезания изображений наподобие мягких вьющихся волос могут потребоваться изменения прозрачности, которых невозможно достичь при использовании обычного обтравочного контура.

К счастью, InDesign позволяет варьировать прозрачность части изображения в файлах Photoshop.

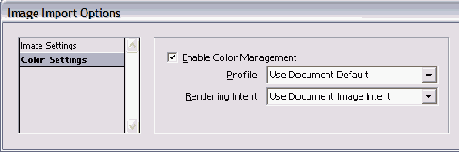

Две части диалогового окна Image

Рисунок 8.10. Две части диалогового окна Image Import Options позволяют управлять пиксельными изображениями наподобие файлов PSD и TIFF

Единичные фреймы отображают диагональные

Рисунок 8.4. Единичные фреймы отображают диагональные линии внутри каждого объекта (вверху). Составная форма показывает диагональные линии в пределах всей группы (внизу)

Если фрейм выделен то при выборе

Рисунок 8.28. Если фрейм выделен, то при выборе образца цвета изменится цвет заливки фрейма

Если вы импортировали полутоновое изображение, можете изменять цвет, который применен к изображению.

Если вы нажимаете кнопку мыши

Рисунок 8.13. Если вы нажимаете кнопку мыши и делаете паузу, то видите перемещаемое изображение в режиме предварительного просмотра

Форматы файлов

В документы программы InDesign могут быть добавлены разные форматы графических изображений. Эти форматы используются для профессиональной печати:

Adobe Illustrator (AI); Adobe Photoshop (PSD); Encapsulated PostScript (EPS); Desktop Color Separation (DCS); Joint Photographer's Expert Group (JPEG); Portable Document Format (PDF); Portable Network Graphics (PNG); PostScript (PS); Scitex Continuous Tone (SCT); Tagged Image File Format (TIFF).

Хотя иллюстрации в следующих форматах могут быть вставлены в документы InDesign, их не рекомендуется использовать для профессиональной полиграфии. Они приемлемы для печати с низким разрешением:

Macintosh Picture (PICT); Graphics Interchange Format (GIF); PC Paintbrush (PCX); Windows Bitmap (BMP); Windows Metafile (WMF).

При перетаскивании курсора загрузки изображения устанавливается только размер фрейма. Размер изображения не меняется.

Вы можете помещать изображение в уже существующий фрейм. Это удобно в том случае, когда пустые фреймы установлены как «заполнители» для графики.

Графика преобразованная во фреймы

Рисунок 8.9. Графика, преобразованная во фреймы, может содержать изображения или текст

Импортирование файла с обтравочным контуром

Импортирование файла с обтравочным контуром

В программе Photoshop с помощью инс трумента Path (Контур) создайте кон тур изображения. В меню палитры Path назначьте контур обтравочным. Сохраните файл с расширением .eps или .psd. Файл Photoshop может иметь много контуров, но только один из них будет обтравочным. Выполните команды File -> Place (Файл -> Поместить) и выберите файл, который вы создали. В окне Image Import Options (Установки фильтра изображения) включите опцию Apply Photoshop Clipping Path. Изображение будет автоматически представлено таким образом, что видимой окажется только область внутри контура.

Применив обтравочный контур к графике, можете изменить его форму, чтобы показать или скрыть области изображения.

Импортирование файлов PDF

Импортирование файлов PDF

В диалоговом окне Place установите флажок Show Import Options. Выберите файл PDF. Откроется диалоговое окно Place PDF (Поместить PDF). С помощью переключателя страниц выберите страницу, которую хотите вставить. Используйте меню Crop To (Обрезать), чтобы определить, как файл PDF должен быть подрезан во фрейме. Выберите один из параметров подрезки: Bounding Box (По ограничительной рамке) - по активным элементам страницы, включая разметку; Art (По изображению) - только по области помещенного изображения; Crop (По видимой области)-по той области, которая отображается или печатается программой Acrobat; Trim (По обрезным меткам) - по области конечных обрезных меток страницы; Bleed (Под обрез) - по полному размеру изображения, если часть его предусмотрена «под обрез»; Media (По оригиналу) - по физическому размеру листа оригинального документа. Щелкните по флажку Preserve Halftone Screens (Сохранить растр), чтобы использовать любые растровые установки, определенные в документе PDF. Установите флажок Transparent Background (Прозрачный фон), чтобы показать только элементы страницы без фона. Если флажок Transparent Background установлен, можете сделать фон непрозрачным, добавляя его цвет к фрейму, который содержит файл PDF. Щелкните ОК, чтобы вставить изображение.

Импортирование контуров как фреймов

Импортирование контуров как фреймов

Расположите окна программ векторной графики и InDesign на экране. Выберите контуры в векторной программе. Перетащите контуры из векторной программы в окно документа InDesign. Когда черная линия появится по периметру окна InDesign, отпустите кнопку мыши. Контуры будут преобразованы в пустые фреймы программы InDesign (Рисунок 8.8).

Импортирование прозрачных изображений

InDesign позволяет внедрять «родные» файлы Photoshop (PSD). Если в импортированном изображении имеется какая-либо прозрачность, InDesign отображает картинку с такой же прозрачностью, как в файле Photoshop.

Инструменты и команды преобразования

Рисунок 8.16. Инструменты и команды преобразования изменяют изображение, но не фрейм

Использование обтравочных контуров

Растровые изображения, сохраненные в виде файлов TIFF или EPS, всегда прямоугольной формы. Если вы хотите видеть только часть импортируемого изображения, можете создать обтравочный контур, или, как его еще называют, контур отсечения, который обрамляет часть видимого изображения. Остальная часть изображения становится прозрачной. Вы можете использовать готовый контур программы Adobe Photoshop.

Использование прозрачности файла Photoshop

Использование прозрачности файла Photoshop

В программе Photoshop используйте любой инструмент для подчеркивания или сглаживания граней изображения. Решетка прозрачности указывает, какие части изображения являются непрозрачными или прозрачными. Сохраните файл с расширением .psd. Импортируйте его в документ InDesign. Области, которые были прозрачными в Photoshop, будут прозрачными и в InDesign.

InDesign сохраняет прозрачность в помещенных файлах Illustrator (AI).

Использование пррзрачности файла Illustrator

Использование пррзрачности файла Illustrator

В программе Illustrator используйте любую из команд, чтобы применить прозрачность к изображению. Сохраните файл как файл Illustrator (AI). Включите опцию PDF Compatibility (PDF-совместимый) в диалоговом окне Save (Сохранить). Импортируйте файл в документ InDesign. Области, которые были прозрачными в Illustrator, останутся такими и в InDesign.

Использование вложенной графики

Приходилось ли вам использовать небольшое изображение вместо обычного маркера абзаца? Вложенная графика упрощает эту задачу.

Вы можете также использовать вложенную графику, чтобы сохранить фотографию автора вместе с его биографией.

И наконец, добавьте к тексту горизонтальную линию в качестве вложенной графики, и вы получите стандартный бланк.

Знак «плюс» (+) рядом с белой стрелкой означает инструмент Group Selection.

Щелкните инструментом Group Selection, чтобы выбрать и изображение, и фрейм.

Если уровней вложенных элементов много, щелкните инструментом Group Selection столько раз, сколько необходимо, чтобы выбрать вложенные уровни.

Воспользуйтесь инструментом Selection, когда выберете все вложенные элементы, которые хотите переместить.

Измените центральную точку выбранных вложенных элементов. Это позволит перемещать все выбранные элементы вместе.

При перетаскивании метки-ограничителя вместо центральной точки меняется размер вложенного элемента.

Еще одним элементом верстки является вложенная графика - иллюстрация, вставленная в имеющийся текстовый материал.

Вы можете использовать вложенную графику, чтобы помещенное изображение всегда оставалось рядом с нужной частью текста.

Вложенная графика может использоваться для вставки изображений в таблицу (см главу 13).

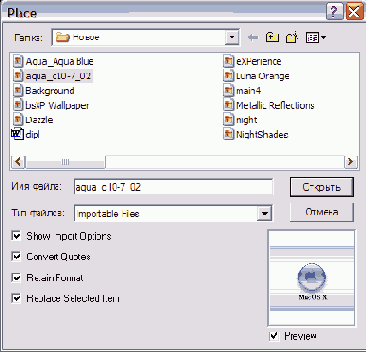

Используйте диалоговое окно Place

Рисунок 8.1. Используйте диалоговое окно Place, чтобы открыть файл, который хотите разместить. Выберите опцию Show import Options, чтобы задать параметры импортированного файла

Изменение цвета полутонового изображения

Изменение цвета полутонового изображения

Используя инструмент Direct Selection, выберите полутоновое изображение. Щелкните по пиктограмме Fill в палитре Color или на панели инструментов.

Для заполнения полутоновых изображений по умолчанию используется черный цвет.

Измените оттенок, чтобы осветлить изображение.

Или

Выберите цвет в палитре Color или Swatches. Полутоновые цвета станут оттенками выбранного цвета.

Выполните шаги из предыдущего раздела, чтобы изменить цвет заливки. Белые области изображения будут раскрашены.

Изменение формы обтравочного контура

Изменение формы обтравочного контура

С помощью инструмента Direct Selection выберите помещенное изображение. Если оно имеет обтравочный контур, то последний будет выглядеть в виде совокупности точек и сегментов (Рисунок 8.46). Используйте любой из методов, чтобы изменить форму обтравочного контура. (См. главу 7 для получения информации о работе с контурами.)

Вам необязательно задавать обтравочный контур в программе Photoshop, потому что InDesign позволяет выбрать любой контур, сохраненный с файлом изображения, в качестве обтравочного.

Изменение эффектов обтравочного контура

Изменение эффектов обтравочного контура

Впишите положительное значение в поле Inset Frame (Врезать рамку), чтобы сузить площадь изображения по периметру контура.

Или

Задайте отрицательное значение, чтобы добавить площади к периметру контура снаружи изображения.

Маленькое значение позволяет обтравоч-ному контуру более плавно следовать за границами изображения.

Если необходимо, установите флажок в поле Invert (Инвертировать), чтобы указать, какие области контура делать видимыми и какие оставлять невидимыми. Установите флажок Include Inside Edges (Включить внутренние грани), чтобы добавить к обтравочному контуру области с переднего плана изображения. Установите флажок Use High Resolution Image (Высокое разрешение), чтобы создать контур с более высоким разрешением, чем предварительный просмотр. Это медленный, но более точный путь вычисления контура. Установите флажок Restrict To Frame (Ограничить в пределах фрейма), чтобы фрейм с обтравочным контуром не отображал часть графики, которая находится вне фрейма, содержащего ее.

Изменение размеров фрейма согласно размеру иллюстрации

Изменение размеров фрейма согласно размеру иллюстрации

Используйте инструмент Selection, чтобы выбрать и фрейм, и графику. Выполните команды Object -> Fitting -> Fit Frame to Content (Элемент -> Подгонка -> Настроить размер фрейма по содержимому). Размер фрейма изменится так, что изображение полностью поместится в него (Рисунок 8.19).

Выравнивание иллюстрации по центру фрейма

Используйте инструмент Selection, чтобы выбрать и фрейм, и графику. 2. Выполните команды Object -> Fitting -> Center Content (Элемент -> Подгонка -> Центрировать содержимое). Иллюстрация будет размещена по центру фрейма без изменения ее размеров (Рисунок 8.20).

В дополнение к вышеописанным командам вы можете размещать изображения внутри фреймов с помощью числовых значений, используя координаты X и Y в палитре Transform.

Изменение размеров иллюстрации согласно размеру фрейма

Изменение размеров иллюстрации согласно размеру фрейма

Используйте инструмент Selection, чтобы выбрать и фрейм, и графику. Выполните команды Object -> Fitting -> Fit Content to Frame (Элемент -> Подгонка -> Содержимое по размеру фрейма). Размер графики изменится так, что она полностью поместится во фрейме (Рисунок 8.17).

Эта команда не сохраняет пропорции изображения оно может быть искажено.

Изменение только фрейма

Изменение только фрейма

Выключите опцию Transform Content и выполните шаги из предыдущего раздела, чтобы выбрать объект.

Или

С включенной опцией Transform Content удерживайте нажатой клавишу Opt/Alt, чтобы выбрать фрейм.

Используйте любое поле палитры Transform или инструмент преобразования, чтобы изменить только что выбранный фрейм (Рисунок 8.15).

Изображение может быть взято из

Рисунок 8.8. Изображение может быть взято из векторной программы и преобразовано во фрейм InDesign

Как изменить внедренное изображение на связанное

Как изменить внедренное изображение на связанное

Выберите внедренное изображение. Выберите опцию Unembed File (Исключить файл) в меню палитры Links. Появится окно предупреждения Unembed Щелкните по кнопке Yes (Да), чтобы снова связать внедренную графику с файлом оригинала, который был помещен в программу InDesign.

Или

Щелкните по кнопке No (Нет). Появится диалоговое окно с предложением выбрать место расположения нового файла.

Команда Create Outlines преобразовывает

Рисунок 8.6. Команда Create Outlines преобразовывает текст в контуры, которые потом могут изменяться

Команда Transform Content позволяет

Рисунок 8.14. Команда Transform Content позволяет одновременно изменять и фрейм, и изображение

Контекстное меню Display Performance

Рисунок 8.36. Контекстное меню Display Performance объекта позволяет изменять характеристики его отображения

Можно также использовать меню View (Просмотр), чтобы выбрать параметры настройки просмотра или отменить любые настройки конкретного изображения.

Для каждого изображения можно устанавливать собственную настройку просмотра. Это позволяет, к примеру, быстро перерисовывать экран при использовании какой-нибудь крупной иллюстрации, подробно отображая детали других объектов.

Курсор загрузки изображения появляется

Рисунок 8.3. Курсор загрузки изображения появляется, когда вы дали команду Place

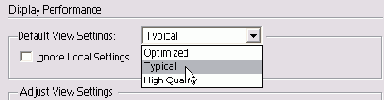

Меню Default View Settings позволяет

Рисунок 8.34. Меню Default View Settings позволяет выбирать, какая установка просмотра применяется к изображениям

Меню палитры Links содержит команды

Рисунок 8.30. Меню палитры Links содержит команды для работы с этой палитрой

Существует два основных типа графики в настольных издательских системах. Пиксельные изображения (иногда называемые растровыми) выглядят в виде шахматного узора. Сканеры и цифровые камеры сохраняют изображения в пикселях. Программа Adobe Photoshop позволяет их раскрашивать или изменять.

Векторная графика отображается в виде контуров, заполненных цветом. Это то же самое, что кривые в InDesign. Программы Adobe Illustrator и Macromedia FreeHand предназначены для работы с векторными изображениями.

Пиксельными изображениями обыч-. но являются фотографии или иллюстрации с цветовыми переходами. Векторные изображения, как правило, используются для более точных работ типа карт или схем. Одним из главных преимуществ векторных изображений является то, что они могут быть увеличены или уменьшены без потери качества. Пиксельные изображения теряют качество, если их увеличивать слишком сильно.

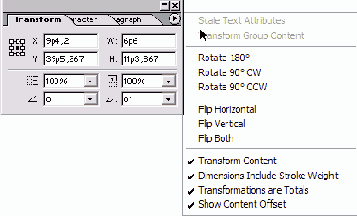

Меню палитры Transform позволяет

Рисунок 8.21. Меню палитры Transform позволяет выбрать опцию Show Content Offset

Моделирование помещенных изображений

Как только вы поместили графику во фрейм, можете воспользоваться разными методами для изменения цвета фрейма или изображения.

Как добавить цветную заливку или границу к фрейму

С помощью инструмента Selection выберите фрейм. Щелкните по пиктограмме Fill (Фон) на панели инструментов или в палитре Color (Цвета) либо Swatches (Образцы).

Или

Щелкните по пиктограмме Stroke (Линия) на панели инструментов или в палитре Color либо Swatches.

Выберите цвет в палитре Swatches. Если включена опция Fill, фоновый цвет заполнит свободные участки фрейма (Рисунок 8.28).

Настройка растровых и векторных изображений

Настройка растровых и векторных изображений

Выполните команды Edit -> Preferences -> Display Performance (Редактирование -> Установки -> Изображения на экране) (Mac OS 9 и Windows).

Или

Выполните команды InDesign -> Preferences -> Display Performance (InDesign -> Установки -> Изображения на экране) (Mac OS X).

Щелкните по одному из переключателей в области Adjust View Settings (Рисунок 8.36). Перетащите ползунки Raster Images (Растровые изображения) или Vector Graphics (Векторная графика) в одно из следующих положений - Рисунок 8.37: Gray Out (Серые плашки) - серый фон вместо изображения (Рисунок 8.38). Это самый быстрый способ отображения; Proxy (Стандартные) - 72 пикселя на дюйм. Это лучшая характеристика, позволяющая верно отобразить картинку; High Resolution (С высоким разрешением) - картинка с максимальным разрешением внизу. Повторите перечисленные действия с другими переключателями.

Разрешающая способность растровых изображений и векторной графики может быть разной. Это позволяет быстро перерисовывать крупные растровые файлы и подробно детализировать векторную графику.

Настройки контекстного меню Display

Рисунок 8.35. Настройки контекстного меню Display Performance позволяют быстро переключаться от одной характеристики отображения к другой .

Обновление измененных связей

Обновление измененных связей

Выберите измененные связи в палитре Links. Щелкните по пиктограмме Update Link (Обновить).

Или

Выберите опцию Update Link из меню палитры Links.

Вы можете выбрать более одной связи, чтобы обновить разные графические изображения.

Палитра Links позволяет быстро перейти к определенному изображению.

Палитра Links позволяет работать

Рисунок 8.29. Палитра Links позволяет работать со связанными изображениями в документе

Переход к связанной графике

Переход к связанной графике

Выберите связь в палитре Links. Щелкните по кнопке Go To Link (Перейти к связи).

Или

Выберите опцию Go To Link из меню палитры Links.

Эта палитра может также использоваться для открытия и редактирования графики.

Переключатель Adjust View Settings

Рисунок 8.37. Переключатель Adjust View Settings можно устанавливать в три разных положения

Переключение заданной по умолчанию установки просмотра

Переключение заданной по умолчанию установки просмотра

Не выделяя объекта, щелкните правой кнопкой мыши (для Win) или кнопкой мыши, удерживая нажатой клавишу Control (для Маc). Откроется контекстное меню (Рисунок 8.35). Выберите один из параметров настройки просмотра в подменю Display Performance (Изображения на экране). Выберите команду Ignore Local Display Settings, чтобы отменить любые индивидуальные настройки изображения. Выберите команду Clear Local Display Settings (Сбросить локальные настройки экрана), чтобы удалить любые индивидуальные настройки изображения.

Перемещение или копирование изображения

Перемещение или копирование изображения

Используйте инструмент Direct Selection, чтобы выбрать изображение, которое следует заменить. Выполните команды Edit -> Cut (Редактирование -> Вырезать) или Edit -> Сору (Редактирование -> Скопировать). Изображение будет помещено в буфер обмена. Выберите фрейм, в который хотите переместить изображение. Выполните команды Edit -> Paste Into (Редактирование -> Вклеить в). Содержимое буфера обмена будет вставлено во фрейм.

Перетаскивание контуров из пакета Illustrator

Перетаскивание контуров из пакета Illustrator 10

Если хотите импортировать контуры из программы Illustrator 10, то должны изменить заданные по умолчанию установки.

Выберите опцию Files & Clipboard (Файлы и буфер обмена) в диалоговом окне Preferences (Установки). В разделе Clipboard (Буфер обмена) установите флажок AICB (no transparency setting) (AICB (прозрачность не установлена)). Затем щелкните по переключателю Preserve Paths (Сохранить контуры). Если этого не сделать, контуры программы Illustrator не будут преобразовываться во фреймы.

Если возможность видеть оба окна сразу отсутствует, можете копировать контуры из векторной программы и вставлять их в InDesign.

Как только графический элемент будет преобразован во фрейм InDesign, он может использоваться для помещения в него изображения или текста (Рисунок 8.9).

Ползунки Raster Images и Vector

Рисунок 8.38. Ползунки Raster Images и Vector Graphics позволяют управлять отображением форматов

Ползунки Threshold и Tolerance

Рисунок 8.32. Ползунки Threshold и Tolerance позволяют управлять формой обтравочных контуров

Ползунок Transparency воляет управлять

Рисунок 8.39. Ползунок Transparency воляет управлять отображением теней, иевок и эффектов прозрачности

Можно устанавливать отображение для эффектов прозрачности, а также растушевки и наложения теней.

Помещенное изображение находится

Рисунок 8.5. Помещенное изображение находится во всех фреймах составной формы
