Чтобы создать линию щелкните по

Рисунок 7.2. Чтобы создать линию, щелкните по инструменту Реn на панели инструментов

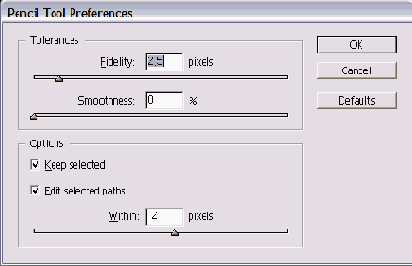

Диалоговое окно Pencil Tool Preferences

Рисунок 7.13. Диалоговое окно Pencil Tool Preferences дает возможность задавать внешний вид контура

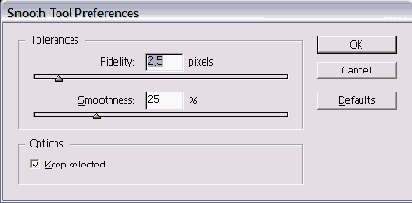

Диалоговое окно Smooth Tool Preferences

Рисунок 7.15. Диалоговое окно Smooth Tool Preferences дает возможность контролировать степень влияния инструмента Smooth на внешний вид контура

Добавление точки в контур

Добавление точки в контур

Выделите контур. Выберите инструмент Add Anchor Point

(Добавить точку привязки) на панели инструментов (Рисунок 7.9).

Инструмент Add Anchor Point на панели инструментов

Рисунок 7.9. Инструмент Add Anchor Point на панели инструментов

Инструмент Convert Direction Point на панели инструментов

Рисунок 7.11. Инструмент Convert Direction Point на панели инструментов

Инструмент Delete Anchor Point на панели инструментов

Рисунок 7.10. Инструмент Delete Anchor Point на панели инструментов

3. Щелкните по контуру в том месте, куда хотите добавить точку.

При размещении над сегментом контура инструмент Pen автоматически становится инструментом Add Anchor Point.

Вы можете удалять точки контура, не разрезая его.

Инструмент Direct Selection служит для перемещения точек

Рисунок 7.7. Инструмент Direct Selection служит для перемещения точек

Инструмент Erase на панели инструментов

Рисунок 7.18. Инструмент Erase на панели инструментов

Инструмент РелеН на панели инструментов

Рисунок 7.12. Инструмент РелеН на панели инструментов

Рисование с помощью инструмента Pencil

Щелкните по инструменту Pencil на па нели инструментов (Рисунок 7.12). Неболь шой крестик рядом с курсором инсгру мента означает, что вы можете начи нать создание контура. Щелкните по инструменту и нарисуй те им кривую. Для того чтобы замкнуть контур, удер живайте нажатой клавишу Opt/Alt. Небольшой кружок рядом с курсором означает, что контур будет замкнут. Отпустите кнопку мыши, чтобы создат контур.

Инструмент Pencil может также использоваться для редактирования существ ющих контуров и изменения их форм.

Инструмент Scissors дает возможность

Рисунок 7.8. Инструмент Scissors дает возможность разделить контур на две части

Инструмент Smooth на панели инструментов

Рисунок 7.14. Инструмент Smooth на панели инструментов

Использование инструмента Erase

Наверняка вам потребуется удалить часть контура. Вместо того чтобы выделять и удалять отдельные точки, можете воспользоваться инструментом Erase.

Если вы уже работали с инструментом Erase в программе Adobe Illustrator, то при использовании аналогичного инструмента в программе InDesign не должно возникнуть никаких проблем.

Использование инструмента Pencil

Возможно, у вас возникнут сложности при использовании инструмента Penдля создания контуров, особенно с позиционированием точек привязки и манипуляторов кривых Безье. К счастью, для таких случаев есть инструмент Pencil (Карандаш).

Если вы работали с инструментом Pencil в программе Adobe Illustrator, то никаких проблем при использовании аналогичного инструмента в программе InDesign у вас не возникнет

Использование инструмента Smooth

Создав контур, можете сгладить его, удалив лишние точки.

Если вы уже работали с инструментом Smooth в программе Adobe Illustrator, у вас не возникнет никаких проблем при использовании аналогичного инструмента в программе InDesign

Изменение контура с помощью инструмента Pencil

Изменение контура с помощью инструмента Pencil

Выделите контур, форму которого хотите изменить.

При помощи инструмента Pencil мож редактировать контуры, созданные инструментом Penнструментами фрейм

Переместите инструмент Pencil к выделенному контуру. Крестик около курсора исчезнет. Значит, вы можете дактировать контур. Протащите мышь вдоль контура. После того как вы отпустите кнопку мыши, он изменит форму.

Если вы не добились желаемого результата, протащите инструмент в обратном правлении Вы можете настроить инструмент Pencil так, чтобы он реагировал на движения мыши во время перемещения. Эти настройки останутся в силе при редактировании контура.

Изменение точек

Что делать, если вы ошиблись, создавая точку при помощи инструмента Pen? Означает ли это, что вам придется перерисовывать весь контур? К счастью, нет. Существует множество способов изменить контуры, полученные с использованием не только Pen, но и других инструментов. (Более подробно об основных фигурах см. в главе 4.)

Простейший способ изменить контур -добавить точку. Таким образом вы сможете изменить одну форму контура на другую.

Изменение точки привязки

Изменение точки привязки

Выделите контур. Выберите инструмент Convert Direction Point (Изменить управляющую точку) на панели инструментов (Рисунок 7.11) Чтобы изменить точки привязки, выполните следующие действия:

- щелкните по угловой точке и протащите ее, чтобы создать точку гладкой кривой с двумя манипуляторами;

- щелкните по точке гладкой кривой, чтобы создать угловую точку без манипуляторов;

- потяните за один из манипуляторов точки гладкой кривой, чтобы создать угловую точку кривой.

Элементы контура

Точки привязки фиксируют контур в местах его изменения (Рисунок 7.1).

Сегменты представляют собой контуры, соединяющие точки привязки (Рисунок 7.1).

Управляющие манипуляторы соответствуют точкам привязки; их длина и направление задают форму изгиба сегментов (Рисунок 7.1).

Элементы контура

Рисунок 7.1. Элементы контура

Кривые Безье

У кривых, полученных с помощью инструмента Pen, есть еще одно название - кривые Безье. Это название они получили в честь французского математика Пьера Безье (Pierre Bezier).

Безье создал математическую систему, определяющую зависимость формы кривой от управляющих манипуляторов.

Компания Adobe Systems, Inc. использовала эту систему при разработке языка PostScript, являющегося основой графических программ. Как и многие другие программы, InDesign использует математическую систему Безье в качестве основы каждой кривой.

Начальная пиктограмма инструмента Реn

Рисунок 7.3. Начальная пиктограмма инструмента Реn

Настройка инструмента Pencil

Настройка инструмента Pencil

Щелкните два раза по инструменту Pencil на панели инструментов. На экране появится диалоговое окно Pencil Tool Preferences (Параметры инструмента Карандаш) - Рисунок 7.13. Задайте значение точности в поле Fidelity (Точность) или при помощи ползунка. Чем меньше значение, тем точнее контур повторяет движения мыши. Установите значение сглаживания в поле Smoothness (Гладкость) или при помощи соответствующего ползунка. Чем больше значение гладкости, тем сильнее контур будет следовать изгибам. Установите флажок Keep selected (Сохранять выделение), чтобы контур оставался выделенным после того, как вы его нарисуете. Так вам будет легче изменить форму контура. Установите флажок Edit selected paths (Редактировать выделенные контуры), чтобы активизировать опцию изменения формы контура. В случае, если опция Edit selected paths активна, задайте с помощью ползунка Within...pixels (В пределах .. пикселей) диапазон, в пределах которого хотите изменить контур.

Настройка инструмента Smooth

Настройка инструмента Smooth

Щелкните два раза по инструменту Smooth на панели инструментов. На экране появится диалоговое окно Smooth Tool Preferences (Параметры инструмента Сглаживание) - Рисунок 7.16. Задайте значение в поле Fidelity (Точность) или при помощи ползунка (Рисунок 7.17). Чем меньше значение, тем точнее будет копия нового контура. Установите значение в поле Smoothness (Гладкость) или при помощи соответствующего ползунка (Рисунок 7.17). Чем больше значение сглаживания, тем сильнее будет изогнут контур. Установите флажок Keep Selected (Сохранять выделение), чтобы контур оставался выделенным после выравнивания. Так вам будет легче сгладить контур.

Небольшой кружок рядом с курсором

Рисунок 7.6. Небольшой кружок рядом с курсором указывает на то, что контур будет замкнут

Установите курсор в место начала контура. Рядом с курсором появится небольшой крестик, обозначающий начало контура (Рисунок 7.3).

Щелкните мышью. На экране появится угловая точка в виде закрашенного квадратика. Символ, расположенный рядом с курсором, исчезнет (Рисунок 7.4).

Поместите курсор в следующую точку и щелкните. Будут созданы еще одна угловая точка и прямая линия, соединяющая обе точки.

Чтобы линии образовали угол в 45°, во время их рисования необходимо удерживать нажатой клавишу Shift

Повторяйте последнее действие до тех пор, пока не создадите все прямые стороны объекта (Рисунок 7.5).

Если вы не замкнули контур, удерживайте нажатой клавишу Cmd/Ctrl и щелкните появившимся инструментом Direct Selection (Белая стрелка) С нарисованного контура будет снято выделение, и вы сможете начать создание другого контура

Общие правила работы с инструментом Реn

В процессе работы с инструментом Pen следует соблюдать ряд правил.

Для задания контура используйте минимальное число точек. Слишком большое количество точек увеличивает размер файла и мешает последующему редактированию контура.

Постарайтесь ограничивать длину управляющих манипуляторов до одной трети длины кривой. Это правило иногда называют правилом одной трети. Оно упрощает редактирование и управление формой кривой.

Или

Выбирайте точки по одной, удерживая нажатой клавишу Shift.

Вы можете выбрать точки одного или нескольких контуров.

Перетащите точки на новое место.

Инструмент Direct Selection также позволяет изменять длину и направление манипуляторов.

Перемещение отдельных точек

Перемещение отдельных точек

Выберите инструмент Direct Selection на панели инструментов. Установите курсор над точкой, которую хотите переместить. Перетащите точку в новое место.

Перемещение управляющего манипулятора

Перемещение управляющего манипулятора

Выберите инструмент Direct Selection Щелкните по точке контура. На экран появятся управляющие манипулятор данной точки. Поместите инструмент над крайней точкой манипулятора. Передвиньте манипулятор в новое положение.

Вы можете разбить один контур на две части, например круг на две половинки. Инструмент Scissors (Ножницы) позволяет упростить разделение контура на сегменты.

Разделение контура

Выделите контур. Щелкните по инструменту Scissors панели инструментов (Рисунок 7.8). Поместите курсор в том месте, где тите разделить контур. Щелкните мышью для разделения ко тура в этом месте. Инструмент Scissors разбивает контур, создавая две точки, расположенные одна над другой. После этого их можно перемещать при помощи инструмента Direct Selection.

Контур, содержащий текст, нельзя разбить на два отдельных сегмента.

Направление контура зависит от порядка, в котором вы его рисуете. Это направление можно изменить.

Изменение направления контура

Выделите контур при помощи инструмента Direct Selection. Выполните команды Object -> Reverse Path (Объект -> Обратить контур). Начальная и конечная точки контура поменяются местами.

Прямые сегменты соединяют угловые точки

Рисунок 7.5. Прямые сегменты соединяют угловые точки

Рисование гладкой кривой

Рисование гладкой кривой

Протащите инструмент Pen начальной точки гладкой кривой. Из нее в противоположные стороны разойдутся манипуляторы.

Длина и угол манипулятора задают высоту и направление кривой.

Отпустите кнопку мыши.

Вы не увидите кривую, пока не создадите следующую точку контура.

Установите курсор в место начала следующего сегмента контура. Протащите мышь, чтобы создать изогнутый сегмент между двумя точками кривых. Продолжайте создание изогнутых сегментов, повторяя шаги 2 и 3.

Рисование кривой с угловой точкой

Рисование кривой с угловой точкой

При помощи инструмента Penсоздайте точку привязки с управляющими манипуляторами. Не отпуская кнопку мыши и удерживая нажатой клавишу Opt/Alt, перетащить второй манипулятор, повернуть его. При достижении необходимой длинь и направления манипулятора отпусти те кнопку мыши.

Рисование кривых

При помощи точек гладких кривых создаются кривые, напоминающие трассу американских горок. Эти линии состоят из сегментов, плавно переходящих из одного в другой.

Рисование в программе верстки

Вы наверняка удивляетесь, зачем нужен инструмент Pen в InDesign. Разве я не упоминала в главе 4, что для создания сложной графики следует использовать специальную программу наподобие Adobe Illustrator?

Я работаю с пером в программе InDesign, если мне необходима какая-нибудь изогнутая или волнистая линия. Так, все изогнутые стрелки в данной книге были нарисованы инструментом Реn. Однако, если мне необходима идеальная спираль, я буду использовать инструмент Spiral (Спираль) программы Illustrator. (О том, как импортировать в InDesign контуры, созданные в Illustrator, см. в главе 8.)

Если я хочу немного оживить текст, то продолжаю работать в InDesign. Однако, если мне необходима подробная карта Нью-Йорка с магистралями, реками и достопримечательностями, я открываю Illustrator.

Угловая точка кривой предназначена для создания кривой с резким изменением направления сегментов. Примером такой кривой может служить траектория прыгающего мяча.

Сглаживание контура с помощью инструмента Smooth

Сглаживание контура с помощью инструмента Smooth

Выделите контур для сглаживания. Щелкните по инструменту Smooth (Сглаживание) на панели инструментов (Рисунок 7.15). Щелкните по инструменту и протащите его вдоль контура. Отпустите кнопку мыши. Теперь контур содержит меньше точек.

Вы можете настроить инструмент Smooth так, чтобы он реагировал на движение перемещающейся мыши.

Щелкните инструментом Реn чтобы

Рисунок 7.4. Щелкните инструментом Реn, чтобы создать угловую точку, представляющую собой небольшой черный квадратик

Создание прямой линии

Щелкните по инструменту Реn на панели инструментов (Рисунок 7.2).

Точки пера

Инструмент Реn - это один из самых важных инструментов в любой графической программе. С его помощью вы получаете возможность создавать в программе InDesign более сложные формы, чем посредством инструментов основных фигур. (Подробно о работе с основными фигурами см. в главе 4.)

Если вы уже работали с инструментом Реn в программе Adobe Illustrator или Macromedia FreeHand, то овладеть аналогичным инструментом в программе InDesign на составит труда

Чтобы облегчить изучение инструмента в случае, если вы никогда не работали с ним, прежде всего необходимо ознакомиться с элементами контура.

Удаление контура с помощью инструмента Erase

Удаление контура с помощью инструмента Erase

Выделите контур, часть которого хотите удалить. Выберите инструмент Erase (Ластик) на панели инструментов (Рисунок 7.18). Щелкните по инструменту Erase и протащите его вдоль контура. Отпустите кнопку мыши, чтобы увидеть результат.

Инструмент Erase всегда разрывает замкнутый контур

Применив инструмент к середине открытого контура, вы создадите два отдельных открытых контура Они будут выделены.

Удаление манипулятора

Удаление манипулятора

Протащите мышь, чтобы создать точку гладкой кривой. Переместите курсор к точке привязк Рядом с ним появится изображение н большого уголка. Щелкните мышью. Манипулятор б дет удален, а точка преобразована в у ловую точку с одним манипуляторе Продолжайте создавать контур с помощью прямой или изогнутой лини

Щелкните мышью, чтобы следующий с мент принял форму прямой линии Про щите мышь, чтобы создать кривую В случае, если угловая точка не имеет управляющих манипуляторов, вы можете вытянуть один манипулятор из соответствующей точки привязки.

Удаление точек

Наверняка вас сбивает с толку разнообразие инструментов и команд, предназначенных для удаления точек и сегментов. Перечислю функции, выполняемые каждым инструментом:

Add и Delete Anchor Point (Добавить и удалить точку привязки) - добавление или удаление точек привязки без разрыва контура; Erase (Ластик) - разрыв контура; Scissors (Ножницы)-создание в конкретном месте двух крайних точек; Delete - удаление точек или сегментов, выбранных инструментом Direct Selection. Если применить команду к сегментам в центре контура, он будет разделен на две части.

Удаление точки контура

Удаление точки контура

Выделите контур. Выберите инструмент Delete Anchor Point (Удалить точку привязки) на панели инструментов (Рисунок 7.10). Щелкните по точке контура для ее удаления.

При размещении над точкой контура инструмент Pen автоматически становится инструментом Delete Anchor Point.

Можно также создать открытый контур, удалив сегмент или точку между двумя сегментами.

Удаление сегмента контура

Выделите сегмент для удаления при помощи инструмента Direct Selection Нажмите клавишу Delete или выполните команды Edit -> Clear (Редактирование -> Удалить). Сегмент будет удален, а контур открыт.

При выборе точки инструментом Direct Silection можно удалить сегменты с обеих сторон от нее.

Вы также можете изменять управляют! манипуляторы точки привязки. Это npиведет к преобразованию формы сегме< тов, соответствующих этой точке.

Выбор и перемещение группы точек

Выбор и перемещение группы точек

Выберите инструмент Direct Selection на панели инструментов. Протащите мышь, чтобы создать прямоугольную область выделения вокруг точек, которые хотите выбрать. Выбранные точки будут закрашены, невыбранные-останутся пустыми.

Вытягивание манипулятора из точки

Вытягивание манипулятора из точки

Щелкните мышью, чтобы создать угловую точку без манипуляторов. Переместите курсор к только что созданной точке привязки. Рядом с ним появится изображение небольшого уголка. Протащите мышь, чтобы вытянуть манипулятор из точки привязки. Продолжите рисовать контур с помощью изогнутой линии.

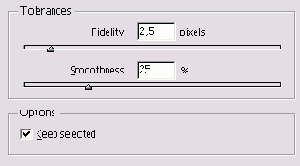

Задайте значения точности и гладкости

Рисунок 7.16. Задайте значения точности и гладкости контура, чтобы пользоваться инструментом Smooth

Замыкание контура кривой

Замыкание контура кривой

Поместите курсор над начальной точкой. Рядом с ним появится небольшой кружок, означающий, что вы можете замкнуть контур. Чтобы замкнуть контур, протащите мышь в обратном направлении.

Замыкание контура при помощи прямой линии

Замыкание контура при помощи прямой линии

Поместите курсор над начальной точкой. Рядом с ним появится небольшой кружок (Рисунок 7.6). Это означает, что вы можете замкнуть контур. Щелкните мышью. Контур будет замкнут угловой точкой, и вы сможете начать создавать новый контур.
