Adobe InDesign CS2


Начало работы



В этом уроке будет скомпонован буклет для компакт-диска. С этой целью вы импортируете изображения, созданные в программах Adobe Photoshop и Adobe Illustrator, и разместите их надлежащим образом. После того как вкладыш будет распечатан и обрезан, его можно вставить в коробку компакт-диска, предварительно согнув.

В уроке описывается процедура, которую можно выполнить в программе Adobe Photoshop, если она установлена на вашем компьютере.

Прежде чем начать работу, восстановите стандартные настройки программы Adobe InDesign. Для этого обратитесь к разделу «Восстановление настроек по умолчанию».

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл *Открыть) и откройте файл 07_a.indd, находящийся в папке IDCIB * Lessons * ID_07 на вашем жестком диске.



3. Появится диалог с сообщением о том, что публикация содержит отсутствующие или измененные связи. Щелкните на кнопке Don't Fix (He править); вы устраните эту проблему позже в этом уроке.

4. Если необходимо, переместите палитру Links (Связи), чтобы она не мешала просмотру документа. Палитра Links (Связи) открывается автоматически, когда вы открываете документ программы InDesign, содержащий отсутствующие или измененные связи.

5. Чтобы увидеть, как будет выглядеть законченный документ, откройте файл 07_b.indd, находящийся в той же папке. Если желаете, можно оставить этот документ открытым, чтобы во время работы использовать его в справочных целях. Когда вы будете готовы продолжить работу с документом данного урока, выберите в меню команду Window * 07_a.indd (Окно * 07_a.indd).


6. Выберите в меню команду File * Save As (Файл * Сохранить как), присвойте файлу имя 07_cdbook.indd и сохраните его в папке ID_07.

Во время работы вы можете свободно перемещать палитры и изменять значение увеличения документа до уровня, который вам наиболее подходит. За более детальной информацией обратитесь к разделам «Изменение масштаба отображения документа» и «Использование палитры Navigator (Навигатор)».


Добавление изображений из других программ



Программа InDesign поддерживает множество распространенных форматов графических файлов. Несмотря на то, что вы можете использовать изображения, созданные с применением широкого диапазона программ для работы с графикой, лучше всего программа InDesign работает с профессиональными графическими редакторами компании Adobe, как, например, программы Photoshop и Illustrator.

По умолчанию импортированные изображения являются связанными (linked). Это значит, что программа InDesign отображает файл изображения на вашем макете, не копируя файл целиком в документ программы.

Вот два основных преимущества связывания файлов-ресурсов. Во-первых, это позволяет экономить дисковое пространство, особенно в тех случаях, когда один и тот же графический файл используется в нескольких документах программы InDesign.

Во-вторых, связанный документ можно редактировать в той же программе, которую вы использовали для его создания, а затем просто обновить связь на палитре Links (Связи) программы InDesign. При обновлении связи сохраняются текущее расположение и значения параметров настройки ресурса, поэтому вам не нужно заново проделывать одну и ту же работу.

Все связанные изображения и текстовые файлы перечисляются на палитре Links (Связи), которая содержит кнопки и команды для управления связями. При формировании результирующего документа в формате PostScript или PDF программа InDesign использует связи для обеспечения такого же высокого качества, как и у оригинала, храня отдельно версии помещенных изображений.


Сравнение векторной и растровой графики



Инструменты рисования программ Adobe InDesign и Adobe Illustrator создают векторную графику, также называемую чертежной графикой (draw graphics), которая образуется из фигур, основанных на математических выражениях. Векторная графика состоит из гладких линий, которые не теряют четкости при масштабировании. Векторная графика подходит для иллюстраций, шрифтов и изображений, таких как логотипы, обычно масштабируемых до различных размеров.

В основе растровых изображений лежит сетка пикселов, а для создания таких изображений используются программы редактирования изображений, например, Adobe Photoshop. Работая с растровыми изображениями, вы редактируете отдельные пикселы, а не объекты или фигуры. Поскольку растровая графика позволяет передавать неуловимые градации оттенков черно-белых и цветных изображений, она подходит для тоновых изображений, таких как фотографии или иллюстрации, созданные в программах рисования. Недостаток растровой графики состоит в том, что при увеличении изображение теряет четкость и выглядит «зубчатым». Более того, размер файлов растровых изображений обычно больше, чем размер похожего файла с векторной графикой.



Логотип нарисован с использованием векторной (слева) и растровой графики (справа)


В общем, используйте векторные инструменты рисования для создания иллюстрации или текста с четкими границами, которые выглядят одинаково при любом размере, как, например, логотип, печатаемый и на визитке, и на плакате. Создавать векторные иллюстрации можно в программе InDesign, используя инструменты рисования. Возможно, вы предпочтете воспользоваться преимуществом более обширного набора векторных инструментов рисования программы Illustrator. Программу Photoshop можно использовать для создания растровых изображений, имеющих мягкие рисованные линии, или фотографий, а также для применения специальных эффектов к штриховым рисункам.


Управление связями с импортированными файлами



При открытии документа вы увидели предупреждающий диалог, сообщающий o проблемах со связанными файлами. Эти проблемы можно решить при помощи палитры Links (Связи), которая содержит полную информацию о статусе любого из связанных текстовых или графических файлов вашего документа.


Идентификация импортированных изображений



Идентифицировать некоторые изображения, которые уже были импортированы в документ, можно с помощью трех различных методов, использующих палитру Links (Связи). Позднее в этом уроке вы будете использовать палитру Links (Связи) также для редактирования и обновления импортированных изображений.

1. Если необходимо, измените масштаб или прокрутите окно документа, чтобы было видно оба разворота документа. В качестве альтернативы можете выбрать в меню команду View * Entire Pasteboard (Вид * Весь монтажный стол).

2. Если палитра Links (Связи) не видна на экране, выберите в меню команду Window * Links (Окно * Связи).

3. Используя инструмент Selection (Выделение) (



А. Имя связанного файла. В. Значок File Modified (Файл изменен). С. Страница, на которой находится связанный элемент. D. Кнопка Relink (Связать заново). Е. Кнопка Go To Link (Перейти по связи). F. Кнопка Update Link (Обновить связь). G. Кнопка Edit Original (Редактировать оригинал)


4. Используя инструмент Selection (Выделение), выделите изображение большой руки, которое расположено на втором развороте (страницы 5-7). Имя файла данного изображения 07_j.psd теперь выделено на палитре Links (Связи).

Теперь палитра Links (Связи) будет использована для нахождения изображения на макете.

5. На палитре Links (Связи) выделите файл 07_h.psd, а затем щелкните на кнопке Go To Link (Перейти по связи) (

Если палитра Links (Связи) все еще находится в центре окна документа, можете переместить ее, чтобы она не закрывала страницу во время работы с оставшейся частью урока.

Данные методы распознавания и нахождения связанных изображений будут полезны во время выполнения урока, а также при работе с большим числом импортированных файлов.


Просмотр информации об импортированных файлах



Палитру Links (Связи) можно использовать для управления помещенными изображениями или текстовыми файлами другими способами, например, посредством обновления или замены текста или изображения. Все методы данного урока, касающиеся управления связанными файлами, в равной мере применимы как к графическим, так и к текстовым файлам, которые помещаются в документ.

1. Если палитра Links (Связи) не видна на экране, выберите в меню команду Window * Links (Окно * Связи), чтобы отобразить ее. Если вы не можете увидеть все имена связанных файлов без прокрутки, нажав и удерживая кнопку мыши, перетащите правый нижний угол палитры для увеличения ее размера, чтобы были видны все имена.

2. Дважды щелкните на связи с именем 07_g.psd. Появится диалог Link Information (Информация о связи), в котором содержится информация о связанном файле.

3. Щелкните на кнопке Next (Следующий), чтобы отобразить информацию о следующем файле в списке палитры Links (Связи), 07_h.psd. Таким способом можно быстро исследовать все связи. Некоторые связи могут содержать значок предупреждения (

По умолчанию файлы на палитре Links (Связи) отсортированы таким образом, что файлы, находящиеся в начале списка, нуждаются в обновлении или в повторном связывании. Чтобы отсортировать список файлов другими способами, можно воспользоваться командами меню палитры Links (Связи).

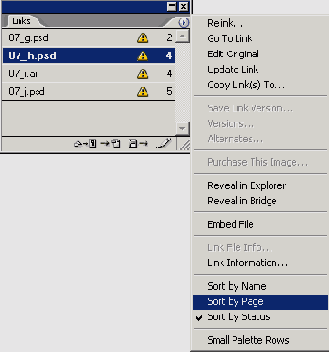

4. В меню палитры Links (Связи) выберите команду Sort by Page (Сортировать по страницам). Теперь файлы в списке палитры Links (Связи) отсортированы в соответствии с порядковым номером страницы, на которой находятся связанные элементы.


Обновление измененных изображений



Даже после помещения текстовых или графических файлов в документ программы InDesign, можно использовать другие программы для изменения этих файлов. Палитра Links (Связи) указывает, какие файлы были изменены вне программы InDesign, и дает возможность обновить ваш документ с самыми последними версиями данных файлов.

На палитре Links (Связи) в строке файла с именем 07_i.ai отображается значок предупреждения (

Просмотр статуса связи на палитре Links (Связи)

Связанное изображение может отображаться на палитре Links (Связи) одним из следующих способов:

 Если была импортирована последняя версия изображения и изображение не менялось с того момента, то отображается только имя файла и номер страницы документа.  Если файл был изменен, то отображается значок желтого треугольника с восклицательным знаком (  Если файл отсутствует, то отображается красный шестиугольник с вопросительным знаком. Это означает, что исходного файла нет в том месте, откуда он был первоначально импортирован, хотя этот файл может находиться в другом месте. Такая ситуация может произойти в том случае, когда кто-нибудь перенес исходный файл в другую папку или на другой сервер после того, как файл был импортирован в документ программы InDesign. Вы не можете узнать, является ли отсутствующий файл последней версией, пока не найдете оригинал. Если вы печатаете или экспортируете документ, на палитре Links (Связи) которого отображается такой значок, изображение может быть напечатано или проэкспортировано не с полным разрешением.

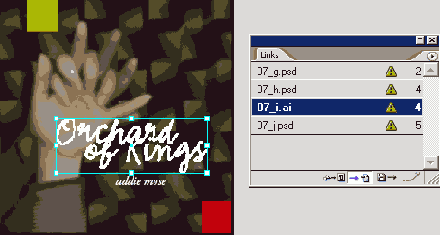

1. На палитре Links (Связи) выберите файл 07_i.ai и щелкните на кнопке Go To Link (Перейти по связи) (


2. Щелкните на кнопке Update Link (Обновить связь) () и щелкните для каждого из них на кнопке Update Link (Обновить связь). Для обновления связей нескольких файлов одновременно выделите последовательные файлы, удерживая нажатой клавишу Shift. или удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS), щелкайте на именах файлов, чтобы выделить непоследовательные файлы на палитре Links (Связи).


Все кнопки, расположенные в нижней части палитры Links (Связи), дублируются командами меню палитры Links (Связи).


3. Используя инструмент Selection (Выделение) (

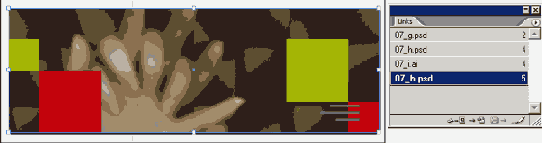

Теперь вы замените большое широкое изображение рук, которое расположено на втором развороте (страницы 5-7), на модифицированное изображение. Чтобы переопределить текущую связь для другого изображения, будет использована кнопка Relink (Связать заново).

4. Перейдите на страницы 5-7 (второй разворот) и выберите в меню команду View * Fit Spread in Window (Вид * Целый разворот).

5. Выберите файл 07_j.psd с изображением двух рук, занимающим страницы 5-7. Вы можете определить, правильное ли изображение выбрано, поскольку имя файла изображения становится выделенным на палитре Links (Связи).


6. Щелкните на кнопке Relink (Связать заново) (

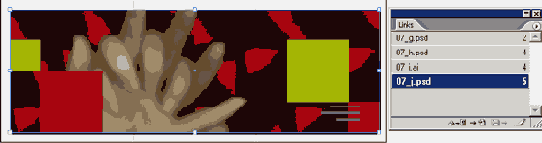

7. В открывшемся диалоге Locate File (Нахождение файла) перейдите в папку ID_07, чтобы найти файл 07_h.psd, и щелкните на кнопке Open (Открыть). Новая версия изображения (имеющая зеленоватый оттенок, который особенно заметен на фоне) заменяет исходное изображение (с красным цветом фона) и соответствующим образом обновляется палитра Links (Связи).


8. Щелкните на пустой области на монтажном столе, чтобы снять выделение со всех элементов файла.

9. Выберите в меню команду File * Save (Файл * Сохранить), чтобы сохранить выполненную работу.


Помещение файла программы Photoshop и настройка качества отображения



Теперь, когда все связи обновлены, можно добавлять другие изображения. Вы поместите файл программы Photoshop в документ программы InDesign. Программа InDesign импортирует непосредственно файлы программы Photoshop; нет необходимости в сохранении файлов в других форматах и нет необходимости в объединении слоев перед импортированием.

Как только вы поместите изображение, программа InDesign автоматически создаст версию данного изображения с низким разрешением (proxy - экранная версия) в соответствии с текущими значениями параметров диалога Preferences (Настройки). Это и все другие изображения в данном документе являются экранными версиями с низким разрешением, поэтому на изображении заметны зубчатые края. Можно управлять степенью детализации, используемой программой InDesign для отображения помещенных изображений. Понижение экранного качества помещенных изображений приводит к увеличению скорости отображения страниц и не влияет на качество результирующего документа.

1. Используя открывающийся список, расположенный в строке состояния окна документа, перейдите на страницу 7 вашего документа. Если необходимо, измените масштаб или прокрутите окно документа, чтобы можно было видеть страницу целиком.

2. На палитре Layers (Слои) щелкните на слое Photos, чтобы сделать его целевым.

3. Убедитесь, что никакие элементы не выделены. Затем выберите в меню команду File * Place (Файл * Поместить) и в открывшемся диалоге дважды щелкните на файле 07_c.psd, находящемся в папке ID_07.

4. Расположите значок загруженного изображения слева и немного ниже верхней границы зеленого квадрата и щелкните один раз.


Не беспокойтесь о прямоугольнике с белым фоном, расположенным позади изображения. Вы удалите его в следующей части данного урока. Теперь вы увеличите документ, чтобы, используя высокую степень увеличения, можно было изучить параметры, отвечающие за качество отображения.

5. Щелкните на вкладке палитры Navigator (Навигатор) (или выберите в меню команду Window * Navigator (Окно * Навигатор), чтобы отобразить палитру). Используйте палитру, чтобы увеличить масштаб до значения 400%, при этом сохраняя положение помещенного изображения в центре экрана.

6. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении груши, а затем выберите в открывшемся контекстном меню команду Display Performance * High Quality Display (Параметры отображения * Отображение графики с высоким разрешением). Изображение груш теперь отображается с полным разрешением. Обратите внимание, что изменение разрешения не затронуло остальные изображения документа. Используйте данный способ, что убедиться в четкости, внешнем виде или расположении помещенного изображения на макете программы InDesign.



Экранное отображение, установленное в значение Typical Display (Стандартное отображение графики) (слева) и High Quality Display (Отображение графики с высоким разрешением) (справа)


7. Выберите в меню команду File * Save (Файл * Сохранить).


Работа с обтравочными контурами



В программе InDesign можно удалить нежелательный фон из изображений. Вы узнаете о том, как это сделать, в следующей процедуре. Помимо того, что в программе InDesign можно удалять фон, в программе Photoshop можно создавать пути или альфа-каналы, которые в дальнейшем могут быть использованы в качестве контура изображения на макете программы InDesign.

Изображение, которое вы только что поместили, имеет залитый сплошным цветом прямоугольный фон, блокирующий просмотр области, находящейся за ним. Нежелательные части изображения можно скрыть при помощи обтравочного контура (clipping path) - нарисованного векторного контура, который работает как маска. Программа InDesign может создавать обтравочные контуры из изображений многих видов:

 Если вы создали путь в программе Photoshop и сохранили его вместе с изображением, программа InDesign может создать обтравочный контур из этого пути.  Если вы нарисовали рисунок в альфа-канале программы Photoshop и сохранили его вместе с изображением, программа InDesign может создать обтравочный контур из этого рисунка. Альфа-канал отвечает за прозрачные и непрозрачные области изображения и в большинстве случаев создается для изображений, используемых для комбинирования с фотографиями или видео.  Если у изображения светлый или белый фон, программа InDesign может автоматически определить границы фона и создать обтравочный контур.


Помещенное изображение груш не имеет обтравочного контура или альфа-канала, однако у него есть залитый сплошным белым цветом фон, который программа InDesign может удалить.


Удаление фона белого цвета в программе InDesign



Для удаления фона сплошного белого цвета из изображения можно использовать вариант Detect Edges (По границам) команды Clipping Path (Обтравочный контур). Вариант Detect Edges (По границам) позволяет скрыть области изображения, изменив форму фрейма, содержащего изображение, при необходимости добавив точки привязки. За более детальной информацией обратитесь к вставке «О фреймах, путях и выделениях» в уроке 3.

1. Используя инструмент Selection (Выделение) () и щелкните на изображении, когда форма курсора мыши примет форму руки (

Активизирование фрейма изображения при помощи инструмента Direct Selection (Прямое выделение) делает видимыми точки привязки, что позволяет во время работы точно наблюдать за тем, как программа InDesign преобразует фрейм в обтравочный контур. Данная процедура будет работать и в том случае, когда вы выделите изображение или его ограничивающий прямоугольник вместо фрейма, однако вы не получите такого же детального визуального представления.

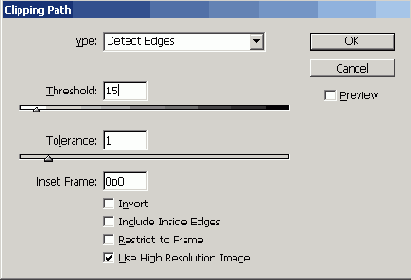

2. Выберите в меню команду Object * Clipping Path (Элемент * Обтравочный контур). При необходимости перетащите в сторону диалог Clipping Path (Обтравочный контур), чтобы видеть изображение груш.


3. В открывающемся списке Туре (Тип) выберите значение Detect Edges (По границам). Установите флажок Preview (Просмотр), чтобы наблюдать затем, как белый фон будет почти полностью удален из изображения.

4. Перетаскивая ползунок Threshold (Порог), наблюдайте за изображением на странице 7. Значение параметра Threshold (Порог) должно обеспечивать максимально полно скрытие белого фона, при этом не должны удаляться части объекта (более темные области). В данном примере использовалось значение параметра Threshold (Порог), равное 15.

Если вы не можете подобрать значение параметра Threshold (Порог), которое бы удаляло весь фон, не затрагивая объекта, укажите значение, которое оставляет видимым весь объект целиком с небольшим количеством пикселов белого фона. Оставшиеся области белого фона будут удалены на следующих шагах во время точной настройки обтравочного контура.


Значение параметра Threshold (Порог) используется для скрытия светлых областей изображения, начиная с областей белого цвета. Когда вы перетаскиваете ползунок вправо, выбирая более высокое значение параметра, все больше и больше темных тонов включается в диапазон тонов, которые будут спрятаны. Не пытайтесь найти значение параметра, которое идеально подходит для груш. Немного позднее вы познакомитесь с методом улучшения обтравочного контура.

5. Перетащите ползунок Tolerance (Допуск) немного влево, чтобы значение параметра находилось в пределах от 1 до 1.8.


Значение параметра Tolerance (Допуск) определяет число точек в автоматически создаваемом фрейме. Если вы перетащите ползунок вправо, программа InDesign будет использовать меньше точек, поэтому обтравочный контур будет хуже повторять контуры изображения (более высокое значение допуска). Использование меньшего числа точек в контуре может ускорить процесс печати документа, однако такой контур может быть недостаточно точным.

6. В поле ввода Inset Frame (Отступ от фрейма) введите значение, которое ликвидирует все оставшиеся области фона, и щелкните на кнопке ОК. В данном примере было задано значение 0р1 (ноль пика, один пункт). Параметр равномерно сжимает текущую форму обтравочного контура, не затрагивая значения светлых оттенков изображения. Затем щелките на кнопке ОК, чтобы закрыть диалог Clipping Path (Обтравочный контур).

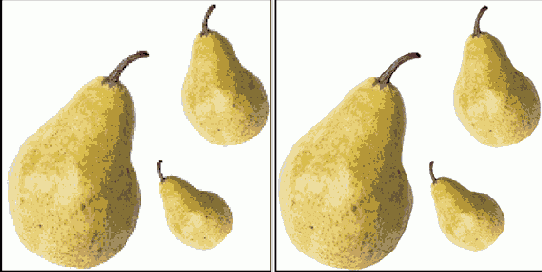

До и после установки отступа от внутреннего фрейма величиной в один пункт


7. (Необязательно) Обтравочный контур можно улучшить. Убедитесь, что контур активизирован, или щелкните на любом из изображений груш, используя инструмент Direct Selection (Прямое выделение) (

Теперь, чтобы увеличить производительность, необходимо сменить качество отображения обратно на низкое разрешение.

8. Щелкните правой кнопкой мыши (Windows) или, удерживая клавишу Control (Mac OS), щелкните на изображении груши, а затем выберите в открывшемся контекстном меню команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики), чтобы установить низкое разрешение отображения для данного изображения.

9. Сохраните файл.

Используя режим Detect Edges (По границам), можно удалить фон, залитый сплошным черным цветом. Для этого необходимо просто установить флажок Invert (Инвертирование) и указать большое значение параметра Threshold (Порог).


Работа с альфа-каналами



Когда фон изображения не залит сплошным белым или черным цветами, эффективность удаления фона с помощью режима Detect Edges (По границам) может быть очень низкой. В таких изображениях удаление значений ярких оттенков может также привести к удалению частей объекта, которые используют такие же значения ярких оттенков. Вместо этого можно использовать профессиональные инструменты для удаления фона программы Photoshop, чтобы указать прозрачные области, используя пути или альфа-каналы. Затем программа InDesign создаст обтравочный контур из данных областей.

Если вы помещаете файл программы Photoshop (.psd), состоящий из изображения, расположенного на прозрачном фоне, программа InDesign сохраняет прозрачность независимо от того, используются обтравочные контуры или альфа-каналы. Это может быть особенно полезным при помещении изображения с мягкими или размытыми краями.

Импортирование файла программы Photoshop и альфа-каналов



Предыдущее изображение было импортировано при помощи команды Place (Поместить). Теперь используйте альтернативный способ: просто перетащите изображение, созданное в программе Photoshop, на разворот программы InDesign. Программа InDesign может непосредственно использовать пути программы Photoshop и альфа-каналы - нет необходимости сохранять файл программы Photoshop в другом формате файла.

1. Убедитесь, что на палитре Layers (Слои) выделен слой Photos, поскольку изображение будет добавлено именно на этот слой.

2. Перейдите на страницу 2 вашего документа. Затем измените размер окна программы Explorer (Windows) или Finder (Mac OS) и размер окна программы InDesign, чтобы можно было одновременно видеть списки файлов на рабочем столе и в окне документа программы InDesign. Убедитесь, что видна нижняя левая четверть страницы 2 документа.

3. В программе Explorer (Windows) или Finder (Mac OS) откройте папку ID_07, в которой находится файл 07_d.psd.

4. Перетащите файл 07_d.psd на страницу 2 документа программы InDesign. Используя инструмент Selection (Выделение) (

При перетаскивании файла будьте внимательны, чтобы не отпустить его на квадраты, залитые сплошным цветом. Если вы опустите файл на объект, нарисованный в программе InDesign, файл будет помещен внутри объекта. Если это все же случилось, выберите в меню команду Edit * Undo (Правка * Отменить) и попробуйте повторить операцию снова.


5. При необходимости можно снова максимизировать размер окна программы InDesign, поскольку импортирование файла закончено.


Изучение путей и альфа-каналов программы Photoshop



В изображении программы Photoshop, которое вы только что перетащили на документ программы InDesign, у руки и фона имеется множество одинаковых значений светлых оттенков. Вот почему фон не может быть легко изолирован при помощи режима Detect Edges (По границам) команды Clipping Path (Обтравочный контур).

Вместо этого вы настроите программу InDesign на использование пути или альфа-канала программы Photoshop. Вначале вы откроете изображение прямо в программе Photoshop при помощи палитры Links (Связи), чтобы увидеть, какие пути или альфа-каналы уже включены в файл.

Для выполнения описанного метода требуется полная версия программы Photoshop 4.0 или выше; будет проще, если у вас достаточно оперативной памяти (RAM), чтобы во время работы одновременно держать открытыми программы InDesign и Photoshop. Если для вашей конфигурации эти критерии неприменимы, вы можете продолжить чтение данных шагов, чтобы понять, как выглядят и работают альфа-каналы программы Photoshop, а затем вернуться к работе в следующей части этого урока.

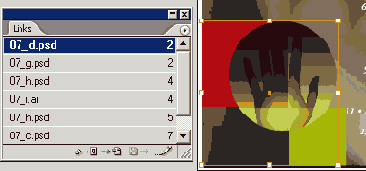

1. Если необходимо, используйте инструмент Selection (Выделение), чтобы выделить изображение 07_d.psd в программе InDesign.

2. Если палитра Links (Связи) еще не открыта, выберите в меню команду Window* Links (Окно * Связи). Имя файла изображения будет выделено на палитре Links (Связи).


3. На палитре Links (Связи) щелкните на кнопке Edit Original (Редактировать оригинал) (

Иногда щелчок на кнопке Edit Original (Редактировать оригинал) приводит к открытию изображения в программе, отличной от программы Photoshop и программы, в которой данный файл был создан. Когда вы устанавливаете программное обеспечение, некоторые программы установки изменяют настройки операционной системы, определяющие ассоциации имен файлов с программами. Команда Edit Original (Редактировать оригинал) использует эти настройки ассоциации имен файлов с программами. Чтобы изменить настройки, обратитесь к документации по вашей операционной системе.


4. Если при открытии изображения в программе Photoshop появляется диалог Embedded Profile Mismatch (Несоответствие встроенного профиля), выполните одно из следующих действий:

 Если вы не используете управление цветом, установите переключатель How do you want to proceed (Как вы желаете продолжить) в положение Use the Embedded Profile (Instead of the Working Space) (Использовать встроенный профиль (вместо рабочего пространства)).  Если настройки управления цветом установлены правильно как для программы Photoshop, так и для программы InDesign с использованием калиброванных ICC-профилей, установите переключатель How do you want to proceed (Как вы желаете продолжить) в положение Convert Document's Colors to the Working Space (Преобразовать цвета документа в рабочее пространство), чтобы в точности воспроизвести изображение в программе Photoshop.


5. В меню программы Photoshop выберите команду Window * Channels (Окно * Каналы), чтобы отобразить палитру Channels (Каналы), или щелкните на вкладке палитры Channels (Каналы).

Помимо стандартных каналов цветовой модели RGB, палитра Channels (Каналы) содержит дополнительно три альфа-канала. Эти каналы были нарисованы с использованием инструментов маскирования и рисования программы Photoshop.



Файл программы Photoshop, сохраненный с тремя альфа-каналами


6. На палитре Channels (Каналы) программы Photoshop щелкните на канале Alpha 1, чтобы увидеть, как он выглядит; затем щелкните на каналах Alpha 2 и Alpha 3, чтобы сравнить их.

7. В меню программы Photoshop выберите команду Window * Paths (Окно * Пути), чтобы открыть палитру Paths (Пути), или щелкните на вкладке палитры Paths (Пути).


Палитра Paths (Пути) содержит два именованных пути, Shapes (Фигуры) и Circle (Круг). Данные пути были нарисованы с использованием инструмента Реп (Перо) и других инструментов группы Path (Путь) программы Photoshop, хотя они также могут быть нарисованы в программе Illustrator, а затем вставлены в программу Photoshop.

8. На палитре Paths (Пути) программы Photoshop щелкните на пути Shapes, чтобы увидеть данный путь. Затем щелкните на пути Circle.

Работа с программой Photoshop закончена, поэтому можно выйти из программы.


Использование альфа-каналов программы Photoshop в программе InDesign



Сейчас вы вернетесь снова к программе InDesign и увидите, как создать различные обтравочные контуры из путей и альфа-каналов программы Photoshop.

1. Переключитесь на программу InDesign. Убедитесь, что файл программы Photoshop 07_d.psd все еще выделен на странице; при необходимости выделите его, используя инструмент Selection (Выделение) (


2. (Необязательно) Щелкните правой кнопкой мыши (Windows) или щелкните мышью, удерживая нажатой клавишу Control (Mac OS), на изображении руки и в открывшемся контекстном меню выберите команду Display Performance * High Quality Display (Параметры отображения » Отображение графики с высоким разрешением). Этот шаг не является обязательным, однако он позволит точно просматривать результаты на следующих шагах.

3. Не снимая выделения с изображения руки, выберите в меню команду Object * Clipping Path (Элемент * Обтравочный контур). При необходимости переместите диалог Clipping Path (Обтравочный контур) в сторону, чтобы вы могли видеть изображение во время работы.

4. Убедитесь, что флажок Preview (Просмотр) диалога Clipping Path (Обтравочный контур) установлен, а затем в открывающемся списке Туре (Тип) выберите значение Alpha Channel (Альфа-канал). Станет доступным открывающийся список Alpha (Альфа-канал), состоящий из имен трех альфа-каналов, которые вы видели в программе Photoshop.

5. В открывающемся списке Alpha (Альфа-канал) выберите значение Alpha 1. Программа InDesign создаст обтравочный контур из альфа-канала. Затем выберите значение Alpha 2 из того же списка и сравните результаты.

Первый обтравочный контур был создан с использованием значений по умолчанию для параметров, определяющих границы альфа-канала. Можно точно настроить обтравочный контур, который программа InDesign создает из альфа-канала, изменив значения параметров Threshold (Порог) и Tolerance (Допуск), как вы делали это ранее в данном уроке для режима Detect Edges (По границам). Для альфа-каналов начинайте настройку с небольшого значения параметра Threshold (Порог), например 1.


6. В открывающемся списке Alpha (Альфа-канал) выберите значение Alpha 3 и установите флажок Include Inside Edges (Включить внутренние границы). Обратите внимание на изменения в изображении.

Установленный флажок Include Inside Edges (Включить внутренние границы) заставляет программу InDesign распознать дырку в виде бабочки, нарисованную в альфа-канале Alpha 3, и добавить ее к обтравочному контуру.

Вы можете увидеть, как выглядит дыра в виде бабочки в программе Photoshop, просмотрев альфа-канал Alpha 3 исходного файла программы Photoshop, как вы сделали это в предыдущей процедуре «Изучение путей и альфа-каналов программы Photoshop».


7. В открывающемся списке Туре (Тип) выберите значение Photoshop Path (Путь программы Photoshop), а затем в открывающемся списке Path (Путь) выберите значение Shapes. Программа InDesign изменит форму фрейма изображения, чтобы соответствовать пути программы Photoshop.

8. В открывающемся списке Path (Путь) выберите значение Circle. Поскольку это желаемый эффект для текущего дизайна, щелкните на кнопке ОК.


Поскольку вы закончили работу с данным изображением, можете установить для него стандартное разрешение отображения, используемое в документе по умолчанию.

9. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении руки, чтобы открыть контекстное меню, и выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики). После этого сохраните файл.


Импортирование файла программы Illustrator



Программа InDesign использует все преимущества гладких линий, обеспечиваемых форматом EPS векторных изображений, которые создаются в программе Adobe Illustrator. Когда вы используете высокое качество отображения программы InDesign, векторные изображения и текст в формате EPS всегда имеют гладкие линии при любой степени увеличения. Для большинства векторных изображений в формате EPS не требуется обтравочный контур, поскольку большинство программ сохраняют такие изображения с прозрачным фоном. В этом разделе вы перетащите изображение, созданное в программе Illustrator, из папки в документ программы InDesign.

1. Убедитесь, что папка ID_07 и окно документа программы InDesign одновременно видны на экране. Если необходимо, в программе InDesign измените масштаб или прокрутите окно документа, чтобы одновременно были видны страницы 5 и 6. Возможно, будет полезно просмотреть весь разворот целиком, выбрав в меню команду View * Fit Spread In Window (Вид * Целый разворот).

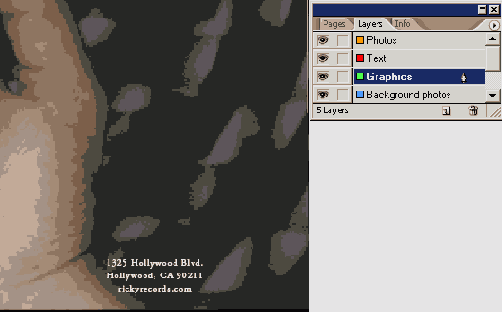

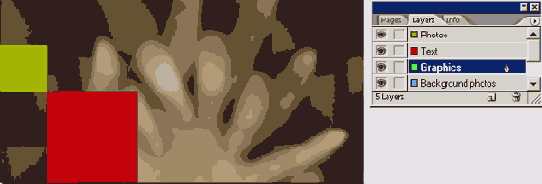

2. На палитре Layers (Слои) выделите слой Graphics (Изображения).

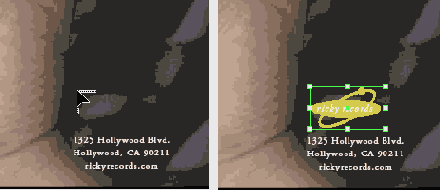

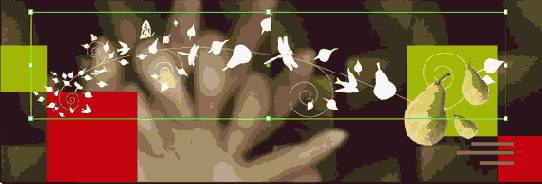

3. Перетащите файл 07_e.ai программы Illustrator в окно документа программы InDesign. Расположите его, как показано на рисунке.


4. Если желаете, измените размер окна программы InDesign, поскольку импортирование файла уже закончено.

Сейчас вы увидите, как отображение графики с высоким разрешением в программе InDesign влияет на вид векторного изображения.

5. Отобразите палитру Navigator (Навигатор). Выделив изображение, созданное в программе Illustrator, введите 1000 в поле ввода Zoom (Масштаб) и нажмите клавишу Enter (Windows).

6. При необходимости переместите прямоугольник текущей области просмотра на палитре Navigator (Навигатор), чтобы увидеть больше деталей в изображении, созданном в программе Illustrator.

7. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении плюща и в открывшемся контекстном меню выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики). Обратите внимание на зазубренность краев изображений. Затем, используя снова контекстное меню, выберите команду Display Performance * High Quality Display (Параметры отображения » Отображение графики с высоким разрешением).

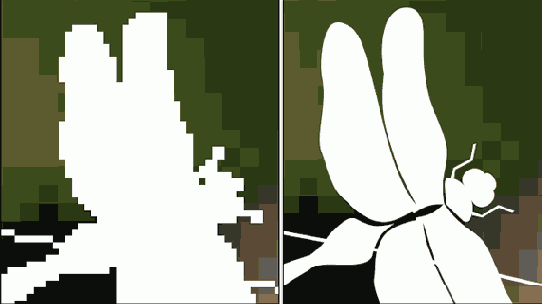

Экранное разрешение изображения со стандартным и высоким качеством отображения


Параметры отображения



Выбрав команду High Quality Display (Отображение графики с высоким разрешением), вы сможете увидеть изображение, созданное в программе Illustrator, при максимальном уровне детализации с резкими, четкими краями. Поскольку в данном случае отображение является точным, вы можете использовать данный вид для правильного расположения и выравнивания изображений в формате EPS и созданных в программе Illustrator, особенно в том случае, когда работа производится при большом масштабе увеличения. Однако в случае использования отображения графики с высоким разрешением может наблюдаться небольшое падение производительности компьютера. Чтобы ускорить отображение изображения для оставшейся части урока, вы переключитесь снова на отображение графики с низким разрешением.

8. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении плюща и в открывшемся контекстном меню выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики).

9. Сохраните файл.


Помещение PDF-файла



В макет программы InDesign можно включать файлы формата Adobe Portable Document Format (Формат машинонезависимых документов компании Adobe) (PDF). Формат PDF является популярным форматом для обмена документами и изображениями, к которым, например, относятся рекламные материалы, потому что данный формат сохраняет цвета профессионального качества, векторные и растровые изображения, текст для широкого диапазона программ и компьютерных платформ. Формат PDF можно использовать для публикации одного и того же документа на бумаге и в Интернете, поддерживая соответствующее качество для обоих источников. В этом разделе вы импортируете PDF-файл, содержащий логотип компании, созданный и сохраненный прямо из программы Adobe Illustrator.

1. Перейдите на страницу 3 документа и убедитесь, что все элементы, расположенные на странице, видны. Убедитесь также, что на палитре Layers (Слои) выделен слой Graphics.


Сейчас будет использована клавишная комбинация для открытия диалога Place (Поместить).

2. Нажмите комбинацию клавиш  Ctrl +D (Windows) или Command+D (Mac OS). В открывшемся диалоге Place (Поместить) сбросьте флажок Replace Selected Item (Заменить выделенный элемент) и установите флажок Show Import Options (Показать параметры импорта). В папке ID_07 найдите и щелкните дважды на файле 07_f.pdf.

Параметры импорта для PDF-файлов позволяют настроить режим помещения PDF-файла в документ. Например, если помещается многостраничный PDF-файл, можно выбрать помещаемую страницу. Однако данный файл содержит только одну страницу. Также можно задать обрезание файла, что вы и сделаете на следующем шаге.

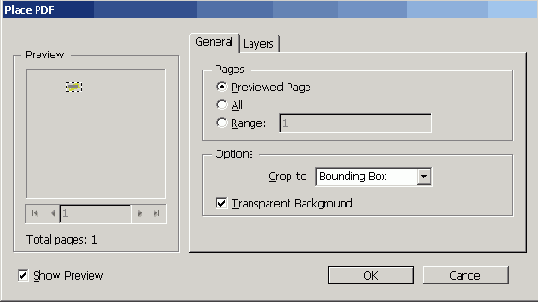

3. В открывшемся диалоге Place PDF (Помещение PDF-файла) в открывающемся списке Crop To (Обрезать до) выберите значение Bounding Box (Ограничивающий прямоугольник). В результате этого действия размер помещаемого PDF-файла установится равным размеру самого маленького прямоугольника, который заключает в себя все элементы файла. Например, в данном случае логотип гораздо меньше размера страницы, поэтому имеет смысл, чтобы размер фрейма импортируемого файла равнялся размеру логотипа, а не размеру страницы.


4. Не изменяя значений остальных параметров, щелкните на кнопке ОК. Затем, когда курсор мыши сменит форму на значок загруженного изображения, щелкните мышью над адресом на странице 3 вашего документа.


5. Сохраните файл.


Использование библиотеки для управления элементами



Библиотеки элементов позволяют хранить и организовывать часто используемые изображения, текст и страницы. В библиотеку также можно добавить направляющие линейки, сетки, нарисованные фигуры и сгруппированные изображения. Каждая библиотека появляется как отдельная палитра, которую можно группировать с другими палитрами любым способом. Можно создать столько библиотек, сколько необходимо, - например, различные библиотеки для каждого из ваших проектов или клиентов. В этом разделе вы импортируете изображение, которое уже хранится в библиотеке, а затем создадите свою собственную библиотеку.

1. Введите 5 в поле выбора страницы, расположенное в нижней части окна документа программы InDesign, чтобы перейти на указанную страницу, и нажмите клавишу Enter.

2. Выберите в меню команду File * Open (Файл * Открыть), выберите файл 07_k.indl в папке ID_07 и щелкните на кнопке Open (Открыть). Перетащите нижний правый угол открывшейся палитры, чтобы отобразить больше элементов, содержащихся в библиотеке.

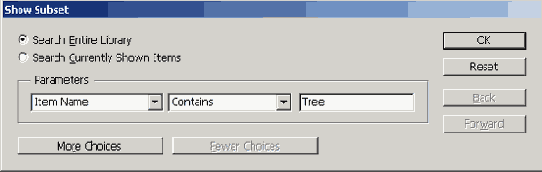

3. На палитре библиотеки 07_k.indl щелкните на кнопке Show Library Subset (Показать подгруппу) (


4. Убедитесь, что палитра Links (Связи) отображается на экране. Убедитесь, что на палитре Layers (Слои) выделен слой Graphics.

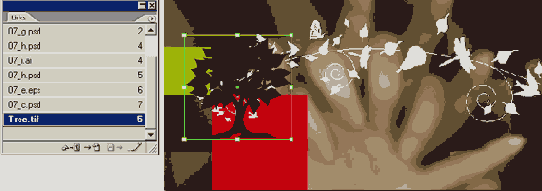

5. Из двух элементов, отображаемых на палитре библиотеки 07_k.indl, перетащите на страницу 5 файл Tree.tif. Теперь файл добавлен на страницу; обратите внимание, что имя файла появилось на палитре Links (Связи).


Поскольку вы скопировали файл Tree.tif из его исходного положения на жесткий диск, программа InDesign может предупредить вас о том, что файл находится в другом месте, отобразив значок измененной связи на палитре Links (Связи). Удалить предупреждение можно, выбрав команду Update Link (Обновить связь) в меню палитры Links (Связи).


6. Используя инструмент Selection (Выделение) (

7. Выделив изображение Tree.tif, выберите в меню команду Object *Arrange * Send Backward (Элемент * Расположить * Сдвинуть назад).

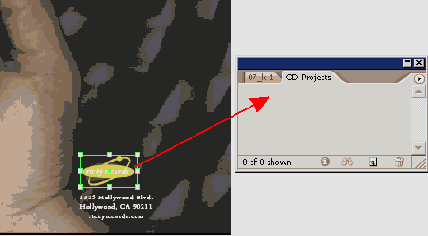

Создание библиотеки



Теперь вы создадите свою собственную библиотеку.

1. Выберите в меню команду File * New * Library (Файл * Новый * Библиотека). В открывшемся диалоге New Library (Новая библиотека) для имени библиотеки в поле ввода File name (Имя файла) введите CD Projects, перейдите в папку ID_07 и щелкните на кнопке Save (Сохранить).

2. Перейдите на страницу 3 и, используя инструмент Selection (Выделение), перетащите логотип «ricky records» на палитру библиотеки, которую вы только что создали. Логотип теперь сохранен в библиотеке и может использоваться в других документах программы InDesign.


3. На палитре библиотеки CD Projects дважды щелкните на логотипе «ricky records». В открывшемся диалоге Item Information (Информация об элементе) в поле ввода Item Name (Имя элемента) введите Logo и щелкните на кнопке ОК.

4. Используя инструмент Selection (Выделение), перетащите текстовый блок, содержащий адрес, на палитру созданной библиотеки. Текстовый блок появится на палитре библиотеки CD Projects.

5. На палитре библиотеки CD Projects дважды щелкните на текстовом блоке, содержащем адрес, чтобы открыть диалог Item Information (Информация об элементе). В поле ввода Item Name (Имя элемента) введите Address и щелкните на кнопке ОК. Теперь ваша библиотека содержит как текст, так и изображение. Если вы измените что-либо в библиотеке, программа InDesign сохранит эти изменения.


Для изображений, хранящихся в библиотеке программы InDesign, все еще нужны исходные файлы с высоким разрешением для печати. Файл изображения не копируется целиком в библиотеку; вместо этого используется связь с исходным файлом.


6. Закройте палитру библиотеки.

7. Сохраните файл.

Поздравляем! Вы создали буклет для компакт-диска, выполнив импортирование, обновление и управление изображениями из файлов разных графических форматов.


Самостоятельная работа



Теперь, когда вы попробовали работать с импортированными изображениями, предлагаем выполнить несколько упражнений самостоятельно.

1. Поместите файлы различных форматов, установив флажок Show Import Options (Показать параметры импорта) в диалоге Place (Поместить), чтобы увидеть, какие параметры доступны для каждого формата. За полной информацией о том, какие параметры доступны для каждого формата, обратитесь к разделу 8 «Importing, Exporting, and Managing Graphics» (Импортирование, экспортирование и управление изображениями) интерактивной справки программы Adobe InDesign CS2.

2. Поместите многостраничный PDF-файл, установив флажок Show Import Options (Показать параметры импорта) в диалоге Place (Поместить), и импортируйте различные страницы из него.

3. Создайте библиотеки, содержащие текст и изображения для ваших проектов.


Обзорные вопросы



1. Как можно определить имя файла, импортированного в документ изображения?

2. Какие три режима доступны в команде Clipping Path (Обтравочный контур) и что должно содержать импортируемое изображение, чтобы был доступен каждый из режимов?

3. В чем различие между обновлением связи с файлом и заменой файла?

4. Когда становится доступной новая версия изображения, как убедиться в том, что документ программы InDesign содержит последнюю версию данного изображения?

Ответы на обзорные вопросы



1. Выделите изображение, а затем выберите в меню команду File * Links (Файл * Связи), чтобы увидеть, подсвечено ли имя файла выделенного изображения на палитре Links (Связи). Изображение появится в палитре Links (Связи), если оно занимает на диске больше 48 килобайт и было помещено или перетянуто с рабочего стола.

2. Команда Clipping Path (Обтравочный контур) программы InDesign может создавать обтравочный контур из импортируемых изображений, используя:

 Режим Detect Edges (По границам), когда фон изображения залит сплошным белым или черным цветами;  Режим Photoshop Path (Путь программы Photoshop), когда файл, созданный в программе Photoshop, содержит один или более путей;  Режим Alpha Channel (Альфа-канал), когда изображение содержит один или более альфа-каналов.


3. Обновление связи с файлом заключается в простом использовании палитры Links (Связи) для обновления экранной версии изображения, чтобы отображать самую последнюю версию исходного файла. Замена выбранного изображения заключается в использовании команды Place (Поместить) для вставки нового изображения на место выбранного. Если требуется изменить параметры импорта любого помещенного изображения, следует заменить изображение.

4. Проверьте палитру Links (Связи) и убедитесь, что ни для какого файла не отображается значок предупреждения. Если значок предупреждения отображается, можно просто выбрать связь и щелкнуть на кнопке Update Link (Обновить связь), которая действует до тех пор, пока файл не перемещен в другое место. Если файл был перемещен в другое место, можно указать его новое местоположение, щелкнув на кнопке Relink (Связать заново).
