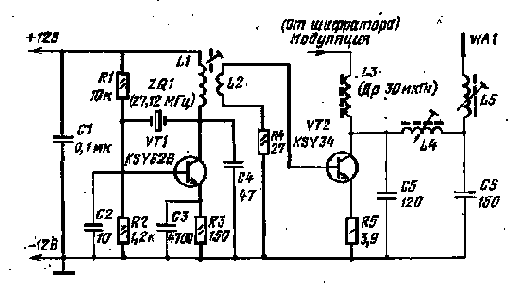

РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА


Эпюра напряжения на выходе модулятора


Подстроечным резистором R2 устанавливают необходимую длительность пе­риода мультивибратора (20 мс). Длительность каждого канального импульса при нейтральном положении рычага командодатчика должна быть 1,5 мс. При переводе рычага командодатчика в крайние положения длительность канального импульса изменяется соответственно на. +0,5 или — 0,5 мс. Таким образом, пределы изменения длительности импульса 1 — 2 мс. Подстроечными резисторами R8, R13, R18, R23 устанавливают необходимую длительность импульса в каж­дом канале при нейтральном положении рычага. G рычагами в ком аи до датчике передающего устройства механически связаны движки переменных резисторов R6, Rll, R16 и R21.
