РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА

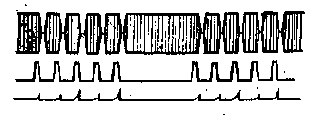

Эпюры напряжения на коллек­торах транзисторов шифратора


Модулирующий транзистор пере­датчика работает как ключ, который в ритме модуляции подключает напряжение питания к выходной ступени. Так как узкие импульсы на сборной линии (рис. 42) из-за разброса номиналов элементов дифференцирующих цепей имеют разную длительность, то модулятор формиру­ет модулирующий сигнал в виде импульсов с определенными параметрами. Для этой цели предназначен одновибратор на транзисторах VT8, VT9 (рис. 40), по­стоянную времени которого выбирают соответственно длительности импульса. Транзистор VT9 одновременно служит модулятором.
