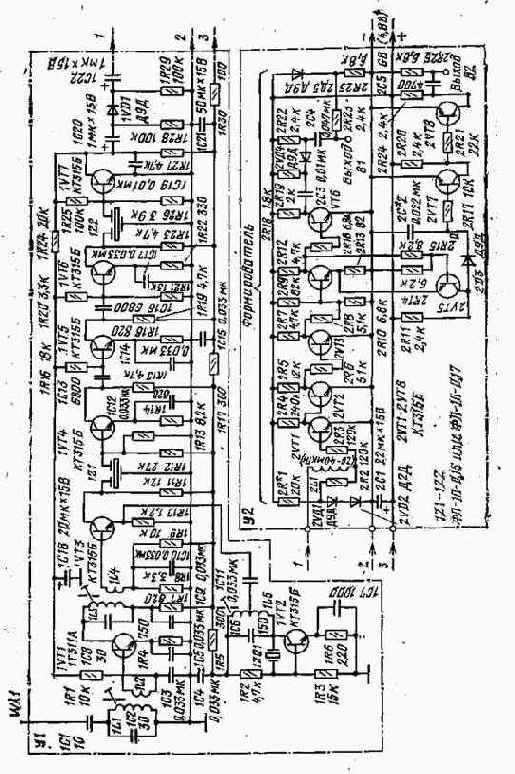

Монтажная плата первого варианта приемника


Основное достоинство этого приемника — простота налаживания, так как усилитель ПЧ на пьезофильтрах не требует настройки.

Импульсный сигнал, выделенный детектором, поступает на вход усилителя-формирователя. Смещение на базе транзистора 2VT1 выбрано таким, чтобы устройство реагировало только на те импульсы, амплитуда которых превышает 350 мВ. Это сделано для повышения помехоустойчивости системы, так как уро­вень шумов на входе формирователя меньше этого порогового значения. Дрос­сель 2L1 служит фильтром ВЧ. Чтобы не нагружать выходной каскад приемни­ка и обеспечить большее усиление первого каскада формирователя, напряжение смещения и входной сигнал подаются че­рез относительно высокоомные резисторы 2R2 и 2R3.

Сигнал с выхода трехступенного уси­лителя на транзисторах 2VT1 — 2VT3 по­ступает на вход триггера Шмитта, вы­полненного на транзисторах 2VT4, 2VT5. В исходном состоянии, когда на его входе нет полезного сигнала, транзистор 2VT4 открыт, a 2VT5 закрыт; конден­сатор 2С2 заряжен до напряжения пита­ния. Если на вход триггера поступают ко­роткие разделительные импульсы (0,2 — 0,3 мс), то конденсатор 2С2 не успевает разрядиться до напряжения, при кото­ром транзистор 2VT7 закроется. При поступлении на вход триггера импульса, соответствующего по длительности синхроимпульсу (1 — 1,2 мс), конденсатор 2С2 успевает разрядиться до напряжения закрывания транзистора 2VT7 и на кол­лекторе транзистора 2VT8 формируется импульс, из которого после дифферен­цирования цепью 2С5, 2R26 выделяется положительный запускающий импульс (выход 2).
