РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА


Схема передающего устройства


Радиолюбителям, интересующимся радиоуправлением, наверняка знакомы промышленные образцы дискретной аппаратуры, такие как «Сигнал», «Пилот», «Старт», «РУМ-2», а также аналогичные им примеры радиолюбительских раз­работок. Следует, однако, сразу же звметить, что порой указанная выше аппа­ратура не обеспечивает надежной связи с моделями, особенно авиационными. Обусловлено это несколькими причинами. Приемник этих систем выполнен по схеме сверхрегенератора, полоса пропускания которого достигает нескольких со­тен килогерц, что приводит к частому проникновению помех в командные каналы. Кроме того, несмотря на некоторые преимущества приемника, построенно­го по схеме сверхгенератора — обычно на первый план выдвигают простоту из­готовления, добиться его устойчивой работы в течение длительного времени не всегда удается. Недостатки передатчиков перечисленных образцов аппаратуры связаны, главным образом, с их недостаточной мощностью.

Отличительной особенностью описываемой аппаратуры (она разработана в Центральном спортивно-техническом клубе авиационного моделизма) состоит в использовании простого и вместе с тем весьма мощного передатчика. Прием­ник выполнен по супергетеродинной схеме. Число каналов — четыре. Использо­вание аналоговой микросхемы (К237ХК2) в тракте усиления промежуточной.ча­стоты и пьезофильтров вместо LC-фильтров позволило получить приемник с уз-кой полосой пропускания. Постройка нескольких образцов показала хорошую повторяемость, а длительная эксплуатация на самых разнообразных моделях — надежную и безотказную работу системы даже в условиях интенсивных помех, Рабочая частота системы — 27,12 МГц ±0,6%. Мощность передатчика — 600 мВт. Модулирующие командные частоты передатчика — 800, 1100, 1700, 2350 и 3000 Гц. Чувствительность приемника — 5 мкВ.

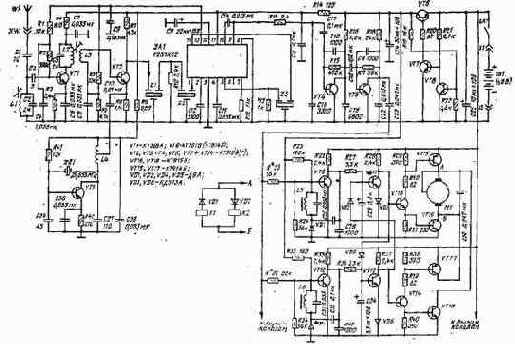

Схема передающего устройства изображена на рис. 37. Оно состоит из шиф­ратора и передатчика.
