РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА

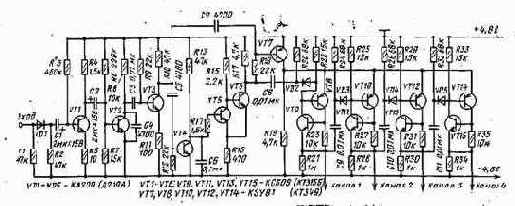

Схема приемника


Приемник рассчитан на применение готовых деталей, в том числе и транс­форматоров промежуточной частоты. Промежуточная частота может быть в пределах от 455 до 468 кГц. Показателем качества трансформатора высокой ча­стоты является добротность. Она должна быть равна 120 — 140. Ширина поло­сы принимаемого сигнала 8 — 10 кГц. Монтировать приемник следует на одной плате. Монтаж может быть любым. Каркасы катушек L1 и L2 имеют диаметр 5 мм. Подстраивают катушку ферритовыми сердечниками, расстояние между осями катушек равно 9 мм (необходимо строго выдерживать это расстояние), Катушки намотаны проводом ПЭВ-2 0,3; L1 содержит 10 витков, a L2 — 13 вит­ков с отводом от третьего витка, считая от заземленного через, конденсатор СЭ конца. Высокочастотный дроссель L3 наматывается на изоляционном каркасе диаметром 3 мм и длиной 11 мм проводом ПЭВ-2 0,06 виток к витку до за­полнения. Дроссель можно намотать и на резисторе МЛТ-0,5 сопротивлением не менее 100 кОм.
