РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА



Схема приемного устройства


На транзисторах VT6 и VT7 выполнен автоколебательный симметричный мультивибратор шифратора. Частота вырабатываемых им прямоугольных им­пульсов определяется постоянной времени (R10+R*)C18, где R* — одян из рези­сторов R13 — R17, подключаемых кнопками SB1 — SB4. Если ни одна из кнопов управления не нажата, то подключен резистор R13, что приводит к работе муль­тивибратора на частоте 3000 Гц и модуляции высокочастотного излучения этой частотой. Модуляция излучения при отсутствии сигналов, несущих информацию исполнительным механизмам, позволяет уменьшить вероятность проникновения по­мех в тракт приемника. При нажатии на одну из четырех кнопок управления SB1 — SB4 частота модуляции изменяется. Таким образом формируются четы­ре команды.

Напряжение питания шифратора с целью поддержания неизменности моду­лирующих частот стабилизировано параметрическим стабилизатором R6V VD3 c усилителем тока на транзисторе VT5. В стабилизатор включен светодиод VDI. предупреждающий о недопустимом снижении напряжения источника питания.

Сигнал, сформированный шифратором, через диод VD4 и буферный транзи­стор VT4 передается на базу модулирующего транзистора VT3. Передатчик мо­дулируют периодическим включением и выключением питания транзистора VT2 выходного каскада передатчика — усилителя мощности.

Задающий генератор передатчика выполнен на транзисторе VT1 с кварце-той стабилизацией частоты. Следует заметить, что генератор без изменения нощиналов элементов позволяет при сохранении остальных параметров менять ча­стоту излучения в небольших пределах путем замены кварцевых резонаторов. Напряжение высокой частоты через конденсатор связи С4 поступает на вход усилителя мощности.

В коллекторной цепи транзистора VT2 включено согласующее устройство — двойной П-образный фильтр С8, L4, СП, С12, L5, С14, предназначенный для обеспечения оптимальной связи усилителя мощности с антенной, а также для фильтрации гармоник несущей частоты. «Удлинительная» катушка L6 служит для компенсации емкостной составляющей штыревой антенны, поскольку ее длину выбирают в целях удобства эксплуатации равной обычно 1,2 — 1,5 м, а это мень­ше четверти длины волны излучения (2,5 м).


Схема приемного устройства показана на рис, 38, Оно состоит из прием­ника и дешифратора командных частот. На схеме дешифратора изображены два канальных электронных блока, выделяющих командные частоты. Остальные два по схеме тождественны показанным.

Приемник выполнен, как уже говорилось, по супергетеродинной схеме. Вход-вой контур JL1, С2) приемника настроен на несущую частоту передатчика, связь с антенной емкостная. Через конденсатор СЗ принятый высокочастотный сигнал поступает на вход резонансного усилителя, выполненного на транзисторе VT1, Такое решение увеличивает общую чувствительность приемника и его избира­тельность по зеркальному каналу. Транзистор VT1 включен по схеме с общим эмиттером. Резистор R3 в цепи эмиттера создает отрицательную обратную связь и способствует устойчивой работе усилителя и его термостабилизации. Через резисторы R1 и R2 на базу транзистора VT1 подано начальное смещение и по­ступает управляющий сигнал АРУ.

Нагрузкой УВЧ является резонансный контур L2C5, также настроенный на несущую частоту. Принятый и усиленный сигнал через катушку связи поступа­ет на базу транзистора VT2, на котором выполнен смеситель. Сигнал гетероди­на поступает в цепь эмиттера смесителя через конденсатор С10.

Гетеродин собран на транзисторе VT3. Для обеспечения устойчивой рабо­ты гетеродина сигнал снят со средней точки дросселя L4. Частота - кварцевого резонатора ZQ1 приемника должна отличаться от частоты кварцевого резона­тора в задающем генераторе передатчика ровно на 465 кГц. Это связано с тем, что нагрузкой смесителя служат пьезокерамические фильтры Zl, Z2 (ФПШ-0,15, ФШП-0,17 или ФП1П-0,26), работающие на фиксированной частоте. Следует, однако, заметить, что у большого числа фильтров их амплитудно-частотная ха­рактеристика имеет .два горба, причем высокочастотный горб выше и приходит­ся на частоту 468 — 470 кГц. Поэтому оказывается допустимым использование кварцевых, резонаторов в передатчике и приемнике с разницей по частоте от 465 до 470 кГц.



Усилитель промежуточной частоты приемника выполнен на микросхеме DAI, которая представляет собой апериодический усилитель напряжения с детекторов и цепями АРУ. Ее включение соответствует типовому режиму, рекомендуемому справочной литературой. Отличием является лишь включение еще однбп? изби­рательного фильтра Z3 между ступенями усилителя микросхемы вместо обыч­но используемого конденсатора связи. Это способствует сужению полосы про­пускания приемника и повышению его избирательности. Использование пьезо-фильтров в усилителе Промежуточной частоты значительно упрощает налажи­вание приемника, поскольку усилитель ПЧ в этом случае практически не требу­ет настройки.

Сигнал промежуточной частоты поступает на вывод 1 микросхемы; с вы­вода 13 снимается напряжение АРУ. Сигнал низкой частоты с выхода микро­схемы (с вывода 9) поступает на вход двухкаскадного усилителя низкой часто­ты, выполненного на транзисторах VT4, VT5 по схеме с общим эмиттером.



Для повышения устойчивости работы приемника напряжение питания при- -емника стабилизировано стабилизатором на транзисторах VT6 — VT8. Кроме то­го, введены цепи развязки R14, С15 и R9, С38.

Напряжение низкой частоты с коллектора транзистора VT5 через конден­сатор С23 поступает на дешифратор. В цепи базы транзисторов VT9, VT10 вклю­чены параллельные LC-контуры, каждый из которых настроен на одну из ча­стот шифратора передающего устройства. Если частота напряжения, поступаю­щего на базы транзисторов, не совпадает с резонансной частотой контура, на-.пример L5, С26,- то его сопротивление мало, транзистор VT9 закрыт, VT11 от­крыт; транзисторы VT13, VT15, VT16 закрыты и напряжение питания не по­ступает на электродвигатель Ml исполнительного устройства. При совпадений одной из командных частот с резонансной частотой контура его сопротивление увеличивается, что приводит к открыванию закрытых транзисторов канала и за­крыванию открытых, в результате чего электродвигатель включается и отклоня­ет, например, руль модели.



Если частота управляющего сигнала совпадает с резонансной частотой кон­тура L6C31,- то электродвигатель вращается в обратную сторону. Диоды VD2, VD5 защищают исполнительный узел от одновременного открывания транзисто­ров VT15 и VT16, VT17 и VT18 моста, управляющего работой электродвигате­ля. На схеме показан также вариант включения вместо электродвигателя испол­нительных реле К1 и К2.

В аппаратуре применяют в основном готовые радиодетали. Самостоятельно изготавливают печатные платы (из фольгированного стеклотекстолита) и катуш­ки индуктивности. Транзисторы серии КТ315 можно заменить на любые мало­мощные n-р-n транзисторы со статическим коэффициентом передачи тока (h 21Э) не менее 150 — 200. Транзистор КТ907А передатчика может быть заменен на КТ904А, КТ904Б, КТ606А, КТ606Б. Модулирующий транзистор VT3 лучше ис­пользовать германиевый, поскольку у германиевых напряжение насыщения меньг ше; подходят ГТ402Б, ГТ402Г, МП25, МП26.

В приемнике также возможна замена транзисторов серии К.Т315 на анало­гичные. Что касается пар транзисторов. VT15 и VT16, VT17 и VT18 в узле управлений двигателем, то пары КТ814Б, КТ815Б и КТ816Б, КТ817Б здесь наиболее удачны, поскольку обладают небольшими габаритами и допускают ток коллектора в насыщении до 1 А (а транзисторы серий КТ816, КТ817 — до ЗА), Это позволяет управлять практически всеми доступными любителям малогаба­ритными электродвигателями. Часто рекомендуемая пара транзисторов МП38, МП42 очень чувствительна к перегрузкам и требует применения электродвига­телей с малым током потребления (не более 150 мА).

Конденсаторы лучше всего применять керамические, например серии КМ (КМ-4 — КМ-6). Следует выбрать наиболее стабильными конденсаторы С18, С19 в шифраторе передатчика, С2, С5, С26, С31~в приемном устройстве.

Катушки L4 — L6 передатчика имеют следующие конструктивные характери­стики: L4 — 15 витков провода ПЭЛ 0,8, намотка бескаркасная, длина катушки 10 мм, диаметр 7 мм; L5 — 20 витков провода ПЭЛ 0,8, намотка бескаркасная, длина катушки 12 мм, диаметр 7 мм; L6 — 18 витков провода ПЭЛ 0,1, намотка рядовая на гладком пластмассовом каркасе диаметром 5 мм, ферритовый высо­кочастотный подстроечник диаметром 4 мм.



Дроссели L1 — L3 наматывают проводом ПЭЛ 0,16 на резистор-ax МЛТ-0, 25 сопротивлением более 20 кОм, L1 содержит 33 витка, L2 и L3 — по 28 витков.

Катушки приемника имеют следующие конструктивные характеристики: L1 — 15 витков провода ПЭЛ 0,25 виток к витку на гладком пластмассовом кар­касе диаметром 5 мм, высокочастотный ферритовый подстроечник диаметром 4 мм; L2 и L3 — 15 и 2 витка провода ПЭЛ 0,25 на таком же каркасе с таким же подстроечником; катушку L3 наматывают поверх L2, покрытой слоем конден­саторной или другой тонкой бумаги.

Таблица I

Параметр

Значение

Частота настройки контура, Гц

800

1100

1700

2350

Емкость конденсатора контура, мкФ

0,1

0,068

0,047

0,033

Индуктивность катушки контура, мГн

380

310

186

138

Число витков

233

206

125

92

Дроссель L4 наматывают проводом ПЭЛ 0,12; обмотка содержит 24 витка с отводом от середины. Катушки L5 — L8 намотаны каждая на двух сложенных вместе и склеенных кольцах типоразмера К10X6X3 из феррита 1000НН ил» 2000НН. Можно применять магнитопровод и большого сечения. Число витков сле­дует либо определить опытным путем, либо рассчитать (расчет дан в статье Р. Малинина «Расчет индуктивностей на кольцевых магнитопроводах» в жур­нале «Радио», 1980, № 7, с. 45).

Точной настройки резонансного контура на заданную частоту добиваются подборкой конденсатора контура или числа витков катушки.

В табл. 1 представлен один из вариантов характеристик низкочастотных кон­туров (магнитная проницаемость феррита 1000, провод ПЭЛШО 0,07 — 0,08),

Перед включением передатчика и приемника следует тщательно проверить монтаж. В качестве источников питания лучше всего использовать батареи ма­логабаритных аккумуляторов емкостью 0,5 — 1 А-ч (например, Д-0.5Д ЦНК-0,45 или ЦНК-0,9). Аккумуляторы обладают по сравнению с гальваническими эле­ментами значительно меньшим внутренним сопротивлением, что способствует более надежной работе устройства. Кроме того, уже в течение сезона эксплуа­тации аппаратуры (как правило, лета) расходы на приобретение аккумуляторов полностью окупаются.



Шифратор передатчика при правильном монтаже и исправных элементах тре­бует только точной установки значений частоты, указанных в таблице, подбор­кой резисторов R13 — R17 и контроля частоты по осциллографу, а еще лучше по частотомеру. Использовать вместо постоянных резисторов подстроечные здесь не рекомендуется, так как они ненадежны в полевых условиях.

Задающий генератор при исправных деталях начинает работать сразу. Нала­живание высокочастотной части обычно сводится к согласованию выходной сту­пени с антенной по максимуму тока через высокочастотный тепловой миллиам­перметр, включенный в цепь антенны. Максимума тока добиваются подстроечни-ком катушки L6. Участвует в подстройке и конденсатор С12.

Значения сопротивления резисторов R13 — R17 (в пределах 8 — 33 кОм) опре­деляют опытным путем, устанавливая мультивибратор (VT6 — VT7) на соответ­ствующие частоты. При отпущенных кнопках SB1 — SB4 мультивибратор гене­рирует колебания с частотой 3000 Гц.

Налаживание приемника сводится к настройке в резонанс контуров L1C2 и L2C5, Подключив антенну — проводник длиной 1м — и вращая поочередно под-строечники катушек этих контуров, добиваются устойчивого изображения низко­частотного сигнала на экране осциллографа, подключенного к выходу микро­схемы. На коллекторе транзистора VT5 наблюдают при этом сигнал той же ча­стоты, но с амплитудой, почти равной напряжению питания.

Настройка дешифраторов состоит в настройке в резонанс контуров L5C26; -L6C31 и других. Рекомендуется это проделать предварительно, подавая сигнал соответствующей частоты со звукового генератора. После предварительной уста­новки частоты контуров дешифратора приступают к окончательной настройке, подавая сигналы от передатчика.

Затем проверяют работу устройства в целом. Следует иметь в виду, что приемник и передатчик должны быть удалены один от другого. Окончательную проверку проводят в полевых условиях. Дальность связи между объектами на вемле должна быть не менее 600 — 800 м.



6. АППАРАТУРА ПРОПОРЦИОНАЛЬНОГО УПРАВЛЕНИЯ

Аппаратуру пропорционального управления моделями изготавливают многие зарубежные фирмы. В основном это импульсная многоканальная аппа­ратура, укомплектованная рулевыми машинками. Ее схемные решения вполне могут быть использованы для изготовления аппаратуры в любительских условиях,

Известный чешский инженер-конструктор В. Валента так и поступил. Он взял за основу аппаратуру системы «Телепроп», внес в нее необходимые изме­нения и изготовил свой, модернизированный -вариант. Описание этой аппарату­ры познакомит читателя с тем, как на практике реализуют один из принципов по­строения импульсной многоканальной радиолинии пропорционального управле­ния. Особенность этой системы в том, что при передаче на борт радиоуправля­емой модели информации о положении ручек управления командодатчиков при­меняется широтно-импульсная модуляция (ШИМ) с временным разделением ка­налов управления и синхропаузой (рис. 39). Модулирующий сигнал формируют тактовый 17=20 мс) и многофазный регулируемый мультивибраторы, диффе­ренцирующие цепи, диодные суммирующие ячейки и выходной одновибрйтор.

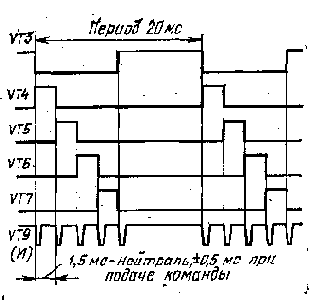

Рис. 39. Эпюры, поясняющие структуру им­пульсной последовательности в командных каналах

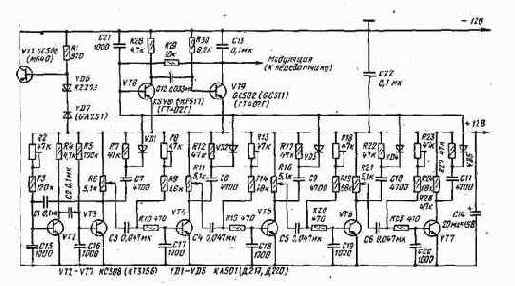

Рис. 40. Схема четырехканального шифратора.

На рис. 40 показана принципиальная схема четырехканального шифратора. Мультивибратор на транзисторах VT2, VT3 запускает многофазный мультивиб­ратор, транзисторы VT4 — VT7 которого открыты током базы через резистивные цепи.

Предположим, что в начальный момент времени транзистор VT3 закрыт. Конденсатор СЗ заряжается до некоторого напряжения, зависящего от положе­ния движка переменного резистора R6. При переключении мультивибратора тран­зистор VT3 откроется и напряжение конденсатора СЗ закроет транзистор VT4. Транзистор VT4 будет закрыт до тех пор, пока конденсатор СЗ не разрядится через цепь R8, R9. Таким образом, вре­мя переключения транзистора VT4 за­висит от положения движка переменно­го резистора R6, соединенного с управ­ляющим рычагом командодатчика, и от положения движка подстроечного ре­зистора R8, устанавливающего ширину импульса при нейтральном положении этого рычага.

К коллектору транзисторов VT3 — VT7 подключены дифференцирующие цепи С7, R7, С8, R12 и т. д., подклю­ченные через диоды VD1 — VD5 к -Сборной линии. На ней формируется сигнал, состоящий из синхропаузы и продифференцированных коротких импульсов, возникающих в начале и конце канального интервала. Эпюры - коллекторного напряжения транзи­сторов шифратора показаны на рис. 41.
