РАДИОЛЮБИТЕЛЬСКАЯ ТЕЛЕМЕХАНИКА


Схема семикомандного передатчика


В настоящее время существуют разные варианты аппаратуры, как промыш­ленной, так и самодельной, для дискретного управления движением моделей.

Схема любительского передатчика дискретного управления показана на рис. 31. Передатчик работает разовыми командами по семи каналам в любой последовательности. Рабочая частота 27,12 МГц±0,05% или на фиксированной частоте в диапазоне 28 — 28,2 МГц. Мощность излучения — 0,3 Вт. В задаю­щем генераторе использован кварцевый резонатор. Передатчик питается от трех батарей 3336. Дальность действия передатчика до 500 м (на земле), если на модели установлен приемник, собранный по схеме, изображенной на рис. 33, и длиной приемной антенны не менее 30 см.

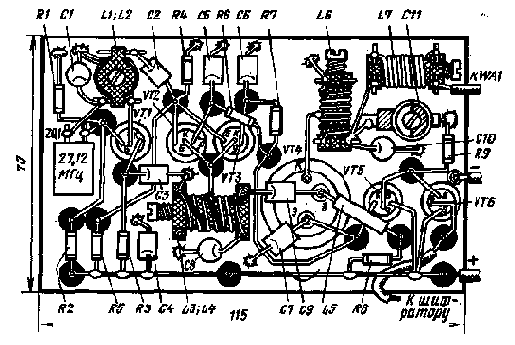

Задающий генератор собран на транзисторе VT1. Кварц ZQ1 возбуждается на частоте 27,12 МГц±0,05%, а контур L1C1 настраивают на более низкую ча­стоту, в результате на частоте 27,12 МГц он имеет емкостную проводимость и создаются условия для самовозбуждения по схеме емкостной «трехточки», в кото­рой роль индуктивности выполняет кварц. С обмотки связи L2 напряжение по­ступает к буферному каскаду, в котором работают, транзисторы VT2 и VT3, включенные параллельно. Контур L3C8 настроен на частоту 27,12 МГц.

Выходной каскад (усилитель мощности) выполнен на транзисторе VT4. На­грузкой его является контур L5C10C11, к которому через согласующую катушку L7 подключена излучающая антенна WA1.

Модулятор собран на транзисторах VT5, VT6, VT9. Когда открыт транзис­тор VT5, открыты и транзисторы выходного и буферного каскадов, и пере­датчик излучает высокочастотные колебания.

Шифратором служит мультивибратор на транзисторах VT7, VT8. Он гене­рирует колебания прямоугольной формы. При нажатии на одну из семи команд­ных кнопок SB1 — SB7 мультивибратор начинает генерировать одну из частот соответственно 1080, 1320, 1610, 1970, 2400, 2940, 3580 Гц, а передатчик излу­чает высокочастотные колебания, модулированные звуковой частотой.

Стабилизатор напряжения, выполненный на транзисторе VT10 и стабили­троне VD5, обеспечивает стабильность частоты мультивибратора при изменении напряжения питания с 12 до 8,5 В, тем не менее при разрядке батареи до 9 В ей следует заменить новой.

Антенна — штыревая длиной 1 м.

Особенность передатчика в том, что с корпусом (общий провод) соединен минусовой вывод источника питания. Это упрощает монтаж высокочастотных це­пей выходной и буферной ступеней, а контуры можно настраивать не только подстроечниками катушек, но и подстроечными конденсаторами, роторы которых соединены с общим проводом.

В высокочастотной части передатчика применены керамические конденсаторы. Для изготовления дросселя L5 на резистор МЛТ-1 сопротивлением не менее 200 кОм наматывают (до заполнения) один слои провода ПЭЛ 0,08. Концы на­мотки припаивают к выводам резистора. Конденсаторы С12 и С13 в мультиви­браторе лучше применять бумажные, например МБМ. Транзисторы рекоменду­ется применять с коэффициентом Л21Э, равным 40 — 60.
