Изготовление катушек индуктивности из плоского кабеля для печатных плат
Эдрингтон, Хинкл
Лаборатории прикладных исследований Университета шт. Техас (Остин)
Из отрезка плоского кабеля нетрудно изготовить катушку индуктивности в несколько микрогенри, которую легко рассчитать и удобно монтировать на печатной плате. Такая конструкция является промежуточной между обычной катушкой из витков провода и печатной катушкой. Так как катушка из плоского кабеля является трехмерной, она обеспечивает большее значение индуктивности при заданной площади платы по сравнению с печатной катушкой. Кроме того, катушка из плоского кабеля проще в изготовлении и регулировке.
На рис. 1 показано, как плоский кабель изгибается в полукруг и впаивается в печатную плату. Благодаря соединительным печатным проводникам кабель превращается в многовитковую катушку с D-образным сечением.
![](image/kat-kb1.gif)

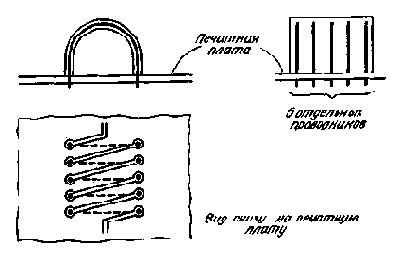

РИС. 1. Чтобы сформировать катушку индуктивности, гибкий плоский кабель монтируют на печатной плате таким образом, что его отдельные проводники соединяются последовательно перекрестно. Одна катушка может размещаться внутри другой, образуя трансформатор, а отдельные витки катушки могут переключаться. Индуктивность таких катушек достаточна для их применения в высокочастотных контурах радиоприемников.
Индуктивность такой катушки рассчитывается по формуле для цилиндрической катушки, в которой радиус витка заменяется эффективным радиусом полукруглого витка. Индуктивность однослойной n-витковой цилиндрической катушки с радиусом А и длиной l определяется следующим выражением:
![](image/kat-kb2.gif)
где а и l в дюймах (1 дюйм ==25,4 мм), a L - в микрогенри.
Для D-образной катушки размерами, указанными на рис. 2, эффективная длина периметра С равна сумме длин кабеля В и промежутка между ними.
![](image/kat-kb3.gif)

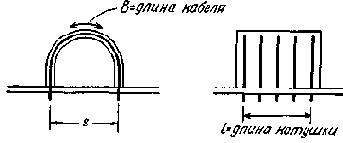

РИС. 2. На рисунке обозначены размеры, приведенные в тексте. Плоский кабель содержит определенное число витков на каждом сантиметре ширины (длина катушки), поэтому величины n и l являются эквивалентными.
![](image/kat-kb4.gif)

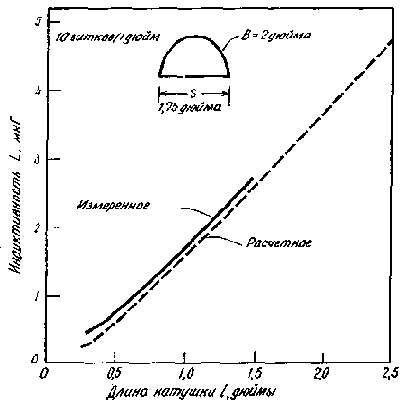

РИС. 3. Зависимость индуктивности из плоского кабеля от длины катушки 1. Абсцисса отображает число витков от 0 до 25, так как кабель содержит 10 проводников на 2,5 см ширины (длины катушки).
(Электроника 5-76)
