Конструкции УКВ контуров


В диапазонах 144 и 430 Мгц и выше чаще всего применяют или открытые контуры из двухпроводных линий, или коаксиальные контуры. Более новые типы - плоские и желобные контуры - пока не нашли широкого распространения.

Основное внимание при выполнении любых контуров на УКВ сводится к уменьшению всех видов потерь. Токи ВЧ идут в основном по наружной поверхности проводника, глубина проникания их внутрь очень незначительна и зависит от проводимости материала и частоты. Так, для меди, наиболее ходового материала, глубина проникания на частоте 300 Мгц будет 0,0038 мм, а на частоте 500 Мгц- 0,003 мм. Надо учитывать, что латунь и дюралюминий создают потери в два раза больше, чем медь. Изделия из латуни желательно серебрить. Для контуров выгодно применять гладкие тонкостенные стальные трубки, если имеется возможность, то желательно их хромировать.

Для коаксиальных контуров и двухпроводных линий лучшим материалом является медь. Малая глубина проникания токов на УКВ требует, чтобы поверхности были гладкими, отшлифованными до зеркального блеска, так как всякие шероховатости равноценны увеличению поверхностного сопротивления и ВЧ потерь. Для предотвращения окисления меди ее покрывают серебром или бесцветным лаком (детали, где нет скользящих контактов).

Изготовление контуров зависит от типа лампы и назначения прибора. Наиболее приспособленными лампами для Диапазона 144 Мгц являются ГУ-32, ГУ-29, 6П21С, ГУ-50 и к ним проще применять двухпроводные линии.

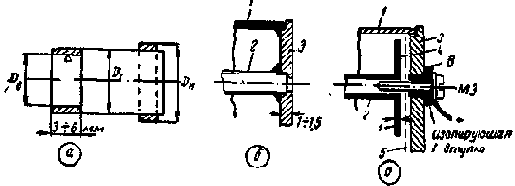

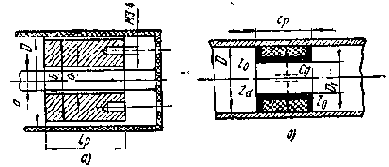

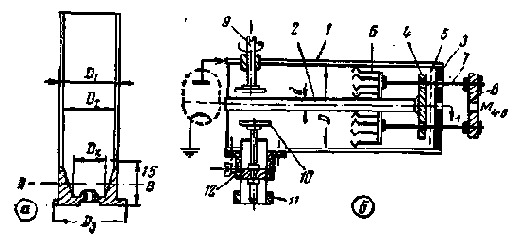

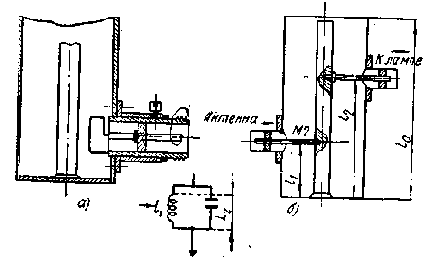

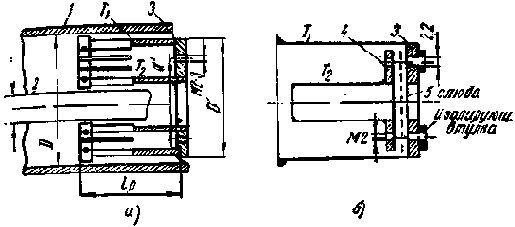

Для дециметровых диапазонов хороши специальные лампы типа 6С5Д, так называемые маячковые, металло-керамические ГИ11Б, ГИ12, и 6С11Д - дисковая, дециметровая. Качества этих ламп могут полностью использоваться только с применением коаксиальных линий.

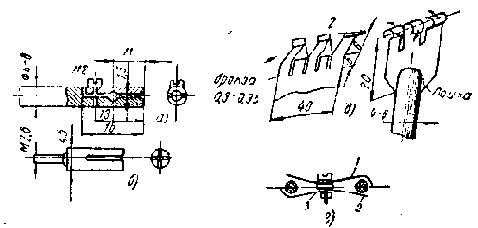

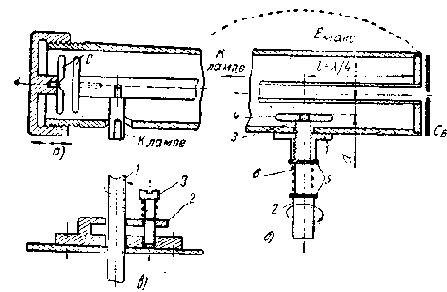

На рис.1 и 2 показаны наиболее крупные узлы Двухпроводных контуров применительно к лампе ГУ-32. Длина линии должна быть 250-270 мм с учетом добавочной


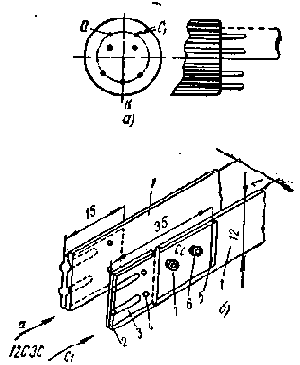

Рис.1. Конструкции двухпроводных контуров

емкости подстроечного конденсатора, расстояние между проводами D=25 мм определяется расстоянием между выводами анодов, диаметр провода или трубки d=4-6 мм.
