ДИСТАНЦИОННОЕ ПЕРЕКЛЮЧЕНИЕ ТЕЛЕВИЗИОННЫХ ПРОГРАММ


Это устройство будет полезным дополнением к телевизору, не имеющему дистанционного управления. Оно не требует элементов питания, как это имеет место в пультах ДУ на ИК-лучах, и значительно дешевле и проще, что делает возможным его изготовление и подключение даже неопытными в радиоэлектронике людьми.

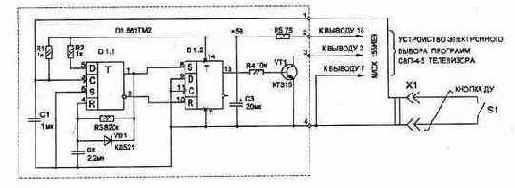

Устройство может быть применено в моделях телевизоров ЗУСЦТ, (например РУБИН Ц231, Ц281 и др.), имеющих блоки псевдосенсорного выбора программ типа СВП-4-5, СВП-4-6, СВП-4-7. Схема устройства (рис. 1.2) позволяет последовательно (по кругу) переключать с помощью одной кнопки телевизионные программы.

Электрическая схема состоит из формирователя импульса на D1.1 (после нажатия и отпускания кнопки S1, что позволяет устранить эффект дребезга контакта), повторителя импульсов D1.2 и коммутатора на транзисторе VT1. Конденсатор С1 позволяет избавиться от наводок по длинным соединительным проводам (до 10 метров) от кнопки до схемы. Соединение с кнопкой лучше выполнять перевитыми между собой проводами. Микросхему D1 можно заменить на 1561ТМ2 или 564ТМ2. Транзистор подойдет любой, с аналогичной проводимостью, например КТ312, КТ3102, КТ3117. Конденсаторы С1 и С2 лучше использовать не электролитические, а любого другого типа. В качестве диода VD1 можно применить диоды типа Д2, Д9 или любые импульсные.


Рис. 1.2

Располагается схема внутри телевизора вблизи от блока переключения программ. Три соединительных провода удобно подпаять непосредственно к выводам микросхемы 155ИЕ9. Если соединительные провода от схемы до кнопки длиннее 10 метров, то для повышения помехоустойчивости устройства цепь питания схемы (2) полезно подключать не к выводу 16 микросхемы, а к цепи +12 В на плате.

При правильной сборке и исправных деталях схема настройки не требует и будет надежно служить вам многие годы.
