КОДОВЫЙ ВКЛЮЧАТЕЛЬ


Предлагаемая схема может найти применение в любых устройствах, где требуется ограничить доступ посторонних к переключению режимов. В зависимости от того, что подключено на выходе схемы (электромагнит, реле, сигнализация и т. д.), назначение может быть самым разным, например отключение режима охранной сигнализации.

В простейшем варианте, совместно с электромагнитом, схема может быть использована в качестве кодового замка. Его открывание производится набором известного ограниченному кругу лиц кода. Код состоит из 4 цифр (из 10 возможных). Кнопки с определенными цифрами необходимо нажать в заданной последовательности. Это позволяет иметь не менее 5040 возможных вариантов кода.

Код легко и оперативно можно сменить, переставив зажимы проводов с кнопками в любой последовательности. При установке кода нежелательно занимать цифры последовательного ряда (1, 2, 3, 4). Лучше, если код будет состоять из цифр вразброс, например: 9, 3, 5, 0.

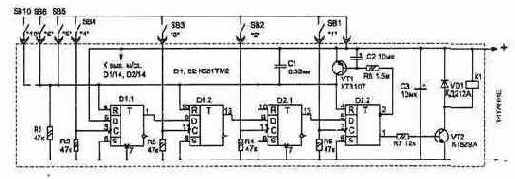

Схема кодового устройства (рис. 1.38) собрана на двух микросхемах КМОП серии 561 ТМ2 (возможна замена на 564ТМ2). что обеспечивает высокую надежность и экономичность работы. Потребление схемой микротока позволяет легко выполнить, при необходимости, автономное питание. По дойдет любой, даже не стабилизированный источник постоянного напряжения 4...15 В.

Работает электрическая схема следующим образом. В начальный момент, при подаче питания, цепь из конденсатора С1 и резистора R1 формирует импульс обнуления триггеров (на выходах 1 и 13 микросхем будет лог. "0").


Рис. 1.38

При нажатии на кнопку первой цифры кода (на схеме — SB4), в момент ее отпускания триггер D1.1 переключится, т. е. на выходе D1/1 появится лог. "1", так как на входе D1/5 есть лог. "1".

При нажатии очередной кнопки, если на входе D соответствующего триггера имеется лог. "1", т. е. предыдущий сработал, то лог. "1" появится и на его выходе.

Последним срабатывает триггер D2.2 , а чтобы схема не осталась в таком состоянии надолго, используется транзистор VT1.
