ОХРАННАЯ СИГНАЛИЗАЦИЯ ДЛЯ ФЕРМЕРА
Когда я столкнулся с необходимостью изготовления такого устройства, то, изучив целую стопку литературы, пришел к выводу, что ни одна из ранее опубликованных схем для этих целей полностью не подходит. Поэтому и пришлось заняться изготовлением собственной системы, которая бы обладала простотой, надежностью и при этом обеспечивала охрану по одному охранному шлейфу нескольких удаленных на расстояние до 100 м друг от друга объектов. Это устройство может применяться для охраны дачи или садового участка.
Электрическая схема блока охраны приведена на рис. 3.14. Она обеспечивает индикацию места сработавшего датчика — одного из четырех, что повышает удобство при ее установке и использовании. Определить место можно и по характеру звука подключенной сирены или звонка.

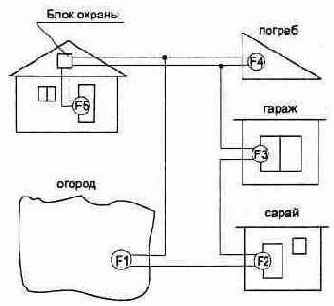

Схема чувствительна к любым нарушениям в цепи охранного шлейфа (разрыв или замыкание) и позволяет значительно упростить подключение объектов охраны (см. рис. 3.15).
Рис. 3.14. Электрическая схема блока охраны для подключения удаленных датчиков
Рис.3.15
Принцип работы блока охраны основан на контроле уровня напряжения при протекании небольшого тока через охранный шлейф (от сработавших датчиков он изменяется).
Схема собрана на легко доступных элементах и состоит из источника сетевого питания на трансформаторе Т1 и диодах VD3...VD6, стабилизатора напряжения на микросхеме D5 (КР142ЕН8Б или 142ЕН8Б), схемы контроля уровня напряжения на охранном шлейфе (VT2...VT6) и формирователя временных интервалов на микросхемах D1...D4.
Схема формирователя временных интервалов по принципу работы аналогична с приведенной на рис. 3.10 и имеет незначительные отличия, связанные с применением реле К1 для включения мощной нагрузки (звонка или сирены, света), а также светодиодной индикацией типа сработавшего датчика.
При включении блока охраны (включателем SA1) схема обеспечивает задержку установки режима ОХРАНА на 12 секунд для того, чтобы хозяин успел покинуть помещение.
При входе в дом сработает датчик F5, и в течение 6 секунд необходимо успеть отключить сигнализацию до момента появления звукового оповещения.
