ЗАРЯДНОЕ УСТРОЙСТВО — ЭТО ОЧЕНЬ ПРОСТО
В настоящее время все более широкое применение в различных кон-
струкциях в качестве элементов питания находят аккумуляторы НКГЦ-0,45,

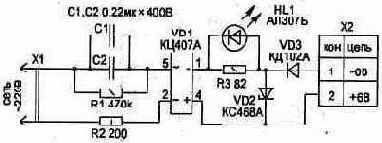

Д-0,26 и другие. Приведенное на рис. 5.11 бестрансформаторное зарядное
устройство позволяет заряжать одновременно четыре аккумулятора Д-0,26
током 26 мА в течение 12...16 часов.
Избыточное на-
пряжение сети 220 В
гасится за счет реактив-
ного сопротивления
конденсаторов (Хс) на
частоте 50 Гц, что по-
зволяет уменьшить га-
бариты зарядного уст-
ройства.
Используя эту
электрическую схему и
зная рекомендуемый для конкретного типа аккумуляторов ток заряда (1з), по
приводимым ниже формулам можно определить емкость конденсаторов С1,
С2 (суммарную С=С1+С2) и выбрать по справочнику тип стабилитрона VD2
так, чтобы напряжение его стабилизации превышало напряжение заряжен-
ных аккумуляторов примерно на 0,7 В.
Тип стабилитрона зависит только от количества одновременно заря-
жаемых аккумуляторов, так, например, для заряда трех элементов Д-0,26
или НКГЦ-0,45 необходимо применять стабилитрон VD2 типа КС456А. При-
мер расчета приведен для аккумуляторов Д-0,26 с зарядным током 26 мА.
В зарядном устройстве применяются резисторы типа МЛТ или С2-23,
конденсаторы С1 и С2 типа К73-17В на рабочее напряжение 400 В. Резистор
R1 может иметь номинал 330...620 кОм (он обеспечивает разряд конденса-
торов после отключения устройства).
Светодиод HL1
можно использовать
любой, при этом подоб-
рав резистор R3 так,
чтобы он светился дос-
таточно ярко. Диодная
матрица VD1 заменяет-
ся четырьмя диодами
КД102А.

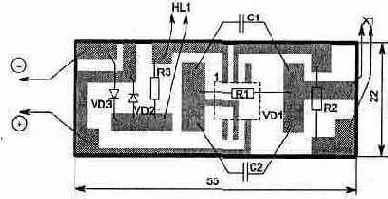

Рис.5.12
Топология печат-
ной платы с расположе-
нием элементов пока-
Диод VD3 позволяет предохранить разряд аккумуляторов через цепи зарядного устройства при отключении его от сети 220 В. При заряде аккумуляторов НКГЦ-0,45 током 45 мА резистор R3 необходимо уменьшить до величины, при которой светодиод светится полной яркостью.
Проверку зарядного устройства лучше проводить при подключении вместо аккумуляторов измерительных приборов и эквивалентной нагрузки (рис. 5.14), минимальная величина которой для четырех аккумуляторов определяется по закону Ома:
R = U/I = 4/0,026 =150 Ом, где
U - напряжение на разряженных аккумуляторах (у основной массы аккумуляторов эта величина составляет один вольт на элемент).
Рис. 5.14. Эквивалентная нагрузка для настройки зарядного устройства
При пользовании зарядным устройством необходимо следить за временем, так как приведенная схема хотя и снижает вероятность получения аккумулятором избыточного заряда (за счет ограничения напряжения стабилитроном), однако полностью такой возможности, при очень большом времени заряда, не исключает. А если у вас нет проблем с памятью, то это простое и малогабаритное устройство поможет сэкономить деньги.
Вторая схема бестрансформаторного зарядного устройства (рис. 5.15) предназначена для одновременного заряда двух аккумуляторов типа НКГЦ-0,45 (НКГЦ-0,5). Здесь обеспечивается асимметричный режим заряда, что позволяет продлить срок службы аккумуляторов. Заряд производится током 40...45 мА в течение одной полуволны сетевого напряжения. В течение второй полуволны, когда соответствующий диод закрыт, элемент G1 (G2) разряжается через резистор R4 (R5) током 4,5 мА.
Рис. 5.15
Заряд аккумуляторов G1 и G2 происходит поочередно, так, например, в течение положительной полуволны заряжается G1 (G2 — разряжается). Такое построение схемы позволяет осуществлять процесс заряда аккумуляторов в независимости друг от друга, и любая неисправность одного из них не нарушит заряд другого.
Для индикации наличия сетевого напряжения в схеме используется миниатюрная лампа HL1 типа СМН6.3-20 или аналогичная.
Аккумуляторы нельзя оставлять подключенными к схеме надолго без включения зарядного устойства в сеть, так как при этом происходит их разряд через резисторы R4, R5.
При правильной сборке устройства настройка не требуется.
Рис. 5.16. Электрическая схема блока питания с автоматическим зарядным устройством
Схема, показанная на рис. 5.16, в отличие от вышеприведенных, исключает повреждение аккумуляторов иза получения ими избыточного заряда. Она автоматически отключает процесс заряда при повышении напряжения на элементах выше допустимой величины и состоит из стабилизатора тока на транзисторе VT2, усилителя VT1, детектора уровня напряжения на VT3 и стабилизатора напряжения D1.
Устройство может использоваться и как источник питания на ток до 100 мА при подключении нагрузки к контактам 1 и 2 штекера Х2.
Индикатором процессазаряда является свечение светодиода HL1, который при его окончании гаснет.
Настройку устройства начинаем со стабилизатора тока. Для этого временно замыкаем базу транзистора VT3 на общий провод, а вместо аккумуляторов подключаем эквивалентную нагрузку с миллиамперметром 0...100 мА. Контролируя прибором ток в нагрузке, подбором резистора R3 устанавливаем номинальный ток заряда для конкретного типа аккумуляторов.
Вторым этапом настройки является установка уровня ограничения выходного напряжения с помощью подстроечного резистора R5. Для этого, контролируя напряжение на нагрузке, увеличиваем сопротивление нагрузки до момента появления максимально допустимого напряжения (5,8 В для четырех аккумуляторов Д-0,26). Резистором R5 добиваемся отключения тока в нагрузке (погаснет светодиод).
При изготовлении устройства можно использовать корпус от источника питания БП2-3 или аналогичный (от него же удобно взять и трансформатор). Трансформатор подойдет любой малогабаритный с напряжением во вторичной обмотке 12...16 В.
Транзистор VT2 крепится к теплорассеивающей пластине. Конденсаторы С1 применяются типа К50-16-25В, С2—типа К50-16-16В. Для удобства настройки в качестве R5 желательно использовать многооборотный резистор типа СП5-2 или аналогичный, остальные резисторы подойдут любого типа.
От источника питания можно получить напряжения 6 или 9 В, если на место микросхемы D1 установить соответственно КР142ЕН5Б (Г) или КР142ЕН8А (Г).
