ОЗОНАТОР ВОЗДУХА

Данное устройство будет полезным для очистки воздуха в помещении или уничтожения бактерий при инфекционных болезнях. Небольшая концентрация озона позволяет также улучшить длительное хранение продуктов, например в подвале.

В основе работы прибора используется свойство воздуха при пропускании через него электрических искр образовывать новое вещество — ОЗОН. При обычных условиях это газ, имеющий характерный запах (молекула озона состоит из трех атомов кислорода и в природных условиях находится в верхних слоях атмосферы и образуется в результате атмосферных разрядов).

Рис. 6.21

Как сильный окислитель, озон убивает бактерии и потому может применяться, например, для обеззараживания воды и дезинфекции воздуха. Но следует знать, что озон ядовит и предельно допустимым является его содержание в воздухе 0,00001%. При этой концентрации хорошо ощущается его запах.

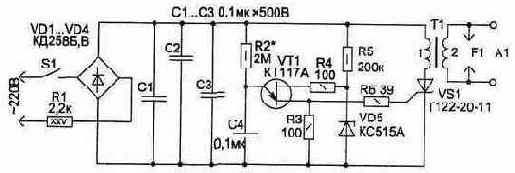

В схеме устройства (рис. 6.21) на излучателе А1 образуется электрическая дуга, через которую проходит поток воздуха. Для образования равномерно распределенной дуги на излучателе необходимо получить высоковольтное напряжение (15...80 кВ) достаточной мощности. Это осуществляется с помощью схемы преобразователя и трансформатора Т1. В первичной обмотке Т1 тиристор VS1 формирует импульсы за счет разряда конденсаторов С1...СЗ через обмотку. Управляет работой тиристора автогенератор на транзисторе VT1. Резистор R2 подобран так, что, когда напряжение на конденсаторах С1...СЗ достигнет 300 В (за счет заряда от сети), открывается тиристор VS1.

Устройство не критично к деталям, и резисторы могут иметь номиналы, близкие к указанным на схеме. Конденсаторы С1...СЗ типа МБМ, К42У-2, на рабочее напряжение не менее 500 В, С4 — К73-9 на 100 В. Диоды VD1...VD4 можно заменить сборкой КЦ405Ж, В.

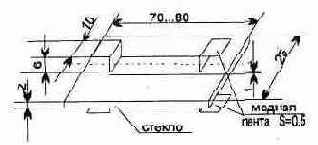

Рис. 6.22. Каркас для намотки высоковольтного трансформатора Т1

Высоковольтный трансформатор Т1 выполнен на пластинах из трансформаторного железа, набранных в пакет (рис. 6.22). Такая конструкция позволяет исключить намагничивание сердечника.
