1.1 «Радионезабудка»

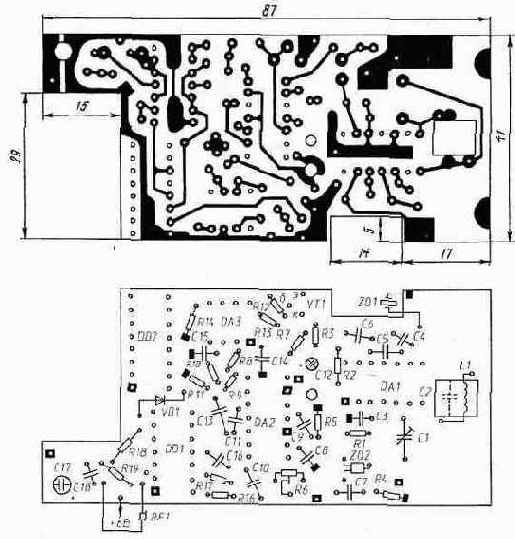

Микромощный радиопередатчик, находящийся в портфеле, рюкзаке и др., и специальный радиоприемник у владельца, реагирующий на исчезновение контакта с «радиофицированными» вещами вследствие их потери или, возможно, кражи, могут составить охранную систему, способную обнаружить пропажу на самых ранних ее этапах.

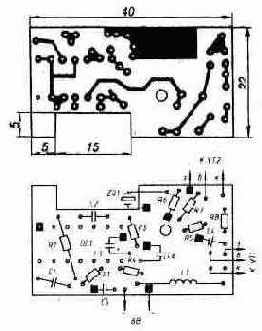

Микромощный передатчик. Принципиальная схема радиопередатчика «незабудки» показана на рис. 1. Режим работы высокочастотной его части (VT1, ZQ1, R5, R6, R8, С4, L1) задает устройство, включающее в себя мультивибратор (DD1.1, DD1.2, Rl, R2, С1), возбуждающийся на частоте f=l/2*R2*Cl=0,25...0,3 Гц, и формирователь (DD1.3, DD1.4, R3, С2), трансформирующий один из фронтов меандра мультивибратора в импульс длительностью tимп=R3*C2=20 мс.

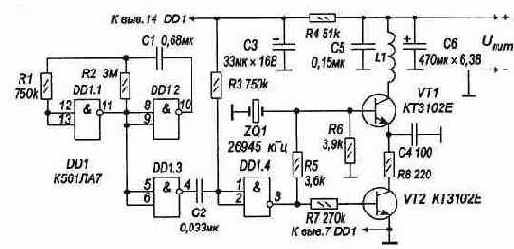

Рис. 1. Принципиальная схема микропередатчика «незабудки»

Таблица 1

Uпит,В Iпотр, мкА
2,5 3,5
3,7 13
4,2 36
5,0 46
5,5 55
6,0 62


Передатчик работает в импульсном режиме. Лишь при появлении на выходе DD1.4 напряжения, равного Uпит , будут созданы условия его возбуждения: откроется электронный ключ (транзистор VT2) в цепи питания, а в базе транзистора VT1 возникнет необходимый начальный ток. Время вхождения передатчика в рабочий режим и, соответственно, фронт излучаемого им радиоимпульса - ~4 мс*.

В паузе между импульсами энергопотребление высокочастотной части передатчика сведено практически к нулю. Для уменьшения энергопотребления элементами управления в цепь питания микросхемы DD1 введен резистор R4, снижающий напряжение на ней до величины Uпит , при которой сквозные токи составляющих ее КМОП-структур становятся достаточно малыми.

В качестве транзистора VT1 может быть взят любой кремниевый n-р-n-транзистор, имеющий граничную частоту не менее 200 Мгц. Основное требование к транзистору VT2: напряжение насыщения Uкэ нас Ј 0,2 В. Если этот транзистор будет иметь меньшее по сравнению с КТ3102Е усиление по току, то для введения его в режим насыщения потребуется соответственно уменьшить сопротивление резистора R7.
