3.3. Радиолюбительский дозиметр

Ионизирующая радиация опасна для человека в любых дозах. В небольших ее воздействие оказывается очень замаскированным - последствия могут проявиться спустя годы, десятилетия и даже в следующих поколениях (онкология, генетические повреждения и др.). С увеличением уровня облучения не только возрастает вероятность таких последствий, но в организме человека возникают нарушения, которые могут привести его к гибели в считанные дни, часы, а то и прямо «под лучом»*. Так что знать уровень радиации, иметь возможность хотя бы приблизительно оценить его представляется никак не лишним.

Обнаружив повышенный уровень ионизирующего излучения, естественно поинтересоваться его источником. Что это: тайно захороненные радиоактивные отходы? Ускоритель соседнего НИИ? Рентгеновский аппарат, «светящий» не туда? Изотопная «мина» просвещенного киллера? Выброшенный за ненадобностью пожарный датчик? Радиоактивный минерал? Кость динозавра?... Какова активность обнаруженного? Конфигурация его излучения?... Для ответов на все эти вопросы нужен прибор, способный в каких- то единицах измерять уровень ионизирующего излучения.

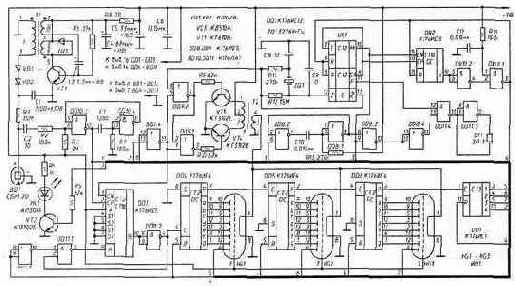

Принципиальная схема радиолюбительского дозиметра, ведущего измерения ионизирующего излучения в ЕРФ - в единицах естественного радиационного фона (Dф@15 мкР/ч), приведена на рис. 74**.

Датчиком радиации BD1 в дозиметре является счетчик Гейгера типа СБМ20, чувствительный к g- и жесткому b-излучению (см. приложение 4). Его реакция на естественный радиационный фон - импульсы тока, следующие без видимого порядка со средней скоростью Na=20...25 имп/мин***. Скорость счета в счетчиках Гейгера линейно связана с уровнем радиации.


Рис. 74. Радиолюбительский дозиметр

Так, на десятикратное увеличение ее уровня счетчик СБМ20 отреагирует десятикратным же увеличением скорости счета - до Nрад =200...250 имп/мин. Прямая пропорциональность преобразования Nрад <->Dрад начнет нарушаться лишь при очень значительных уровнях радиации, с появлением большого числа импульсов, разделенных слишком малым, за пределами разрешающей способности счетчика, временным интервалом.
