3.6. Сцинтилляционные детекторы ионизирующего излучения

Для обнаружения ионизирующего излучения нередко используют способность некоторых веществ - сцинтилляторов - делать видимой, светящейся траекторию «простреливающей» их ионизирующей частицы.

Сцинтилляционные детекторы ионизирующих излучений имеют определенное преимущество перед счетчиками Гейгера - по амплитуде и длительности вспышки можно судить о типе и энергии породившей ее частицы. Важно и то, что сцинтилляционный счетчик имеет значительно большую эффективность, нежели счетчик Гейгера, фиксирующий обычно лишь одну-две частицы из ста в него попавших.

Конструктивно сцинтилляционный счетчик прост: нужный сцинтиллятор (см. приложение 7) наклеивают на катод фотоэлектронного умножителя (ФЭУ) и все это помещают в тщательно изолированный от посторонней подсветки бокс. Остальное - подсчет фотоимпульсов, сортировка их по амплитуде, форме и т.п. - дело обычной электронной техники.

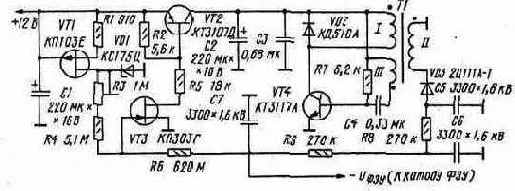

Принципиальная схема фотоголовки сцинтилляционного счетчика приведена на рис. 81, а высоковольтного преобразователя для ее питания - на рис. 82. Напряжение питания ФЭУ - высокое по отношению к «земле» - подают обычно на его катод. Это позволяет связать анодную цепь ФЭУ с электронным анализатором прибора гальванически, учитывать при необходимости и постоянную составляющую его фототока.

Напряжение питания ФЭУ, его распределение между динодами и, соответственно, соотношения номиналов резисторов R2...R13, составляющих динодный делитель, зависят от типа фотоумножителя (см. приложение 6). Здесь мы воспользовались относительно

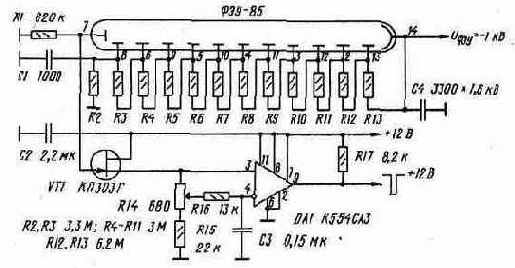

Рис. 81. Фотоголовка сцинтилляционного детектора ионизирующей радиации

низковольтным ФЭУ-85. Поскольку режим работы ФЭУ в сцинтилляторах бытового назначения близок к «темновому», сопротивления динодных резисторов могут быть и значительно выше рекомендованных (при сохранении пропорций).

Единственная оперативная регулировка в канале - резистор R14 - выполняет очень важную функцию: на компараторе DA1 им задают пороговое напряжение U3-4.
