Преобразователь для питания люминесцентных индикаторов
4.9. Преобразователь для питания люминесцентных индикаторов
Сегменты люминесцентных индикаторов (ИВ-3, ИВ-6 и др.) можно подключать к информационным выходам счетчиков К176ИЕ4 и К176ИЕЗ и непосредственно - при 9-вольтном питании микросхем яркость свечения индикаторов оказывается вполне достаточной. Однако для питания их накальных цепей требуется другой источник - напряжением 0,8... 1 В,способный отдать ток 40...50 мА на индикатор.
На рис. 109 приведена принципиальная схема преобразователя, позволяющего использовать для питания нитей накала люминесцентных индикаторов источник питания микросхем.

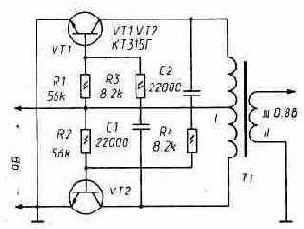

Рис. 109. Преобразователь для питания нитей накала люминесцентных индикаторов
Преобразователь представляет собой симметричный мультивибратор с трансформаторной нагрузкой. Магнитопровод трансформатора составляют из двух кольцевых сердечников М3000МН 16х10х4,5 мм. Обмотку I наматывают в два провода, она содержит 2х180 витков провода ПЭВ-2 0,12. Среднюю точку обмотки I образуют соединенные вместе конец одной ее половины и начало другой. Обмотку II - 16 витков провода ПЭВ-2 0,44 - наматывают поверх обмотки I. Обе они должны быть распределены по сердечнику равномерно. (Напомним, что феррит М3000МН имеет низкое объемное сопротивление и, будучи хорошим абразивом, легко «включается» в схему. Поэтому острые ребра сердечника нужно предварительно загладить, а затем нанести на него изолирующее покрытие.)
В таблице 16 приведена зависимость выходного напряжения Uвых, потребляемого преобразователем тока Iпотр и его КПД h от n - числа подключенных к его выходной обмотке накальных цепей люминесцентных индикаторов типа ИВ-3.
Преобразователь способен работать и от источника напряжением 5 В. Для этого нужно уменьшить число витков обмотки I до 2х100 витков провода ПЭВ-2 0,17 и изменить номиналы резисторов и конденсаторов: R1=R2=11 кОм,
Таблица 16
n | Uвых, В | Iпотр, мА | h |
1 | 0,83 | 9 | 0,53 |
2 | 0,81 | 13 | 0,70 |
3 | 0,79 | 16 | 0,81 |
4 | 0,78 | 20 | 0,84 |
5 | 0,77 | 24 | 0,86 |
6 | 0,76 | 27 | 0,89 |
R3=R4=1,5 к0м, С1=С2=0,068 мкФ. Этот вариант преобразователя при тех же условиях имеет Uвых=0,83...0,73 В, Iпотр =14...46 мА, h=0,61...0,88.
