5.7. Еще один телефонный усилитель.
(Порошенко А., Радио, 1998, №3. с.43)
Громкость телефонной передачи можно увеличить, если вмонтировать в трубку телефона усилитель, принципиальная схема которого показана на рис. 135.
Здесь: VT1 - любой p-n-p транзистор серии МП; постоянные резисторы - МЛТ-0,125, переменный - от малогабаритного приемника; конденсатор С1 - К50-3, С2 - К50-6. Диодный мост можно составить и из других диодов, но обязательно германиевых.
Размещение этих элементов на печатной плате показано на рис. 136. Конденсатор С2 монтируют в положении «лежа».
Источником питания усилителя служит сама телефонная линия.
Рис. 135. Телефонный усилитель

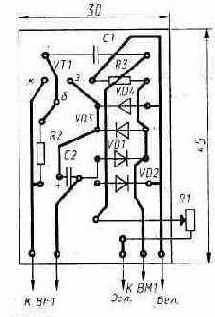

Рис. 136. Печатная плата усилителя
