ГПД - генератор плавного диапазона

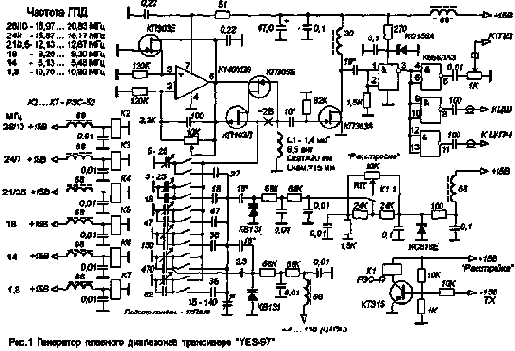

ГПД трансивера выгодно отличается от известных подобных узлов прежде всего высокой стабильностью частоты, широким диапазоном перекрываемых частот и высокостабильной амплитудой выходного сигнала. Генератор частоты собран на полевых транзисторах, реализующих функцию лямбда-диода. Нормальный режим работы поддерживается термонезависимым стабилизатором напряжения, собранном на микросхеме К 140УД6. Коммутация диапазонов производится релейными переключателями, которые обеспечивают подключение контурных как растягивающих конденсаторов, так и устанавливающих границы диапазонов. Генерируемое напряжение проходит через буферный каскад на транзисторе КП303А и через формирователь на микросхеме К555ЛАЗ, который к тому же и разветвляет сигнал ГПД. Режим "Расстройка RX" обеспечивается двумя варикапами KB 131. Ими же производится дополнительная стабилизация ГПД схемой цифровой автоподстройки частоты (ЦАПЧ). Принципиальная схема ГПД трансивера "YES-97" приведена на рис.1. Катушка L1 в генераторе частоты - специальная, используется подходящая катушка из высококачественного радиофарфора с воженной медью. Известно, что от качества ее изготовления зависит стабильность частоты ГПД.
Настройка ГПД - это очень кропотливая работа, и начинается она с установки постоянного напряжения на лямбда-диоде около 2,7 В (К140Д6, вывод 6). Затем проверяется переменное напряжение на контуре L1 во всем диапазоне частот от 5 до 21 МГц. Его максимальное значение - около 2 В. Диапазонные подстроенные конденсаторы составляются из нескольких конденсаторов с разными ТКЕ для обеспечения необходимой долговременной стабильности частоты без подключенной ЦАПЧ. При необходимости подбираются элементы обозначенные звездочками (*).
