ПЕРЕДАЮЩАЯ ПРИСТАВКА К ПРИЕМНИКУ "КАТРАН"
Первый вариант приставки, разработанный в 1993 г., требует вмешательства в схему приемника.
Он предназначен для установки в РПУ типа "КАТРАН" (Р-399 А) и размещается вместо платы УНЧ.
Данная схема предусматривает наличие двух дефицитных деталей - ЭМФ на 215 кГц с полосой 3 кГц и кварцевого фильтра от "КАТРАНА" на 34785 кГц.
Из блока удаляется плата УНЧ и плата с кварцами 213,15 кГц и 216,85 кГц. Кварцы снимаются с платы и устанавливаются непосредственно на плату гетеродинов на другой стороне блока. В освободившемся отсеке размещается плата приставки.

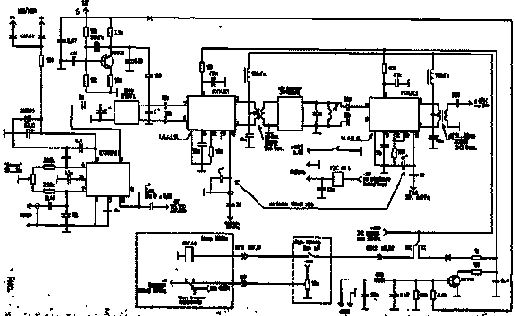

SSB-формирователь собран на микросхеме К174УРЗ. Питание на микросхему подается с платы третьего гетеродина через диоды с контактов 14 и 18. Это сделано для автомати-тического включения режима SSB передатчика при включении приемника в режим НБП или ВБП. Смесители настройки не требуют, кроме подбора напряжения гетеродинов с помощью емкостных делителей в пределах 100...200 мВэфф. Конденсатор, через который подается сигнал гетеродина 35 МГц, устанавливается в отсеке этого гетеродина, а емкость соединительного кабеля и является вторым конденсатором емкостного делителя. Напряжение ГПД приемника берется с фильтров ГПД, находящихся в соседнем отсеке. Эмиттерные или истоковые повторители применять нет необходимости.
Телеграфная манипуляция осуществляется по выводу 5 микросхемы К174ПС1. При включении приемника в режим ТЛГ напряжение +12 В подается на кварцевый генератор 215 кГц, одновременно открывается ключевой транзистор, который шунтирует питание на выводе 5 смесителей. При манипуляции происходит запирание ключевого транзистора и подача питания на управляющий вход смесителей. При наличии кварцевого резонатора на частоту 11,595 МГц (11,595х3=34785 кГц) телеграфную работу приставки можно построить п.о схеме второго варианта.
На выходе второго смесителя желательно применение ФНЧ с частотой среза около 30 МГц. Можно воспользоваться одной из схем, приведенных в [1], или с выхода 2 смесителя сигнал подавать непосредственно на усилитель мощности, по входу которого установлены диапазонные полосовые фильтры.

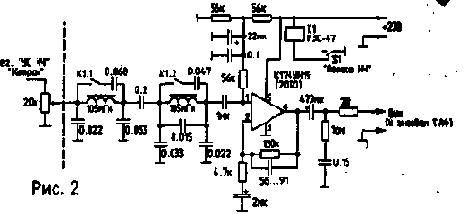

Реле устанавливается ря-дом с тумблером "внеш.-внутр.". Питание +27 В на реле можно взять с этого же тумблера. Одна группа контактов замыкает цепь полудуплекса для запирания приемника в режиме передачи. Вторая группа подает питание +12 В на передающую часть в режиме передачи и на реле расстройки в режиме приема через тумблер "расстройка", если последний находится в положении "вкл". В качестве УНЧ предпочтение было отдано микросхеме К174УН19. Применение этой микросхемы обусловлено тем, что она требует минимума навесных деталей, гораздо меньше "шумит" (по сравнению с УНС "KATPAH'a"), и для ее питания применяется то же напряжение +27 В, которое использовалось ранее для питания УНЧ приемника, что обеспечивает более правильное распределение нагрузки источника питания (рис.2).
Puc.2 Всей той мощности, которую может отдать в нагрузку К174УН19, не требуется, и чтобы не перегружать источник +27 В, в цепь нагрузки УНЧ включен резистор 20...30 Ом, т.к. потребляемый ток уменьшается пропорционально увеличению сопротивления нагрузки. На входе УНЧ весьма полезно включить переключаемый НЧ-фильтр, изготовленный на базе индуктивностей, применяемых в известных фильтрах Д-3,4. При разомкнутых контактах реле К1 полоса фильтра- около 3,5 кГц, а при замкнутых - около 1,5 кГц. Для переключения использовался переключатель "ПОЛОСА НЧ" на передней панели приемника. Если есть необходимость в сохранении существующих полос НЧ, переключатель должен быть на четыре положения. Плату УНЧ лучше установить под передней панелью, т.к. при этом нет необходимости делать дополнительный монтаж, а в отсеке УНЧ будет больше места для размещения элементов приставки.. Сигнал на вход УНЧ подается с потенциометра "УСИЛЕНИЕ НЧ", выход подключается к гнездам "ТЛФ", питание +27 В подается с переключателя "КОНТРОЛЬ", переключатель "ПОЛОСА НЧ" находится там же. Ввиду того, что в процессе доводки возникают изменения схем и вариантов, а также в связи с применением разного типа деталей, рисунки печатных плат не приводятся.
Разводка печатных плат производится индивидуально для каждого варианта выбранных схем и имеющихся деталей. В авторском варианте приставка использовалась с блоком УМ радиостанции Р-140. Помех ТВ не наблюдалось, при качественном микрофоне (МД-80, МД-380) и правильном согласовании входа и выхода ЭМФ качество сигнала было безупречным. Второй вариант приставки разработан для радиолюбителей, не желающих вмешиваться в схему приемника. SSB сигнал формируется на частоте 500 кГц с последующим его переносом на частоту ПЧ "КАТРАНА" - 34785 кГц - с помощью генератора подставки 34285 кГц (35285 кГц). Ввиду того, что долговременная стабильность этого генератора все же недостаточна, применяется его подстройка с помощью потенциометра на передней панели приставки. Единственной дефицитной деталью является фильтр ПЧ "КАТРАНА" на частоту 34785 кГц, т.к. "отсечь" зеркальный канал с помощью LC-филь-тров при данном соотношении смешиваемых частот достаточно трудно. От "КАТРАНА" подается только сигнал ГПД без применения истоково-го или эмиттерного повторителя, если использовать соединительный кабель небольшой длины. На задней стенке снимается перемычка гетеродина, устанавливается коаксиальный тройник, и отвод идет на приставку (так выполнено у UA1ZA). Принципиальная схема приставки - рис.3-1. (18 Kb) Принципиальная схема приставки - рис.3-2. (25 Kb) В SSB-формирователе на микросхеме К174УРЗ настройка сводится к установке баланса подстро-ечным резистором, его номинал выбран небольшим для большей точности баланса, но если он оказывается в одном из крайних положений, нужно подобрать постоянные резисторы в его плечах. Абсолютная их величина некритична и может быть в пределах 200...500 кОм. На выходе DSB-сигнал обычно лежит в пределах 0,5...2,0 В. После подбора конденсаторов на входе и выходе ЭМФ следует установить режим ограничения. В левом (по схеме) положении движка резистора ограничение будет более "мягким". Для увеличения степени ограничения можно оставить в каждой цепочке по одному диоду, тогда напряжение на выходе ОУ - около 0,6 В, т.е.
приблизительно равно напряжению отпирания диодов. Если нет второго ЭМФ, ограничитель можно не применять и перемкнуть точки А и В. Кварцевый резонатор 11428 кГц в первом преобразователе использован от радиостанции "КОРАБЛЬ" 16-го канала (F=11435 кГц). Его частота подгонялась до необходимого значения путем натирания мягким припоем серебряного покрытия. Частоту гетеродина (34283,150 кГц) необходимо устанавливать в среднем положении движка резистора подстройки передатчика, контролируя свой сигнал на частоте ПЧ или рабочего диапазона с помощью своего же приемника, т.к. 174ПС1 не имеет выхода для контроля гетеродина, а щуп частотомера, подключенный к выводам гетеродина, "уводит" его частоту. Аналогично подгоняется частота кварца телеграфного генератора. Если нет подходящего кварца, работу ТЛГ можно обеспечить, подавая через конденсатор 47...82 пФ сигнал 500 кГц с уровнем 50...150 мВ на вход первого смесителя (точка В) от LC- или кварцевого генератора. Но следует учесть, что из-за высокой добротности кварца и его низкой частоты нарастание амплитуды генератора происходит медленно, поэтому в этом случае манипуляцию надо осуществлять в последующих каскадах. Вместо ФНЧ на выходе второго смесителя можно применить полосовые фильтры, а также применить транзисторный усилитель вместо лампового. На выходе второго смесителя напряжение сигнала обычно лежит в пределах 0,5...0,8 В. Исходя из этого и для получения необходимой мощности выбирается схема усилителя. Можно обойтись и без кварцевого фильтра на 34785 кГц, но тогда SSB сигнал нужно формировать на более высоких частотах, например 5,5 МГц или 9,0 МГц, затем переносить также на частоту 34785 кГц с помощью кварцевого генератора на соответствующую частоту, и тогда зеркальный канал окажется достаточно далеко, и можно на частоте 34785 кГц обойтись обычным трехзаенным ФСС Можно SSB сигнал формировать на 500 кГц, затем переносить его на частоту например 10,7 МГц, затем переносить на частоту 34785 кГц и фильтровать LC-фильтром.В этом варианте понадобится еще один смеситель, аналогичный выполненному в этой приставке. Вообще данная схема была опробована в качестве приставок ко многим типам РПУ и отличается только частотами преобразования и использованием как своих фильтров, так и фильтров самих РПУ, и показала простоту настройки, высокое качество и надежность. С минимальными затратами времени могут изготовить приставку те, у кого есть передающая приставка UA1FA, т.к. основные трудоемкие узлы (блок питания, драйвер, ПФ, выходной каскад) там уже есть. Литература 1. Радиолюбитель. KB и УКВ. - 1996. - N3. -С.30. Ю.3АВГОРОДНИЙ (RA1ZW), г.Мурманск-34, ул.Ивченко, 17- 104. (РЛ КВ-УКВ 8/97)
