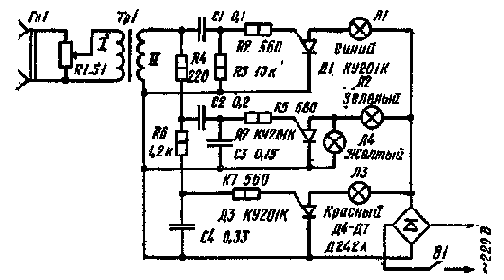

ЦМП С ИСПОЛЬЗОВАНИЕМ ТРИНИСТОРОВ


Цветомузыкальные приставки, в которых для управ­ления яркостью свечения ламп накаливания используют­ся транзисторные усилители постоянного тока, позволя­ют получить плавное изменение яркости свечения ламп в зависимости от значения управляющего напряжения без особых схемных усложнений. Однако подобные ЦМП имеют существенный недостаток — они могут обеспе­чить установку в каждом канале ламп с суммарной мощ­ностью лишь несколько десятков ватт. Но для получе­ния яркой и сочной цветовой гаммы на экранном устройстве необходимо, чтобы в каждом канале ЦМП бы­ло минимум 60 — 100 Вт. Получение такой и большей мощности (до нескольких киловатт) легко достигается с помощью управляемых полупроводниковых диодов, по­лучивших название тринисторов. Тринисторы легко управляются, обладают способностью работать как при малых, так и при больших токах и напряжениях. При правильной эксплуатации они долговечны и поэтому в последние годы нашли широкое применение в различных радиоэлектронных устройствах и в том числе в ЦМП.
