ИНДИКАТОРЫ НАСТРОЙКИ
Многие приемные устройства, особенно невысокого класса, не содержат индикаторы настройки. Учитывая, что применение индикаторов настройки полезно в приемниках любого класса, ниже описываются несколько схем таких индикаторов, не требующих каких-либо существенных переделок в самом приемнике.

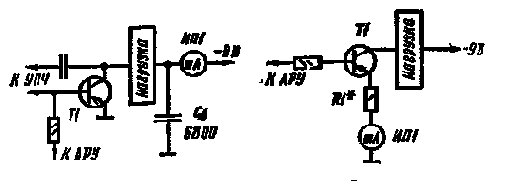

Простейший индикатор настройки можно выполнить на базе стрелочного прибора магнитоэлектрической системы. Как видно из схемы, (рис. 79) стрелочный прибор с чувствительностью около 1 мА включен в цепь коллектора транзистора Т1 регулируемого каскада АРУ усилителя промежуточной частоты (УПЧ). Транзистор включен по схеме с заземленным эмиттером. Чтобы прибор ИП1 не находился под высокочастотным напряжением, он заблокирован кондесатором Сб.
