Приставки к радиоприемным устройствам


КОРОТКОВОЛНОВЫЕ КОНВЕРТЕРЫ


Конвертером называют дополнительное устройство к приемнику, преобразующее частоту принимаемого сигна­ла в некоторую промежуточную частоту, значение кото­рой находится в пределах диапазона приемника. В ре­зультате такого преобразования появляется возможность с помощью приемника, имеющего, например, только сред­неволновый диапазон, принимать передачи коротковол­новых радиостанций.

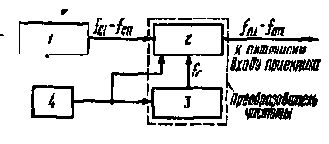

Рис. 7. Структурная схема конвертера с фиксированной настройкой:

1 — входное устройство с фиксированной на­стройкой (ВУ), 2 — смеситель, 3 — гетеродин с фиксированной настройкой (fг). 4 — источник питания

Основной частью конвертера является преобразова­тель частоты, принцип работы которого аналогичен прин­ципу работы преобразователя частоты приемника супер­гетеродинного типа. Отличие состоит лишь в выборе зна­чения промежутечной частоты конвертера.

В сочетании с приемниками прямого усиления, имею­щими низкую чувствительность и избирательность по соседнему каналу, конвертеры применяются редко.

По структурной схеме конвертеры можно условно раз­делить на две основные группы. К первой, наиболее рас­пространенной группе, относят конвертеры, не содержа­щие органов плавной настройки. На рис. 7 приведена структурная схема конвертера первой группы. Он содер­жит входное устройство (ВУ) 1, преобразователь частоты и источник питания 4. Преобразова­тель частоты, в свою очередь, состоит из сместите ля 2 и гете­родина 3. В простей­ших преобразовате­лях частоты функции смесителя и гетеро­дина выполняет один и тот же тран­зисторный или лам­повый каскад.

Таблица 1

Граничные частоты основных KB диапазонов
