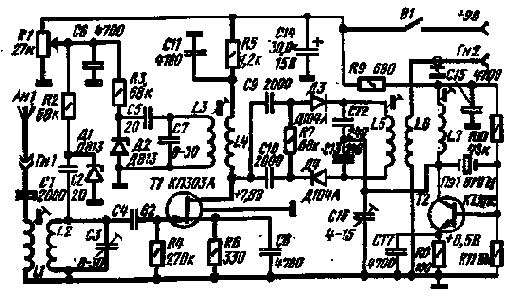

Общий вид конвертера
Настройку гетеродина и УВЧ конвертера производят следующим образом. На вход конвертера от СГ (ГСС) подают сигнал с частотой 28,8 МГц. Движок резистора R9 устанавливают в среднее положение и регулировкой сердечника катушки индуктивности L3 добиваются появления сигнала на выходе приемника: значит, гетеродин работает на частоте 32,4 МГц. Настройку контуров . L1C2C3 и L2C5 на среднюю частоту диапазона 28,8 МГц производят регулировкой сердечников катушек L1 и L2 по максимуму громкости на выходе приемника. В случае возникновения самовозбуждения УВЧ его устраняют уменьшением сопротивления резистора R4 либо увеличением сопротивления резистора R2.
Для определения границ диапазона конвертера ручку настройки (движок резистора R9) устанавливают в крайние положения и определяют частоты настройки. Если ширина диапазона частот меньше 1,6 — 1,7 МГц, то следует уменьшить сопротивление резистора R10. По окончании налаживания конвертера с помощью СГ (ГСС) градуируют шкалу настройки через каждые 100 кГц. Следует учесть, что градуировка шкалы конвертера будет верна только в том случае, если настройка приемника соответствует промежуточной частоте.
При работе преимущественно пользуются ручкой настройки конвертера. Если приемник имеет растянутую настройку, как это имеет место в приемнике коротковолновика-наблюдателя, то для более плавной настройки на частоту корреспондента можно воспользоваться приемником.
