ПРОСТОИ КОМПРЕССОР ВХОДНОГО УСТРОЙСТВА ЦМП


Подавляющему большинству любительских ЦМП свойственно утомляющее мигание в такт с музыкой.

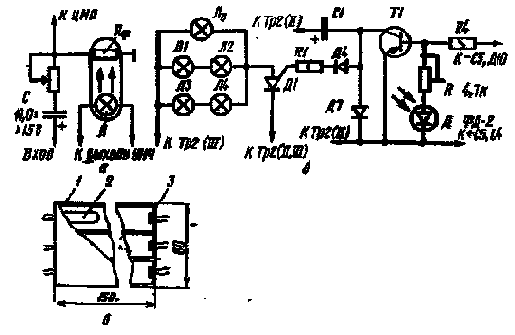

Рис. 68. Простые схемы компрессоров:

а — для включения во входную цепь; б — с электронно-световой обратной связью; в — эскиз блока оптронов

Причиной описанного явления является резкая нели­нейность зависимости световой отдачи ламп накаливания от напряжения питания. Как известно, динамический диа­пазон усредненной музыкальной программы составляет примерно 45 дБ, в то время как интервал рабочих напря­жений ламп накаливания не превышает 5 — 10 дБ.

Для устранения этого неприятного явления применя­ются различные методы (фоновая подсветка, подается начальное напряжение на лампы и т. д.), однако полного эффекта они не дают. По мнению специалистов, лучшие результаты получаются при использовании компрессоров — устройств, сжимающих динамический диапазон низкочастотного сигнала.

Рассмотрим две схемы простых компрессоров для ЦМП (см. рис. 67). Первая схема, приведенная на рис. 68, а, предложена А. Манукяном и представляет собой автоматический регулятор усиления (АРУ), офор­мленный в виде оптрона. Лампу накаливания Л подклю­чают к выходу мощного усилителя НЧ. Чем больше на­пряжение входного сигнала, тем ярче светится лампа Л и тем меньше сопротивление фоторезистора R$ (СФ2-5, СФ2-2 и другие). Это приводит к уменьшению коэффици­ента передачи компрессора. Поскольку лампа Л оптрона подключена к выходу усилителя НЧ, он должен обладать достаточной выходной мощностью. Выход компрессора соединяют со входом ЦМП через согласующий усилитель.

Рассмотрим схему компрессора с электронно-световой обратной связью, предложенную В. Униат. Он включает­ся в каждый из каналов ЦМП (см. рис. 67), на рис. 68, б показана часть схемы этой приставки — канал высших частот с таким компрессором. Элементы компрессора показаны на схеме утолщенными линиями.

Устройство представляет собой самодельный оптрон (рис. 68, в). Он состоит из коробки 1, разделенной на три светонепроницаемых секции (по числу каналов).
В каж­дой секции установлены лампа 2 (Л0) и фотодиод 3. Глу­ бина коробки 35 мм. Расстояние между лампой 2 и фото­диодом 3 нужно подобрать опытным путем, так как оно зависит от чувствительности фотодиода и мощности Ло. Кроме фотодиода ФД-2, указанного на схеме рис. 68, б, можно использовать и другие фотодиоды либо самодель-ные фототранзисторы, изготовление которых описано в статье А. Вдовкина «Автоматический светопеленгатор» («Радио», 1973, № 10, с. 50). Лампа Л0 должна иметь возможно меньшую тепловую инерцию. Мощность Л0 (всего в компрессоре таких ламп и фотодиодов по три штуки) не должна превышать нескольких ватт.

Работает компрессор следующим образом. Лампа Л0 оптрона подключается в цепь осветительных ламп на выходе ЦМП, например параллельно лампам Л1, Л2. Если требуется, последовательно с лампой Л0 включают гасящее сопротивление. При больших уровнях сигнала свечение лампы Л0 будет максимальным. В результате сопротивление фотодиода Д уменьшится, управляющее напряжение на базе транзистора 77 упадет и, следова­тельно, ограничится максимальная яркость свечения ламп на выходе канала при больших уровнях сигнала НЧ.

СВЕТОИЗЛУЧАЮЩИЙ УЗЕЛ ДЛЯ ЦВЕТОМУЗЫКАЛЬНЫХ ПРИСТАВОК



В большинстве любительских цветомузыкальных устройств нагрузкой выходных каскадов в усилителях каналов являются лампы накаливания. Подобным устрой­ствам присущи два основных недостатка. Во-первых, для достижения достаточной яркости свечения экрана тре­буется значительная выходная мощность усилителя в каждом канале устройства. Во-вторых, насыщенный не­искаженный цвет свечения экрана может быть получен при номинальном напряжении накала ламп, в то время как напряжение накала ламп меняется в таких устрой­ствах от нуля до номинального значения.

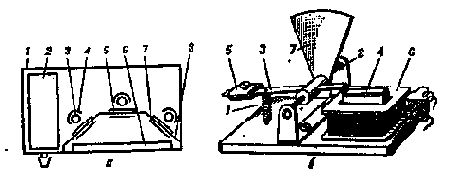

Рис. 69. Светоизлучающий узел:

а — расположение основных узлов в футляре приставки; б — устройство узла привода шторки

Радиолюбителем А. Капицыным [9] предложен свето-излучатель, исключающий указанные недостатки цвето­музыкальных приставок.


Светоизлучатель размещен в одном корпусе с электронным блоком и экраном. Схема расположения основных узлов и светоизлучателя в кор­пусе цветомузыкального устройства приведена на рис. 69, а. Здесь 1 — корпус; 2 — электронный блок; 3 — осветительные лампы мощностью 25 — 40 Вт (на каждый канал); 4 — отражатели; 5 — светофильтры соответству­ющего цвета; 6 — полупрозрачный экран, являющийся частью лицевой панели устройства; 7 — непрозрачная шторка; 8 — светонепроницаемая перегородка. ЛамЪы на­каливания 3 подключены здесь к номинальному напряже­нию сети и работают с постоянным полным накалом. Све­товой поток ламп 3, проходя через отверстия в светоне­проницаемой перегородке 8, закрытые светофильтрами 5, поступает на экран 6. В устройстве для каждой лампы предусмотрены непрозрачные шторки 7, которые могут поворачиваться и тем самым частично либо полностью перекрывать поток света,,падающий на экран приставки.

Конструктивное исполнение узла привода шторки показано на рис. 69, б. Шторка 7 вращается вокруг оси 2 вместе с коромыслом 3, на котором установлены магнит­ный якорь 4 и противовес 5. При протекании тока по ка­тушке 6 якорь 4 втягивается, поворачивая коромысло вместе со шторкой. Усилие, развиваемое якорем, компен­сируется спиральной пружиной 1. Таким образом, чем больше сила тока, протекающего через катушку 6, тем на больший угол отклонится шторка 7 и тем большее количество света попадет на экран. Ход коромысла огра­ничен упорами (на рис. 69, б не показаны).

Конструкция катушки 6 определяется размерами и формой используемого магнита-якоря 4. При включении в коллекторную цепь транзистора выходного каскада уси­лителя такая катушка должна содержать 500 — 600 вит­ков провода ПЭВ-2 0,15 — 0,2; при этом напряжение источ­ника коллекторного питания устройства должно быть равным примерно 12 — 16 В. Шторку 7 можно изготовить из алюминиевой фольги или плотной светонепроницаемой бумаги. Жесткость пружины 1 подбирают при налажива­нии светоизлучателя.



Подобную систему управления яркостью можно ис­пользовать в любой приставке, выполненной по принци-пиальным схемам рис. 62, 63. С этой целью вместо ламп в коллекторую цепь каждого выходного каскада вклю-чают катушки 6. Количество узлов привода шторки дол­жно равняться числу каналов в устройстве, а гирлянды ламп целесообразно заменить одной лампой, питающейся от сети переменного тока. Мощность ламп зависит от то­го, насколько эффективно решен вопрос отвода тепла из отсека, где они установлены.

Автор устройства предлагает для улучшения восприя­тия цветомузыкальных программ использовать наборы светофильтров, периодически сменяющихся в процессе воспроизведения. Эти фильтры можно укрепить на диске, вращающемся с определенной скоростью. При такой кон­струкции светофильтров на экране воспроизводится более разнообразная и динамическая в цветовом отношении картина.

При повторении такой приставки, радиолюбителям предстоит решить ряд интересных вопросов, связанных с выбором оптимальных размеров деталей регулировки шторки (автор устройства их не приводит), числом ламп и их размещением. Кроме того, возможны другие, более рациональные решения конструктивного исполнения узла регулировки светового потока. В частности, некото­рые радиолюбители с целью регулировки светового пото­ка используют узлы измерительных приборов магнито­электрической системы, у которых вместо стрелки укреп­лены легкие флажки из алюминиевой фольги.

Решение этих вопросов открывает перед радиолюбите­лями широкие возможности для экспериментирования.
