Расположение зеркальных частот в диапазоне СВ
Аналогично производят настройку контуров и на остальных диапазонах. При нормальной работе конвертера чувствительность всего приемного устройства увеличивается на KB диапазонах примерно в 10 раз по сравнению с чувствительностью приемника в СВ диапазоне.
Если при работе с конвертером уровень шумов на выходе приемника находится в допустимых пределах, то чувствительность конвертера можно несколько увеличить путем подачи смещения в цепь базы транзистора Т1. Для этого между выводом 2 катушки L1 и базой транзистора Т1 включают конденсатор емкостью 6800 пФ, а базу транзистора Т1 через резистор сопротивлением 300 — 500 кОм подключают к выводу 1 катушки индуктивности L3 (см. рис. 24). Величину сопротивления этого резистора подбирают опытным путем.

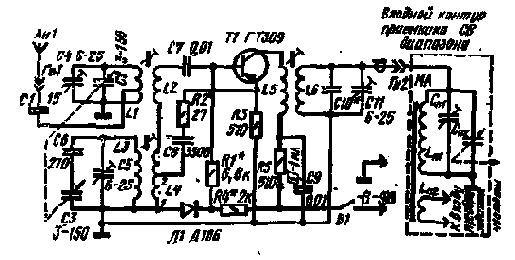

Широкодиапазонный конвертер на одном транзисторе
Прием программ KB «радиостанции с помощью конвертера с фиксированной настройкой с использованием приемника, работающего в СВ диапазоне на ферритовую антенну, сопровождается в ряде случаев сильными помехами, а иногда и невозможен. Такие помехи, как указывалось выше, возникают от СВ радиостанций, ведущих передачи в диапазоне переменной промежуточной частоты, используемой в конвертере. Вероятность помех от СВ радиостанций особенно усиливается в вечернее и ночное время, когда условия распространения СВ улучшаются и количество программ, принимаемых на магнитную антенну, значительно увеличивается.
Существует два основных способа устранения подобных помех. Первый из них сводится к тому, что при работе с конвертером ферритовую антенну приемника отключают, а вместо нее включают экранированную катушку с такой же индуктивностью. Экранирование катушки предотвращает наведение на нее ЭДС даже от мощных СВ радиостанций и, следовательно, исключает возможность помех.
Этот способ, однако, требует установки в, приемнике дополнительных деталей (переключателя, катушки), изменения в схеме и широкого распространения поэтому не нашел.
Он применяется обычно в случае выполнения конвертера в виде составной части приемника (например, в приемниках с двойным преобразованием частоты). Второй способ, описанный радиолюбителем Е. Гумеля [7], сводится к тому, что к контуру ферритовой антенны приемника, включаемому в СВ Диапазон, подключают дополнительные элементы, перестраивающие этот контур на диапазон зеркальных (по отнрше-нию к частотам СВ диапазона) частот, где радиовещательные станции не работают.
Как показано на рис. 26, для радиоприемника, например со стандартной промежуточной частотой fn=465 кГц, работающего в диапазоне частот от fci=0,525 МГц до fc2= 1,605 МГц, и частота гетеродина которого выше частоты принимаемого сигнала, диапазон зеркальных частот простирается от f3l=fcl + 2fn=0,525+0,930 = 1,455 МГц до f32=fc2+2fn= 1,605 + 0,930 = 2,535 МГц. Существенно, что на участке от 1605 до 2535 кГц мощные вещательные радиостанции не работают.
