СЕТЕВАЯ «КРОНА»


Питание портативных радиоприемников от сети пе­ременного тока в стационарных условиях обычно осу­ществляется с помощью специальных приставок, представляющих собой самостоятельную конструкцию, так как разместить питающее устройство в отсеке для бата­реи «Крона», чаще всего используемой в малогабарит­ных приемниках, весьма сложно.

Радиолюбителем Е. Фурманским была разработана оригинальная приставка, вполне вмещающаяся в отсеке для батареи «Крона». Приставка нечувствительна к ко­ротким замыканиям и обеспечивает на выходе постоян­ное напряжение 9 В при токе нагрузки до 25 мА. При то­ке нагрузки 30 мА напряжение на выходе приставки уменьшается до 7 В. Гальванической связи с сетью вы­ходное напряжение не имеет.

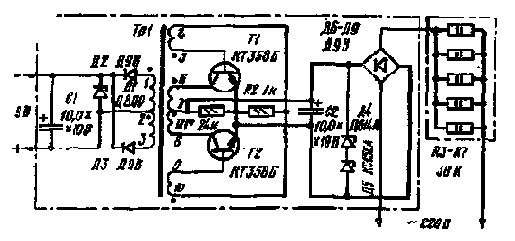

Как видно из принципиальной схемы, приведенной на рис. 57, напряжение сети через гасящие резисторы R3 — R7, расположенные в самодельной сетевой вилке, поступает на выпрямитель, смонтированный по мостовой схеме на диодах Д6 — Д9. На выходе выпрямителя включены два последовательно соединенных стабили­трона Д4, Д5, ограничивающие напряжения на выходе выпрямителя.

Преобразователь напряжения, собранный на транзи­сторах Tl, T2, служит для получения переменного напря­жения достаточно высокой частоты (значение ее некри­тично), необходимой для того, чтобы значительно уменьшить сечение сердечника трансформатора Tpl и размеры используемых электролитических конденсаторов (Cl, C2).
