Схема блока питания на В, мА
Устройство отличается простотой схемы, обеспечивает необходимую стабильность питающего напряжения и, кроме того, выполняет функции переключателя «батарея — сеть».

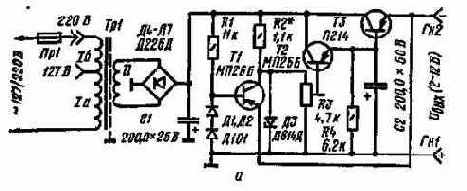

Выпрямитель собран по од нополу пер йодной схеме на диоде Д1. На выходе выпрямителя включен фильтрующий конденсатор С1. Транзисторный стабилизатор напряжения содержит стабилитрон Д2 (на схеме не обозначен), резистор R1 и регулирующий транзистор 77.
Для автоматического переключения «батарея — сеть» последовательно с батареей Б1, от которой питается приемник, включен диод ДЗ. Этот диод исключает заряд батареи при включенном блоке питания. В этом устройстве выходное напряжение стабилизатора должно обязательно превышать напряжение батареи Б1 на 0,2 — 0,5 В. Тогда при выключении блока питания в сеть диод ДЗ запирается, отключая батарею Б1, и питание приемника осуществляется выходным напряжением стабилизатора через сочлененные гнезда Гн1 и Гн2. Указанное условие выпол-1 няется достаточно просто — подбором соответствующего экземпляра стабилитрона Д2, поскольку напряжение стабилизации стабилитронов Д810 составляет 9 ±0,75 В.
Наличие диода ДЗ несколько увеличивает внутреннее сопротивление батареи, что может явиться причиной возникновения паразитных обратных связей через батарею Б1 при выключенном блоке. Для устранения этого недостатка в приемнике установлен дополнительный электролитический конденсатор С2, шунтирующий батарею Б1 и диод ДЗ.
При изготовлении описанного блока питания можно использовать диоды типов Д7 или Д226 любой группы, стабилитроны Д810, Д814В, транзисторы типов П601БИ, П602АИ, ГТ403 или другие средней мощности. Применение транзисторов средней мощности (а не маломощных, таких как МП25 или МП26) позволяет кратковременно включать освещение шкалы приемника.
Трансформатор Tpl выполнен на сердечнике Ш12 с набором 18 мм. Его первичная обмотка содержит 3600 витков провода ПЭЛ-1 0,08, а вторичная обмотка — 156 витков провода ПЭЛ-1 0,2.
Экранную обмотку образует один слой провода ПЭЛ-1 0,2.
Блок собран на печатной плате из гетинакса размером 57X90 мм. Здесь располагают все детали, за исключением диода ДЗ и конденсатора С2. Смонтированную плату устанавливают в корпус размером 60X93X35 мм, изготовленный из пластмассы (желательно того же цвета, что и съемная задняя стенка приемника) толщиной 1,5 мм. Блок питания крепится на задней стенке приемника с помощью фиксирующих болтов. Соединение блока с приемником производится с помощью специальной вилки из комплекта приемника. Эта вилка включается в гнезда, имеющиеся в колодке для подключения внешнего -источника питания (на задней стенке приемника для этой колодки имеется специальный вырез).
Включение блока питания в сеть переменного тока осуществляется с помощью шнура, заканчивающегося гнездовой частью разъема. Штыревая часть разъема укреплена на корпусе питающего блока. В случае необходимости блок может быть легко снят с приемника.
Если при монтаже не допущено ошибок и все детали исправны, описанный блок питания сразу начинает работать. Налаживание сводится к подбору стабилитрона, обеспечивающего на выходе стабилизатора напряжение, равное 9 — 9,2 В, и к установке тока через стабилитрон Д2 (24 мА для стабилитрона типа Д810 и 20 мА — для Д814В) путем уточнения номинала резистора R1.
