Приставки к радиоприемным устройствам




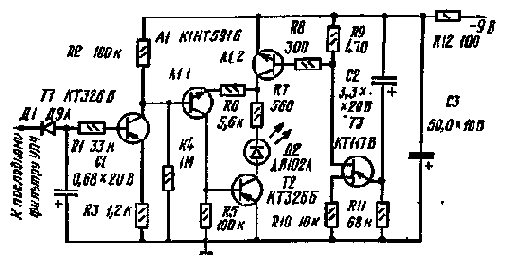

Схема индикатора на­стройки со светодиодом


При приеме слабых сигналов или при их отсутствии АРУ не работает, и прибор ИП1 измеряет ток коллекто­ра транзистора 77. При настройке приемника по мере возрастания сигнала в системе АРУ ток коллектора тран­зистора Т1 через прибор ИП1 будет уменьшаться. Таким образом, по минимуму показаний прибора ИП1 приемник можно точно настроить на частоту принимаемой радио­станции.

Если в эмиттерной цепи транзистора регулируемого каскада усиления промежуточной частоты включен ре­зистор, сопротивление которого превышает сопротивление прибора ИП1, то последний можно включить в цепь эмиттера транзистора Т1, как показано на рис. 79, б. Что­бы режим транзистбра при этом не изменился, суммарное сопротивление в цепи эмиттера Rl + Rn (где Rn — сопро­тивление рамки прибора ИП1) должно остаться таким, каким оно было до включения прибора.
