Схема конвертера с электронной настройкой


Конвертер, описание которого приведено ниже, отли­чается использованием электронной настройки. Он пред­назначен для работы совместно с супергетеродинным приемником, имеющим СВ диапазон. Промежуточная частота конвертера — 1,5 МГц; на эту частоту настраи­вают приемник. Настройка на принимаемую KB программу осуществляется перестройкой гетеродина и входного контура конвертера с помощью переменного резистора.

Конвертер рассчитан на прием сигналов.KB радио­станций, работающих в диапазонах 25, 31 и 41 м. Чувстви­тельность конвертера при работе его с приемником «Селга» не хуже 50 мкВ.

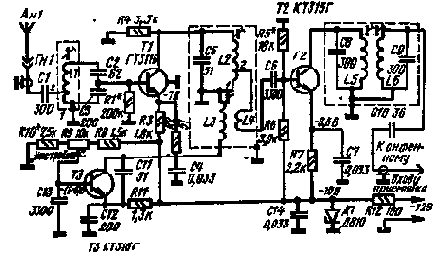

Основными узлами этого конвертера (рис. 31) явля­ются смеситель и гетеродин. Принятый антенной кон­вертера сигнал через гнездо Гн1 и конденсатор связи С1 поступает на один из колебательных контуров L1С2Д1Д2; LЗСЗД1Д2 или L5С4Д1Д2. Включение того или иного входного контура в цепь антенны производится секцией В1а переключателя В1. Диоды Д1 и Д2 выполняют в ко­лебательных контурах функции переменного конденсато­ра. Изменение их емкости осуществляется управляющим напряжением, которое снимается с движка переменного резистора R12 и через развязывающий резистор R1 пода­ется на диоды Д1, Д2.

По переменному току диоды Д1, Д2 включены после­довательно и встречно, а по постоянному току — парал­лельно. Благодаря такому включению диодов улучшается добротность любого из контуров.

В зависимости от положения секции В1а переключа­теля В1 напряжение принятого сигнала поступает на базу транзистора 77 с катушки связи L2, L4 или L6. Режим~ работы транзистора Т1 обеспечивается резисторами R2, R3 и R5.

Гетеродин конвертера собран по схеме с емкостной обратной связью на транзисторе Т2. Колебательный кон­тур L9С10С11ДЗД4 (в диапазоне 25 м), Ы1С12С13ДЗД4 (в диапазоне 31 м) или ЫЗС14С15ДЗД4 (в диапазоне 41 м) включается в цепь коллектора транзистора Т2 секциями В1г и Bid переключателя В1. Управляющее на­пряжение на диод Д4 поступает с переменного резистора R12 через развязывающий резистор R10. Отметим, что в контуре гетеродина управляющее напряжение на диод ДЗ не подается.


Напряжение гетеродина с катушки связи L8, L10 или L12 поступает в цепь эмиттера транзистора 77.

В результате преобразования частоты на контуре L7C8 в коллекторной цепи транзистора Т1 выделяется напряжение промежуточной частоты 1,5 МГц. Это напря­жение через конденсатор С5 подается на антенный вход приемника, настроенного на эту частоту.

В конвертере применены конденсаторы типов КЛС, КТ-1, КПК-МП (С2 — С4, CIO, C12t C14, С1б) и резисторы типа МЛТ-0,125.

Для обеспечения сравнительно равномерной шкалы настройки в конвертере можно применить любой пере­менный резистор с функциональной зависимостью сопро­тивления типа «В».

В смесителе и гетеродине мог«ут успешно работать транзисторы типов ГТ309В, П403, П422 и другие. В каче­стве варикапов использованы стабилитроны типа Д814В. Перед установкой стабилитроны необходимо отобрать по минимальному разбросу емкости при управляющих на­пряжениях — 4 и — 0,5 В. Такой отбор производят в устройстве, схема которого приведена на рис. 41.

После определения емкости стабилитронов из партии 8 — 10 штук отбирают 4 с наиболее близкими значениями емкостей. Опыт показывает, что такой метод подбора стабилитронов для использования их в качестве варика­пов в радиоприемных устройствах вполне себя оправдал. Катушки входных контуров LI

— L6 и контуров гете­родина L8 — L13 попарно намотаны на цилиндрических полистироловых каркасах диаметром 6 мм и высотой 25 мм. В каркасах выполняют резьбовые отверстия для подстройки под подстроечники от сердечника СБ-9а. Ка­тушки связи этих контуров располагают на бумажных гильзах на расстоянии 2 — 4 мм от соответствующих кату­шек индуктивности.

Катушки L1 — L6 и L8 — L13 выполняют проводом ПЭВ-1 в соответствии с данными табл. 5.

Катушку индуктивности L7 выполняют проводом ЛЭ 5X0,06 на трехсекционном каркасе и помещают в чашки диаметром 9,6 мм из феррита марки 600НН. Эта катушка содержит 96 витков с отводом от 30-го витка, считая ют нижнего (рис. 31) вывода.

В качестве источника питания конвертера можно ис­пользовать батарею «Крона».


В этом случае, однако, кон­вертер следует дополнить параметрическим транзистор­ ным стабилизатором, обеспечивающим, на выходе стаби­лизированное напряжение 5В.

Переключатель диапазонов В1 использован малога­баритный от приемника «Спорт-2», а в качестве выклю­чателя В2 — тумблер типа МТ-1.

Таблица 5

Намоточные данные катушек индуктивности

Позицион­ное обо­значение катушки индуктив­ности по схеме рис. 31

L1

L2

L3

L4

L5

L6

L8

L9

L10

L11

L12

L33

Количество витков

38

10

40

12

44

15

4

24

5

28

7

33

Диаметр провода, мм

0,2

0,27

Описанный конвертер смонтирован на двух платах, одна из которых печатная. На плате, выполненной из гетинакса толщиной 1,2 мм, размещают катушки индуктив­ности L1 — L6, L8 — L13, а также подстроечные конденса­торы С2 — С4, C10 — С15 и переключатель В1. Монтаж на этой плате объемный. На печатной плате смонтированы остальные детали, кроме переменного резистора R12 и тумблера В2. Расположение деталей на печатной плате показано на рис. 32. Конструктивно конвертер можно оформить в корпусе от приемника «Селга».

Налаживание, конвертера после проверки мон­тажа начинают с установки режимов работы транзисто­ров Т1 и Т2. Подбором сопротивлений резисторов R2 и R8 напряжения на выводах транзисторов Т1 и Т2 устанав­ливают в соответствии со значениями, указанными на схеме рис. 31. Затем с помощью высокоомного вольтмет­ра измеряют напряжение на движке переменного рези­стора R12 при установке его в крайние положения. При регулировке резистора R12 это напряжение должно изме­няться в пределах от — 0,5 до — 4В. При необходимости для этого подбирают сопротивления резисторов R11 KR13.

Работоспособность гетеродина проверяют по обще­принятой методике при установке движка переменного резистора R12 в крайние положения на каждом из диа­пазонов. Если генерация на одном из диапазонов отсут­ствует, увеличивают емкость конденсатора С16 и подбо­ром сопротивления резистора R8 более тщательно устанавливают силу тока коллектора транзистора Т2. Необходимо отметить, что для отдельных экземпляров стабилитронов ДЗ и Д4 оптимальный режим работы транзистора Т2 может отличаться от указанного на схе­ме рис. 31.



Если радиолюбитель располагает высокочастотным вольтметром, то величину связи между катушками индук­тивности L8, L10 и L12 и соответствующими контурными катушками L9, L11, L13 подбирают такой, чтобы напря­жение гетеродина на эмиттере транзистора Т1 составля­ло 120 — 180 мВ.

Затем включают приемник, с которым будет работать конвертер, и на частотах 1400 — 1600 кГц СВ диапазона находят участок, не занятый радиостанциями. На шкале приемника наносят отметку, соответствующую положе­нию указателя настройки. После этого с помощью СГ (ГСС) определяют частоту настройки приемника: это значение (например, 1500 кГц) будет являться промежу­точной частотой конвертера.

Для настройки контура L7C8 на промежуточную ча­стоту на базу транзистора Т1 через конденсатор 0,05 — 0,1 мкФ подают сигнал частотой 1500 кГц с выхода СГ (ГСС). Выход конвертера подключают к антенному вхо­ду приемника. Регулировкой сердечника катушки L7 контур L7C8 настраивают в резонанс по максимальной громкости сигнала на выходе приемника.

Далее производят укладку частоты гетеродина и со­пряжение входных контуров и контуров гетеродина. Ниже описан порядок настройки конвертера в диапазоне 25 м (11,7 — 12 МГц).

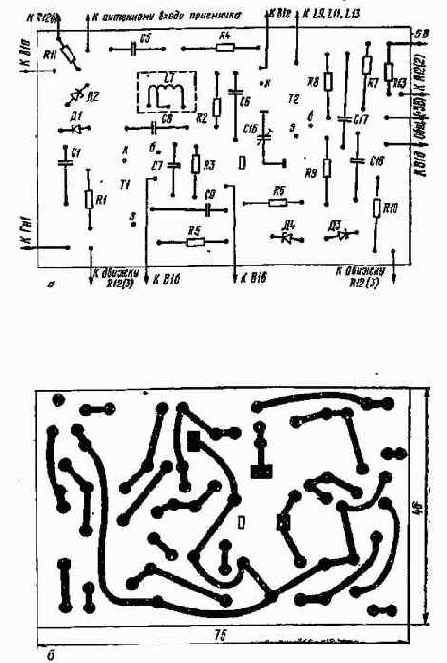

Рис. 32. Монтажная плата:

a - расположение деталей на печатной плате; б — рисунок печатно­го монтажа

На вход конвертера от СГ (ГСС) подают сигнал ча­стотой 11,7 МГц. Регулировкой резистора R12 устанав­ливают управляющее напряжение в точке «а» равным -т-0,6 В и вращением сердечника катушки индуктивности L9 добиваются наибольшей громкости на выходе прием­ника. Затем резистором R12 напряжение в точке «а» схе­мы устанавливают равным — 3,9 В, и с помощью СГ (ГСС) определяют частоту настройки конвертера. Если измеренное значение частоты превышает 12 МГц, то ем­кость конденсатора С10 увеличивают, если же частота меньше 12 МГц, емкость конденсатора С10 уменьшают: в любом случае после изменения емкости конденсатора СЮ настройку следует повторить.

Иногда при максимальной емкости конденсатора СЮ конвертер перекрывает диапазон частот, превышающий требуемый (300 кГц).


В этом случае следует подобрать емкость конденсатора СП. В результате проведенной на­стройки при правильной укладке частоты гетеродина крайним положениям движка резистора R12 должны со­ответствовать частоты настройки гетеродина 11,6 и 12,1 МГц.

Для сопряжения входных контуров с контурами гете­родина на вход конвертера от СГ (ГСС) подают сигнал частотой 11,7 МГц и регулировкой резистора R12 конвер­тер настраивают на эту частоту. Вращением сердечника катушки индуктивности L1 следует добиться наибольшей громкости на выходе приемника. Закончив сопряжение контуров на нижней граничной частоте диапазона, на выходе С Г (ГСС) устанавливают частоту 12 МГц и на эту частоту настраивают конвертер. Регулировкой под-строечного конденсатора С2 настраивают входной кон­тур конвертера по максимальной громкости на выходе приемника: Следует иметь в виду, что сопряжение конту­ров на верхней граничной частоте приводит к нарушению сопряжения на нижней частоте диапазона. Поэтому опе­рации по сопряжению контуров необходимо повторить несколько раз, пока регулировка сердечника катушки L1 или ротора конденсатора С2 (на частотах 11,7 и 12 МГц соответственно) в ту или иную сторону от найденных оптимальных положений не будут приводить к уменьше­нию громкости на выходе приемника.

Аналогичные операции по настройке конвертера про­изводят и в диапазонах 31 м (9,5 — 9,8 МГц) и 41 м (7,1 — 7,3 МГц). Поскольку полоса пропускания входных конту­ров конвертера достаточно широка и соизмерима с ши­риной соответствующих диапазонов, выполнение настрой­ки не вызывает каких-либо затруднений.

ТРАНЗИСТОРНЫЕ КОНВЕРТЕРЫ НА ЛЮБИТЕЛЬСКИЕ ДИАПАЗОНЫ

Конвертер на диапазон 10 м

Конвертер [15] предназначен для работы с приемни­ком коротковолновика-наблюдателя, имеющим диапазон 80 м (3,5 — 3,65 МГц). Благодаря высокой промежуточ­ной частоте (она выбрана равной 3,6 МГц) конвертер обеспечивает хорошее подавление помех по зеркальному каналу. Подобный конвертер может работать с практи­чески любым приемником, имеющим диапазон 80 м.





Рис. 33. Схема конвертера на 10 м с электронной настройкой

Конвертер построен по принципиальной схеме, пред­ставленной на рис. 33, и содержит УВЧ, смеситель и гете­родин. Из антенны Ан1 принятый сигнал через гнездо Гн1 и разделительный конденсатор С1 поступает на вход­ной контур ЫС2СЗ. Связь контура с антенной автотранс­форматорная, а с базой транзистора Т1 входной контур связан с помощью емкостного делителя напряжения С2СЗ. Применение емкостного делителя позволило согла­совать входной контур с каскадом на транзисторе 77, имеющим малое входное сопротивление.

Входной контур настраивается на среднюю частоту диапазона 28 — 29,7 МГц и для приема станций не пере­страивается.

На транзисторе Т1 построен каскад усиления высокой частоты, нагрузкой которого является контур L2C5, так­же настроенный на среднюю частоту диапазона. Для расширения полосы пропускания УВЧ этот контур шун­тирован резистором R4. Усиленный сигнал снимается с части контура L2C5 и через катушку связи L4 и раздели­тельный конденсатор С6 поступает на вход смесителя, собранного на транзисторе Т2,

Гетеродин выполнен на транзисторе ТЗ по трехточеч­ной схеме с емкостной обратной связью. Контур гетеро­дина образован индуктивностью катушки L3, конденса­торами Cllt C12 и выходной проводимостью транзистора ТЗ. Благодаря индуктивной связи между катушками L3 и L4 напряжение с кон­тура гетеродина посту­пает на вход смесителя в цепь базы транзисто­ра Т2.

В результате пре­образования частоты в цепи коллектора тран­зистора Т2 протекает составляющая тока про­межуточной частоты.

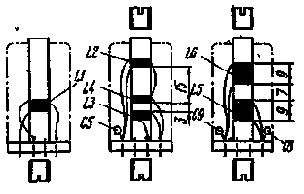

Рис. 34. Эскиз катушек индуктивности L1 — L6

Эта составляющая соз- дает падение напряже­ния на контуре L5C8 полосового фильтра, настро­енного на промежуточную частоту 3,6 МГц. Со второго контура полосового фильтра (L6C9) сигнал промежуточ­ной частоты через конденсатор CW поступает на антен­ный вход приемника, с которым используется конвертер.

Настройка конвертера на принимаемую станцию осу­ществляется переменным резистором R9 делителя напря­жения, собранного на резисторах R8 — R10. При регули­ровке резистора R9 изменяется напряжение на базе транзистора ТЗ. Это приводит к изменению проводимо­сти (реактивной составляющей) участка «эмиттер — коллектор» транзистора ТЗ, а следовательно, и к пере­стройке частоты гетеродина.

Для повышения стабильности работы конвертера в цепи питания включен параметрический стабилизатор напряжения, состоящий из стабилитрона Д810 и рези­стора R12. Если питание конвертера предполагается осу­ществлять от батареи с напряжением 9 В, то стабилитрон из схемы следует исключить, а сопротивление-резистора R12 уменьшить до 30 — 50 Ом.

В конвертере применены конденсаторы КЛС и КТ-1, резисторы УЛМ и МЛТ-0,125 и переменный резистор СП-1 (желательно с функциональной зависимостью со­противления типа В).

Все катушки индуктивности конвертера наматывают на унифицированных каркасах (диаметром 7,5 мм) филь­тров ПЧ от телевизионных приемников. Используются также экраны и сердечники этих фильтров. Расположе­ние катушек на каркасах показано на рис. 34. Намотку катушек индуктивности выполняют виток к витку в со­ответствии с данными табл. 6.
