Приставки к радиоприемным устройствам

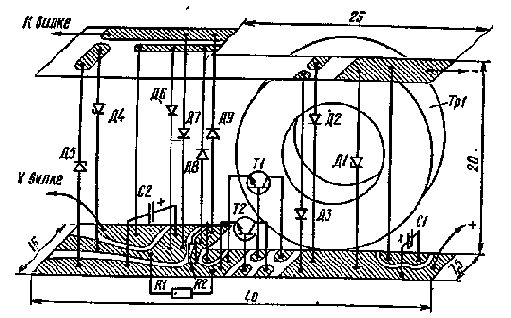

Схема питающего устройства


Принцип действия преобразователя следующий. При включении сетевого напряжения начинает работать двухтактный блокинг-генератор, частота которого опре­деляет частоту переменного напряжения на обмотке 1 — 23. Это напряжение подается на двухполупериод-ный выпрямитель, выполненный на диодах Д2, ДЗ. Вы­ходное напряжение 9 В снимается со стабилитрона Д1, параллельно которому включен конденсатор С1. Режим работы преобразователя задается резисторами Rl, R2, определяющими смещение в цепях эмиттер — база тран­зисторов 77, Т2.
