Схема пятидиапазонного конвертера на трех транзисторах


В процессе приема программ KB радиостанций под­бирают (по наибольшей громкости) оптимальное значе­ние емкости конденсатора С1 и уточняют настройку вход­ного контура.

Испытания конвертера с приемником «Селга» пока­рали, что он обеспечивает устойчивый прием значитель-ного количества программ KB радиостанций. Следует отметить, что на краях диапазона из-за резонансных свойств входного контура имеет место значительное по-нижение чувствительности конвертера. Избавиться от этого недостатка можно только подстройкой входного контура.

Пятидиапазонный конвертер на трех транзисторах

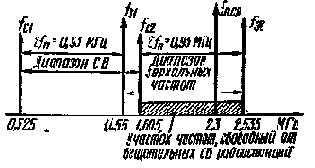

Конвертер рассчитан на прием сигналов KB радио­станций, работающих в диапазонах 19 м (15,1 — 15,35 МГц); 25 м (11,7 — 11,9 МГц); 31 м (9,5 — 9,7 МГц); 41 м (7,2 — 7,3 МГц) и 49 м (6 — 6,2 МГц). Он обладает достаточно высокой чувствительностью и может рабо­тать с любым транзисторным или ламповым приемником, имеющим СВ диапазон. Средняя промежуточная частота конвертера fп.ср=1,4 МГц. Питается он от аккумулятора типа 7Д-0,1.

Конвертер, принципиальная схема которого приведе­на- на рис. 24, содержит входное устройство, преобразо­ватель частоты и усилитель промежуточной частоты (УПЧ).

Входное устройство представляет собой одиночный контур, «образованный катушкой индуктивности L1 и  (в зависимости от положения секции В1а переключателя В1) одной из групп конденсаторов С2, С12; СЗ, CIS; C4, СМ; С5, С15 или С6, С16, с помощью которых контур на­страивается на среднюю частоту соответствующего диа­пазона, т. е. на частоты fCpi = 15,225 МГц (19 м); fСР2= =11,8 МГц (25 м)1 fсрз=9,6 МГц (31 м); fcP4=7,25 МГц (41 м) или fcp5=6,l МГц (49 м). Связь антенны с вход­ным контуром — емкостная, через конденсатор С1. Для уменьшения влияния параметров антенны на настройку входного контура емкость конденсатора С1 выбрана не­большой.

Преобразователь частоты состоит из смесителя и от­дельного гетеродина. Напряжение принятого сигнала снимается с части витков катушки L1 и подается на один из входов смесителя - в цепь базы транзистора Т1. Ге­теродин собран на транзисторе Т2 по схеме с общей ба­зой к с параллельным питанием цепи коллектора.
Посто­янное напряжение в цепь коллектора поступает через высокочастотный дроссель Др1. Конденсаторы С23 и С24 — разделительные.

Контур гетеродина образован катушкой индуктивно­сти L2 и одной из групп конденсаторов С7, С17; С8, С18, С9, С19; CI0, C20 или С11, С21. Включение соответству­ющей группы конденсаторов в цепь катушки индуктивно­сти L2 осуществляется секцией В1б переключателя диа­пазонов В1. Гетеродин, собранный по приведенной схеме, хорошо возбуждается и устойчиво генерирует колебания в широком диапазоне частот.

Питающее напряжение здесь стабилизируется с по­мощью параметрического стабилизатора, выполненного на стабилитроне Д1 и резисторе R9, однако наличие его в схеме не обязательно.

Напряжение гетеродина снимается с.части витков ка­тушки индуктивности L2 и подается в цепь эмиттера тран­зистора Т1 — на второй вход смесителя.

В результате преобразования частоты на широкопо­лосном контуре L3, С22 выделяется напряжение проме­жуточной частоты, которое с помощью катушки связи L4 поступает на вход УПЧ.



УПЧ, собранный на. транзисторе ТЗ по схеме с общей базой, предназначен для повышения чувствительности конвертера и уменьшения вероятности появления различных свистов, вызываемых особенностями работы прием­ников с двойным преобразованием частоты.

Нагрузкой УПЧ является колебательный контур L5C29, настроенный на среднее значение промежуточной частоты (1,4 МГц). Параллельно этому контуру включен резистор R8 для расширения полосы пропускания при­мерно до 250 кГц.

Как видно из принципиальной схемы, при установке переключателя В2 в положение Пр цепь питания тран­зисторов Т1 — ТЗ разрывается, а внешняя антенна Ан1 подключается к антенному входу приемника. При этом конденсатор С1 и входной контур конвертера остаются подключенными к антенному входу приемника. Однако эти элементы на работу приемника заметного влияния не окажут, если в цепи антенны последнего имеется разде­лительный конденсатор емкостью менее 3 — 5 пФ.


При работе же конвертера с приемниками, имеющими связь с внешней антенной через конденсатор емкостью более 5 пФ, следует предусмотреть отключение конденсатора С1 дополнительной группой контактов в переключате­ле В2.

В конвертере использованы следующие детали: под-строечные конденсаторы типа КПК-МП (С2 — СП); по­стоянные конденсаторы типов КТ и КСО-1 (С1, С12 — С22,С29,С32), КЛС (С23 — С28, СЗО), ЭТО-1 (С31); резисторы типа МЛТ-0,25. Переключатель В1 двухплат-ный типа ПМ на 5 положений и 4 направления, а пере­ключатель В2 — тумблер типа ТП1-2. В качестве пере­ключателей В1 и В2 можно использовать шестикнопочный переключатель П2К с зависимой фиксацией.

В конвертере-могут работать также транзисторы типа ГТ313 (А, Б), ГТ322, П403 и другие, желательно с неболь­шими значениями начального тока коллектора Iко и с h21э=80 — 120, стабилитроны Д808, КС 168 (Д1) и другие с напряжением стабилизации не более 7В (при необхо­димости отбираются из группы стабилитронов).

Катушки индуктивности L1 и L2 наматывают на пласт­массовые каркасы диаметром 8 и высотой 20 мм. Катуш­ка L1 содержит 10 витков провода ПЭВ-1 0,64, располо­женных в один слой на длине 9 мм. Отвод выполняют от 1,5 витка (секция 1 — 2 катушки). Катушку индуктивно­сти L2 выполняют с теми же конструктивными данными, но отводы здесь делают от 3-го (секция 1 — 2) и 5-го (сек­ция 1 — 3) витков.

Для удобства настройки конвертера желательно в каркасах катушек L1 и L2 выполнить резьбовые отвер­стия для сердечников СЦР-1. Однако следует учитывать, что приведенные конструктивные данные катушек L1 и L2 рассчитаны для конструкций без сердечников.

Катушки индуктивности L3 и L4, -выполненные на стандартном трехсекционном каркасе из полистирола, помещаются в броневой сердечник типа СБ-12а из кар­бонильного железа. Катушка L3 содержит 60 витков про­вода ПЭЛШО 0,12, размещенных в двух секциях карка­са, а катушка L4 содержит 20 витков провода ПЭВ-1 0,1 в одной секции каркаса.


Катушка индуктивности L5 раз­мещается в трех секциях такого же каркаса и содержит 40 витков провода ПЭЛШО 0,12. Катушка L5 также за­ключена в броневой сердечник типа СБ-12а. С целью уменьшения паразитной связи между контурами L3C22 и L5C29 броневые сердечники, в свою очередь, заключе­ны в латунные экраны.

Высокочастотный дроссель Др1 содержит 20X4 вит­ков провода ПЭЛШО 0,12, намотанных на четырехсек-ционном каркасе из полистирола диаметром 6 мм. Шири­на каждой секции 2 мм, диаметр щечек 10 мм, толщина щечек 0,2 мм.

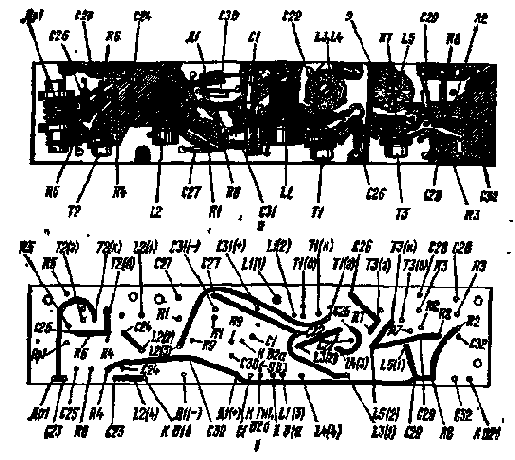

Рис. 25. Основная монтажная плата:

а — расположение деталей на печатной плате; б — рисунок печатного монтажа с противоположной стороны платы

Конструктивное оформление конвертера следует все­гда увязывать с приемником, с которым он работает. На­пример, радиолюбитель Ю. Березин оформил подобный конвертер в виде ручки к промышленному приемнику «Альпинист». Все основные детали, кроме переключате­лей, он разместил на двух платах с двусторонней печатью размером 147X33X1,5 мм из фольгировэнного гетинак-са. На одной из плат смонтированы все конденсаторы входного контура (С2 — С6, С12 — С16) и контура гете­родина (С7 — СП, С17 — С21), а остальные детали уста­новлены на другой, основной плате.

На рис. 25, а показано расположение Деталей на основ­ной печатной плате. Обозначения деталей даны здесь в соответствии с принципиальной схемой рис. 24t В этой конструкции сплошные цилиндрические экраны катушек индуктивности L3, L4 и L5 заменены экранирующей пла­стиной Э, выполненной из латуни (платы изготовлялись в нескольких вариантах). Для крепления деталей на пла­те предусмотрены латунные пистоны, развальцованные в отверстиях.

Там же приведен рисунок печатного монтажа основной платы со стороны расположения деталей, а на рис. 25, б дан рисунок печатного монтажа с противопо­ложной стороны. С целью облегчения повторения этой платы обозначения пистонов на ней повторяют позицион­ные обозначения деталей, устанавливаемых в эти пи­стоны.



Печатные платы могут быть изготовлены методом химического травления рисунка, выполненного нитро­краской, либо вырезанием проводников с помощью скальпеля путем удаления с платы ненужных участков фольги. Оставшиеся на плате участки фольги следует облудить.

Налаживание конвертера проводят после проверки правильности монтажа в следующем порядке. Переклю­чателем В2 включают питание конвертера и измеряют напряжение на стабилитроне Д1. Оно должно быть по­рядка 7 В. Затем измеряют токи в цепях коллекторов транзисторов Т2 и ТЗ на соответствие значениям, приве­денным на схеме рис. 24. При необходимости эти токи корректируют подбором резисторов R2 H.R4.

Убедившись в работоспособности гетеродина на всех диапазонах (с помощью ГИР, путем измерения напря­жения на контуре гетеродина- высокочастотным вольт-метрой либо другим методом), проверяют наличие тока в цепи коллектора транзистора Т1. Следует учесть, что ток в цепи коллектора транзистора Т1 будет иметь место только в том случае, если работает гетеродин, поскольку этот транзистор рабохает при нулевом сме­щении.

Для настройки контура L5C29 на среднее значение промежуточной частоты 1,4 МГц выход конвертера со­единяют с антенным входом приемника, предварительно настроенного на указанную промежуточную частоту. Затем отключают от катушки индуктивности L4 конден­сатор С26 и через него от СГ (ГСС) подают сигнал с частотой 1,4 МГц на эмиттер транзистора ТЗ. Регули­ровкой сердечника катушки L5 контур L5C29 настраи­вают в резонанс по максимальной громкости на выходе приемника. По окончании этой операции конденсатор С26 вновь подключают к катушке L4.

Аналогично настраивают и контур L3C22 на частоту 1,4 МГц. Сигнал от СГ (ГСС) при этом подают на ка­тушку индуктивности L1, временно отключенную от кон­денсатора С1 и ползунка переключателя В1а. По окон­чании настройки контура L3C22 цепь катушки И вос­станавливают.

Затем настраивают на требуемые частоты контур ге­теродина и входной контур в диапазоне 19 м.С этой целью от СГ (ГСС) на вход Гн1 конвертера подают сиг­нал с частотой fcpi= 15,225 МГц, переключатель В1 кон­вертера устанавливают в положение «79 ж» и, изменяя емкость подстроечного конденсатора С7, добиваются приема сигнала, поступающего на вход конвертера. На­стройка входного контура в этом диапазоне производит­ся подстроечным конденсатором С2 по наибольшей гром­кости звучания на выходе приемника сигнала с часто­той модуляции.
